Комплект подсветки 47 ROW2.1 LG 47LA, 47LN

Комплект LED-подсветки 47 ROW2.1 - для телевизоров 47

Верните телевизору яркую, чёткую и равномерную картинку с комплектом подсветки 47 ROW2.1. Это заводское решение для ремонта 47-дюймовых телевизоров LG с Direct LED: 12 планок встают в штатные места без доработок. Комплект рассчитан на полную замену подсветки - подойдёт как для сервисных центров, так и для самостоятельного ремонта при условии точного подбора по параметрам.

Что входит в комплект

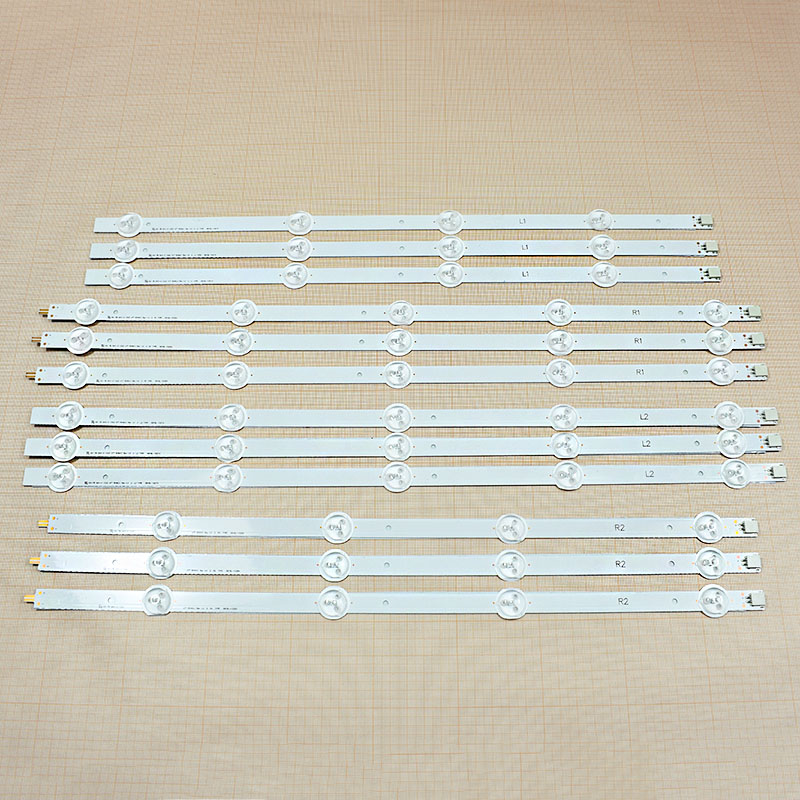

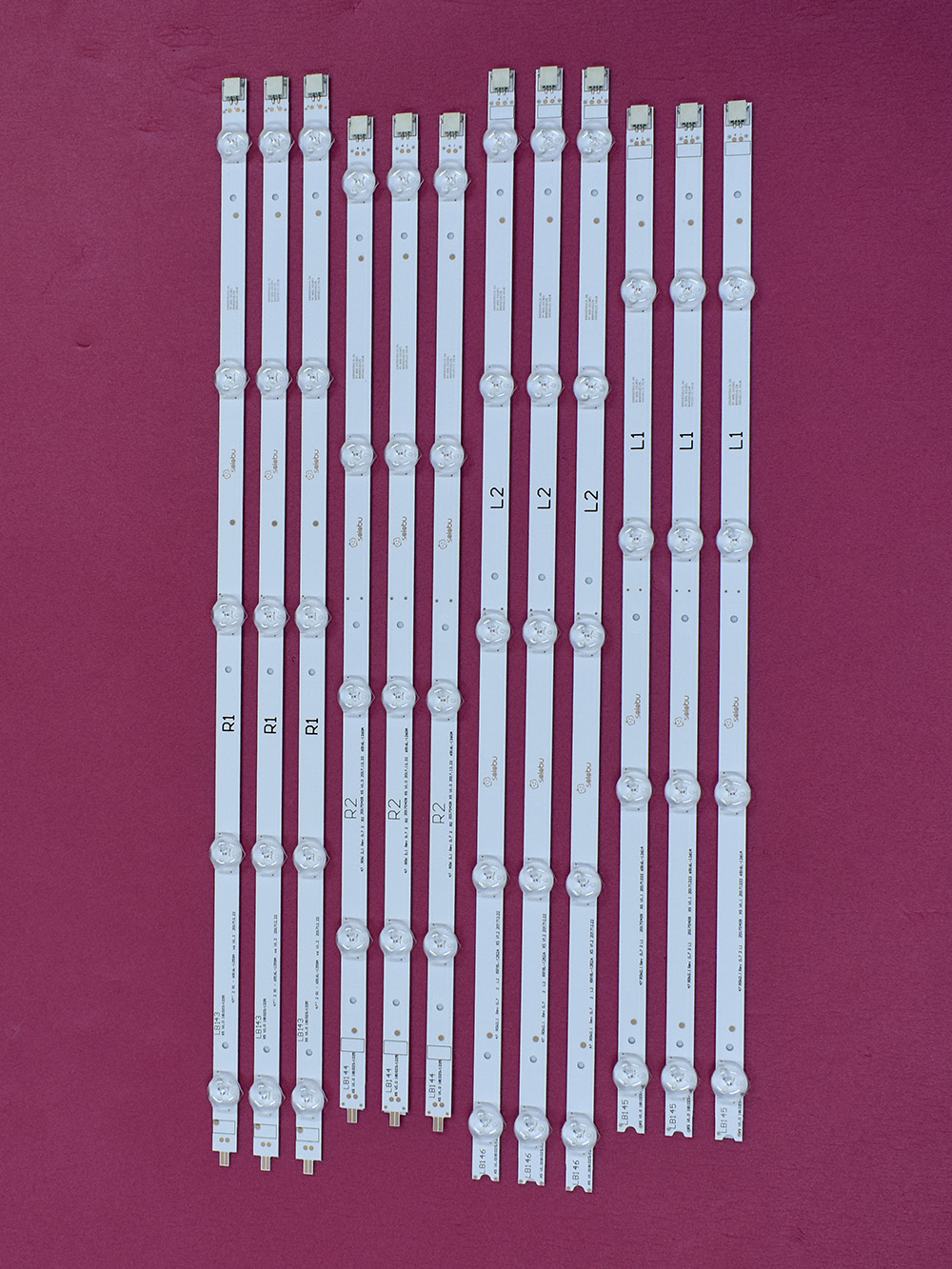

• 12 планок четырёх типов (по 3 шт. каждого):

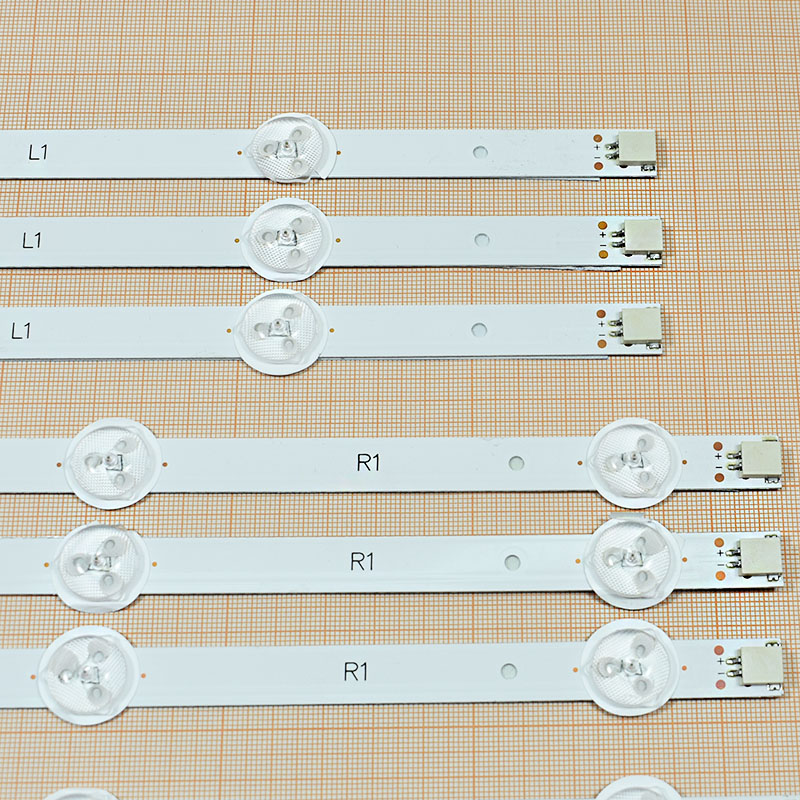

• L1-Type (артикул 6916L-1176A) - 9 светодиодов;
• R1-Type (артикул 6916L-1174A) - 9 светодиодов;

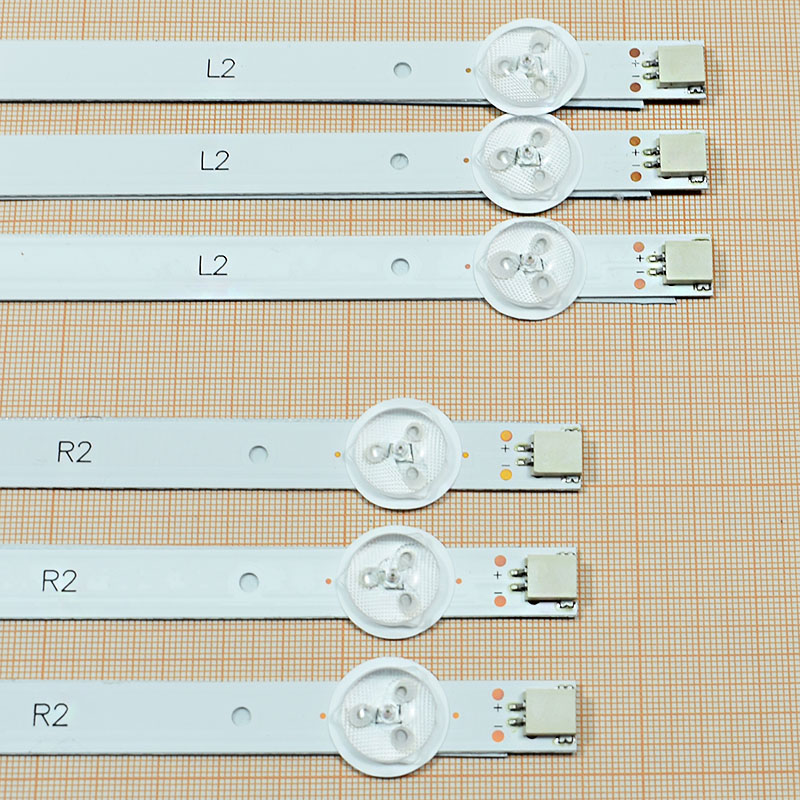

• L2-Type (артикул 6916L-1177A) - 9 светодиодов;
• R2-Type (артикул 6916L-1175A) - 9 светодиодов.
• Общее количество светодиодов - 108 шт.
• Тип подсветки - Direct LED (задняя).
• Длина каждой планки - 940 мм.
• Ширина планки - 12 мм.
• Напряжение светодиода - 3 В.

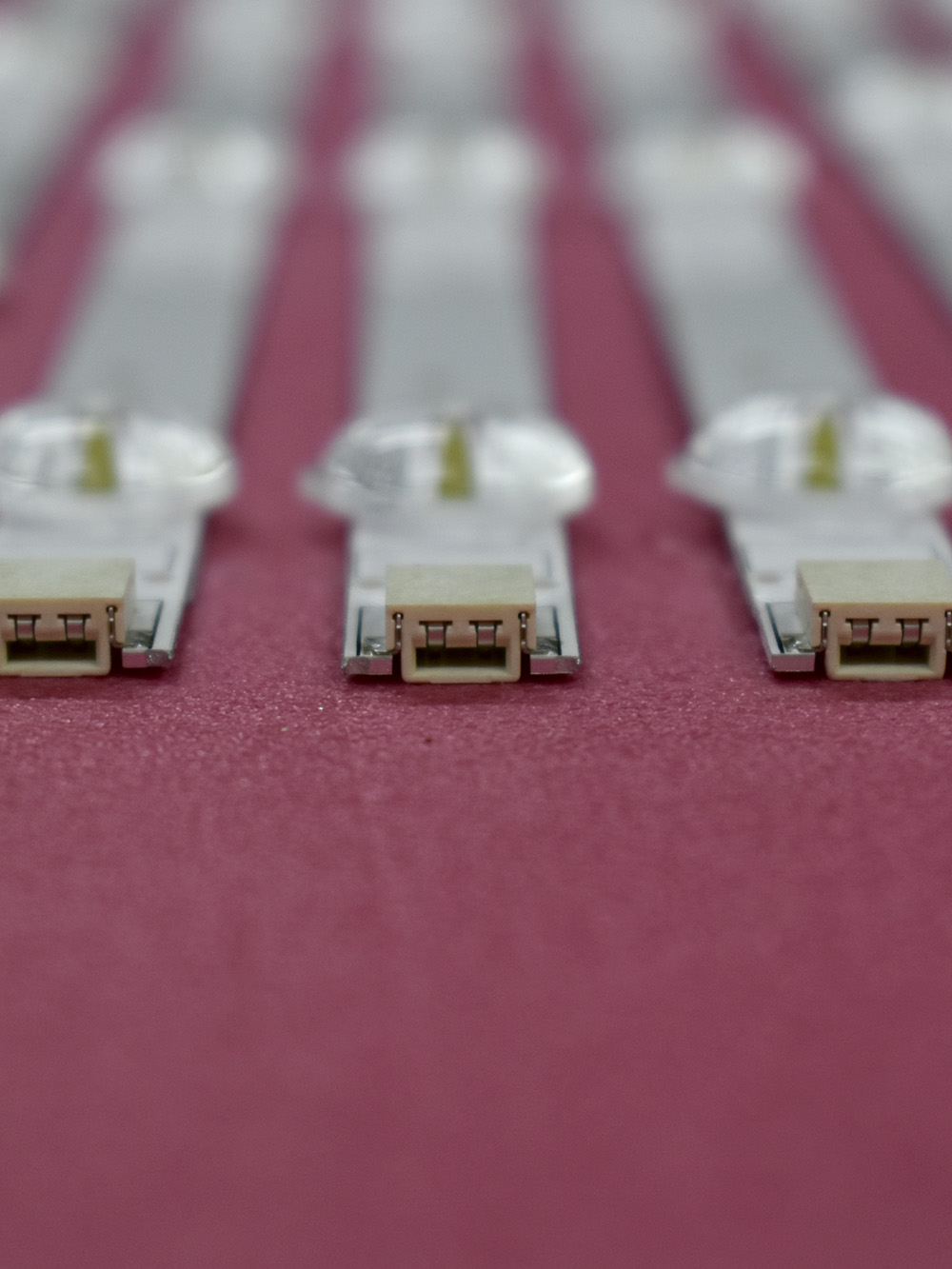

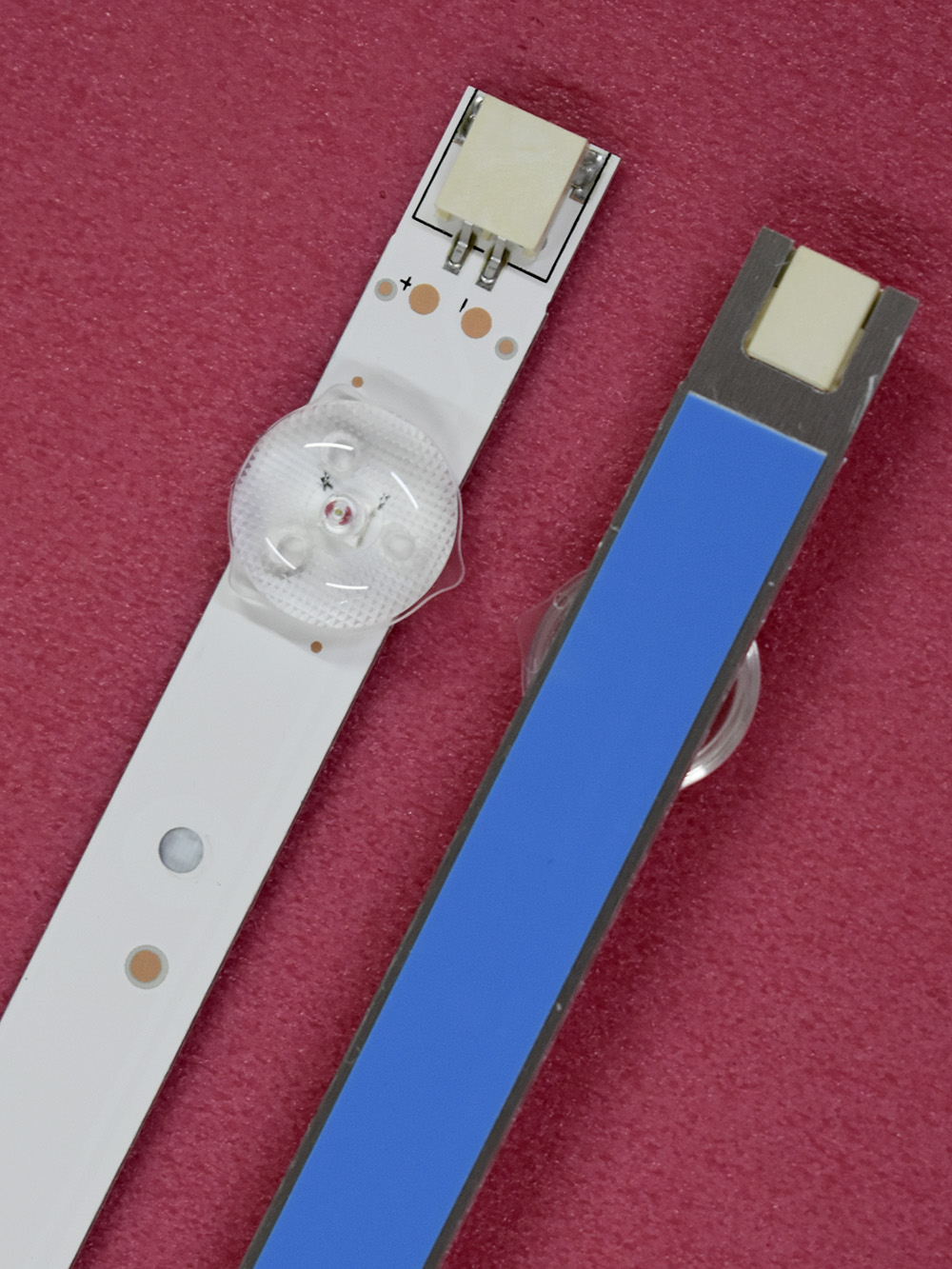

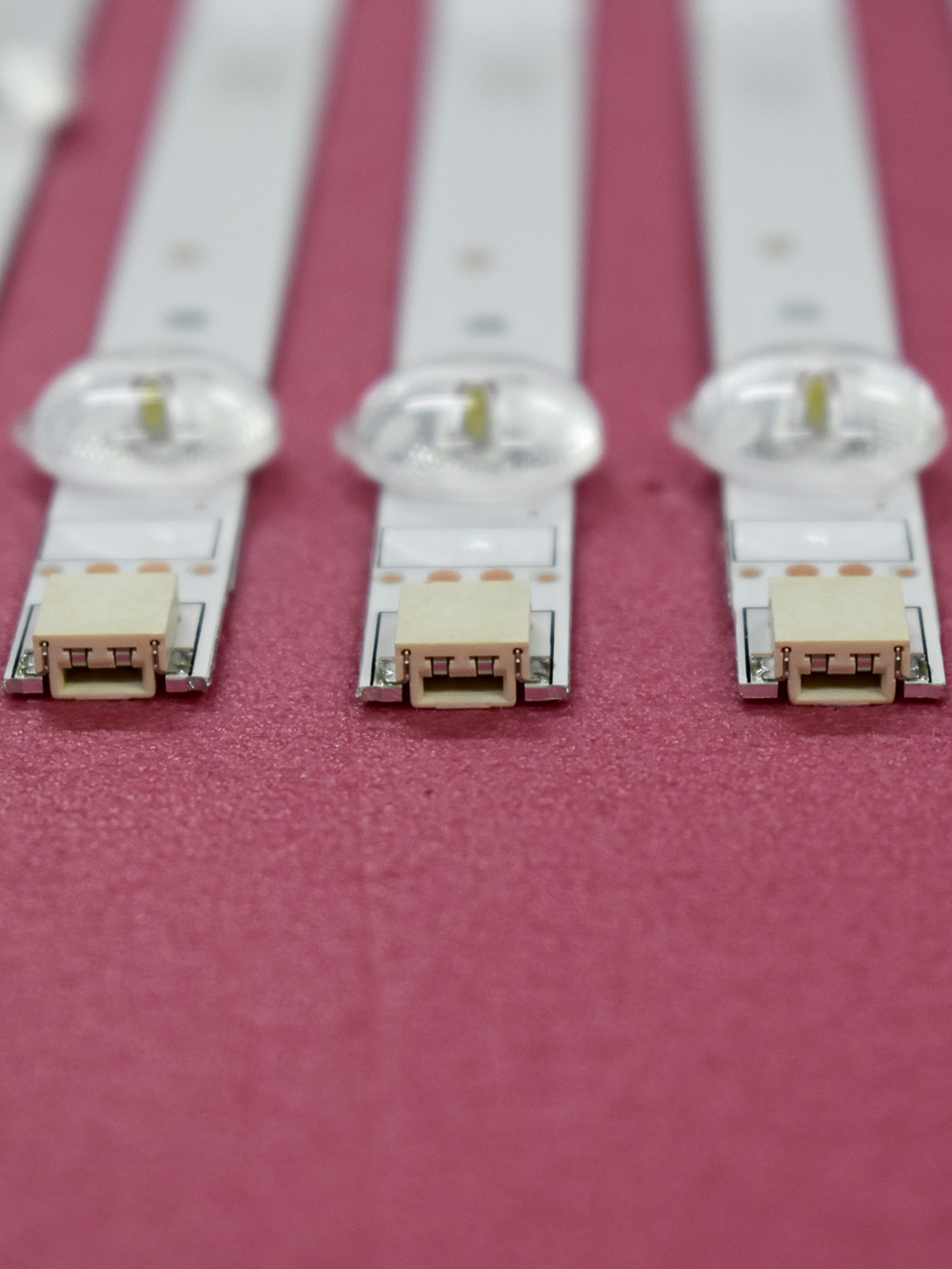

• Разъём - 2 pin.
• Материал подложки - алюминий (эффективный теплоотвод).

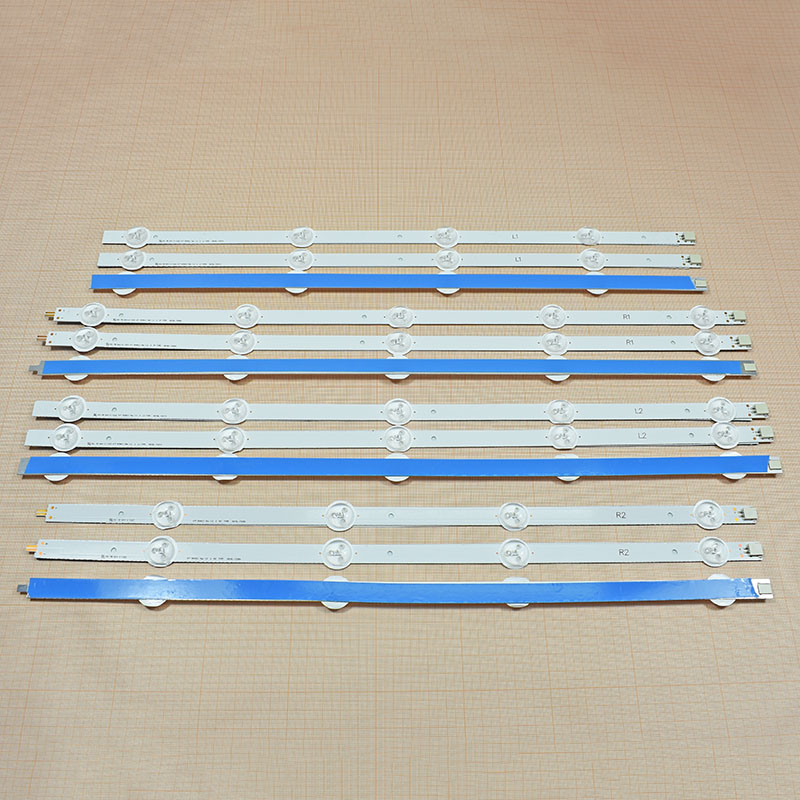

• Термоскотч - уже нанесён на оборотную сторону планок (упрощает монтаж).
• Тип рассеивателя - «пуговка» (стандартный для этой серии).

Важно: планки L1, R1, L2, R2 не взаимозаменяемы между собой - у них различается шаг между линзами. В комплекте должны быть все 4 типа по 3 штуки.

Ключевые преимущества

• Полная заводская совместимость. Комплект точно соответствует конструктиву матриц 47 дюймов: габариты, шаг линз, количество и напряжение светодиодов, тип разъёма - всё рассчитано под штатную установку.
• Установка без доработки. Планки встают в родные посадочные места - не нужно резать, гнуть или сверлить.
• Равномерная подсветка экрана. За счёт точного распределения светодиодов и правильного шага линз исключаются тёмные пятна, локальные засветы и перепады яркости.
• Стабильная работа. Напряжение 3 В строго соответствует параметрам драйвера - исключены мерцание, самопроизвольные отключения и ошибки питания.
• Долгий срок службы. Алюминиевая подложка эффективно отводит тепло - светодиоды работают при более низкой температуре и служат дольше.
• Готовый комплект для полной замены. В наборе сразу все 12 планок - этого достаточно для замены всей подсветки в совместимых моделях.
• Удобство монтажа. Термоскотч уже нанесён - не придётся отдельно подбирать и клеить крепёжный материал.

Совместимые матрицы

LC470DUE (все модификации: SFR1, SFR2, SFR3, SFR4, SFU1, SFU2, SFU3, SFU4, ABFR1), LC470DUG (JFR1).

Поддерживаемые модели телевизоров

Серия LA6130:
47LA6130, 47LA6134, 47LA6136, 47LA613S, 47LA613V.

Серия LA6150:
47LA6150, 47LA6154, 47LA6156, 47LA615S, 47LA615V, 47LA616V.

Серия LA6200:
47LA6200, 47LA6208, 47LA620S, 47LA620V, 47LA620T.

Серия LA6210:
47LA6218, 47LA621S, 47LA621V.

Серия LN5100:
47LN5130, 47LN5200.

Серия LN5400:
47LN5400, 47LN5403, 47LN5404, 47LN5405, 47LN5406,
47LN540B, 47LN540R, 47LN540S, 47LN540U, 47LN540V,
47LN541U, 47LN541V, 47LN542V, 47LN543V, 47LN547V,
47LN548C, 47LN549C, 47LN549E.

Серия LN5700:
47LN5700, 47LN5707, 47LN5708, 47LN570R, 47LN570S, 47LN570U, 47LN570V.

Серия LN5750:
47LN5750, 47LN5757, 47LN5758, 47LN575R, 47LN575S, 47LN575U, 47LN575V.

Серия LN5770:
47LN5778, 47LN577S, 47LN577V.

Серия LN5780:
47LN5788, 47LN578S, 47LN578V, 47LN5790.

Серия LN6100:
47LN6108, 47LN610S, 47LN610V.

Серия LN6130:
47LN6138, 47LN613S, 47LN613V.

Серия LP:
47LP360H, 47LP361H, 47LP630H, 47LP631H.

Прочие:
47WL10MS, 47WL30MS, 47WT30MS.

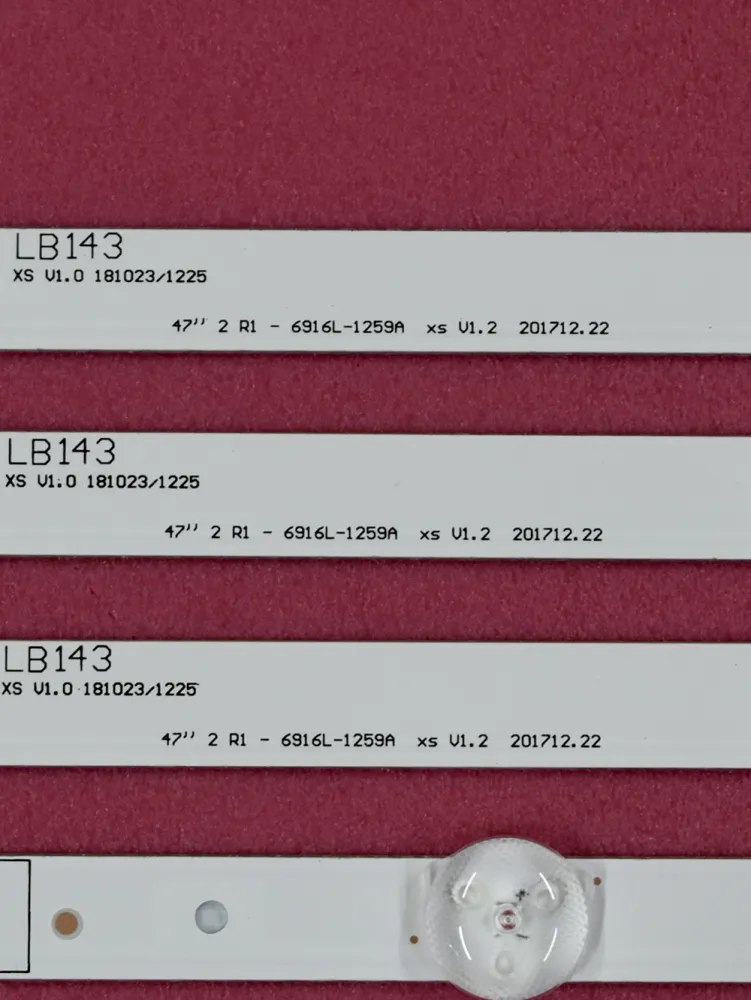

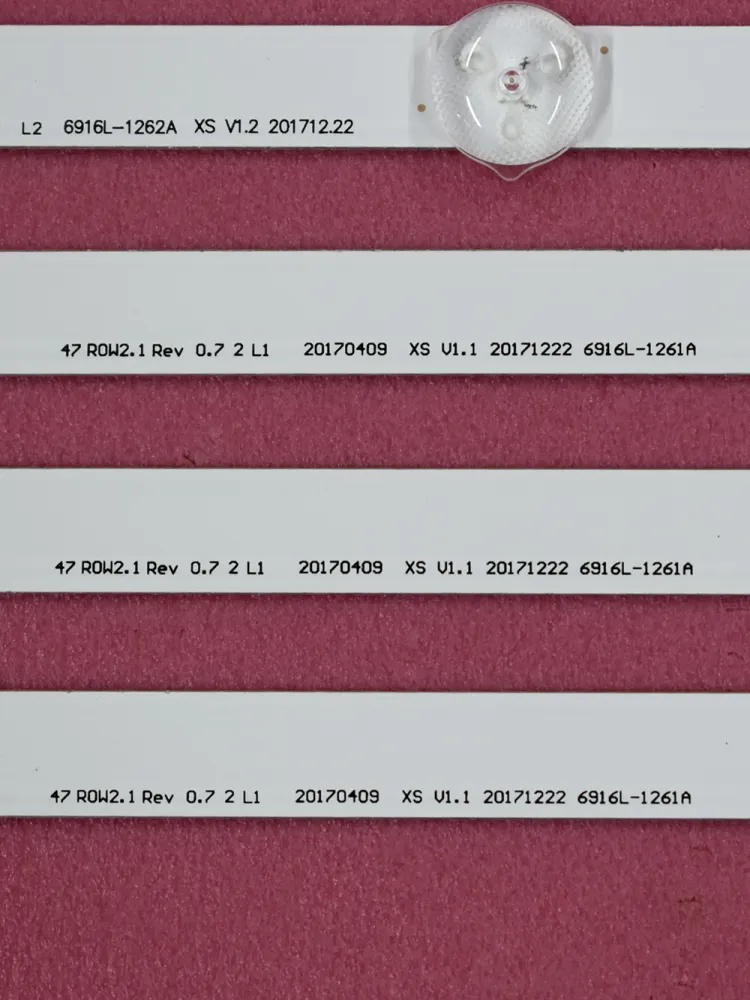

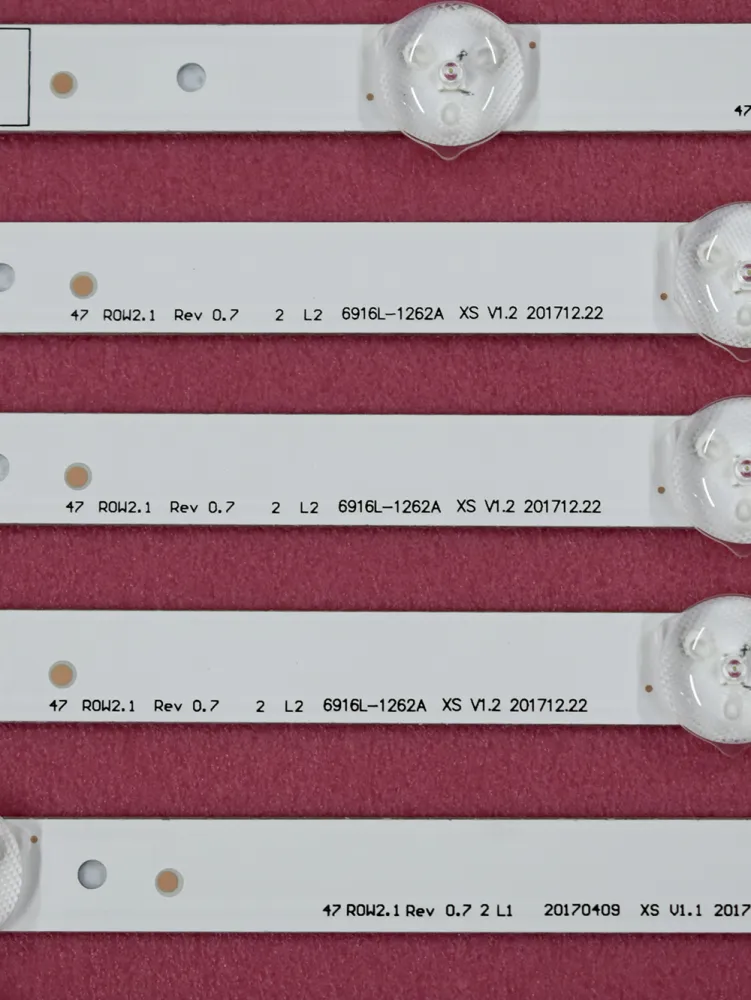

Взаимозаменяемые партномера

• AGF78180201, AGF78240801, AGF78400801;
• 47" Row2.1, 47" Row2.1 Rev0.0, 47" Row2.1 Rev0.7;
• 6916L-1174A, 6916L-1175A, 6916L-1176A, 6916L-1177A;

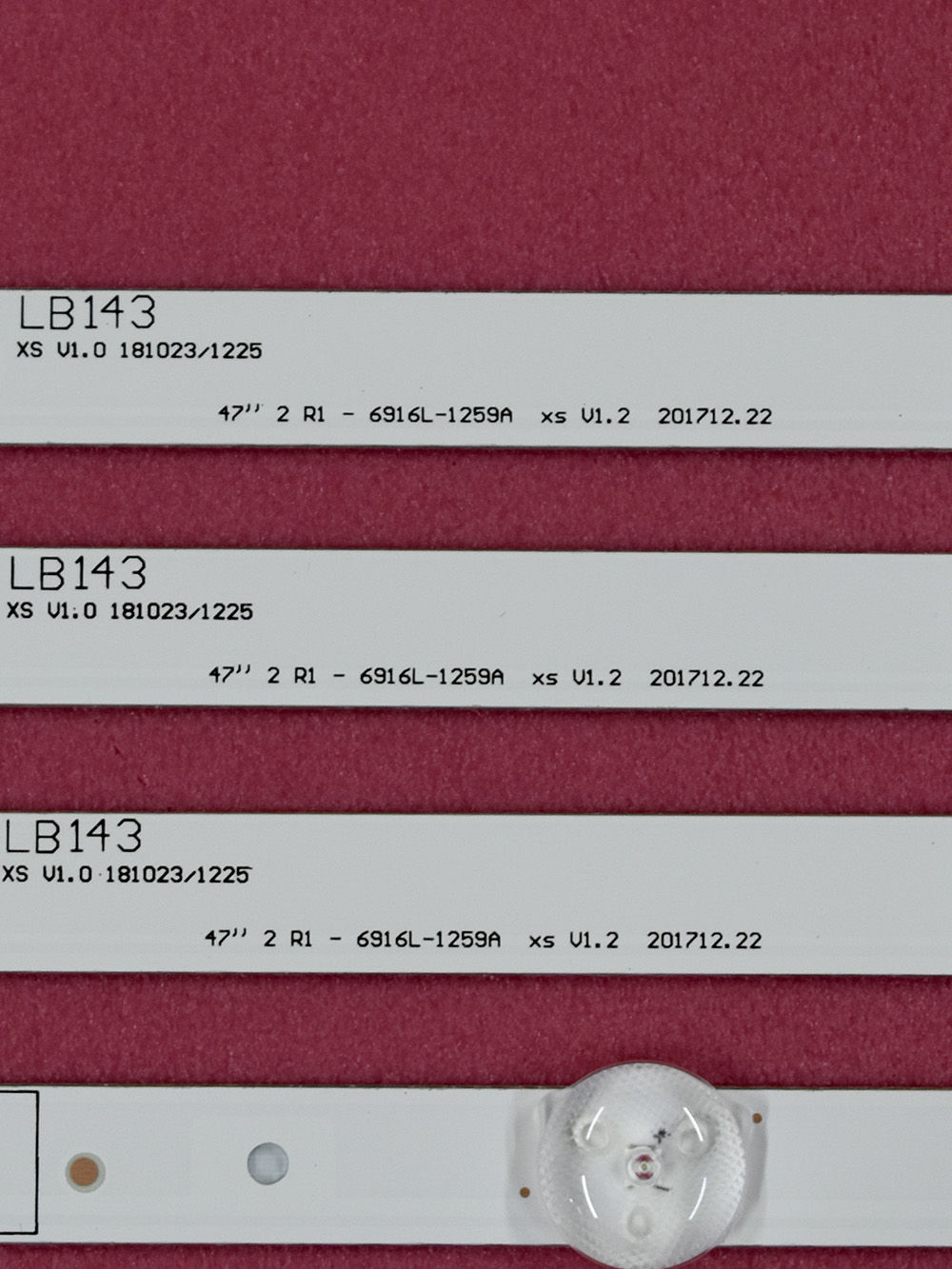

• 6916L-1259A, 6916L-1260A, 6916L-1261A, 6916L-1262A;
• 6916L-1359A, 6916L-1360A, 6916L-1361A, 6916L-1362A.

Критически важно перед заказом

Даже если ваша модель ТВ есть в списке, подсветка может не подойти: разные ревизии телевизоров могли комплектоваться разными версиями планок. Перед покупкой обязательно разберите телевизор и сверьте старую планку по ключевым параметрам:

• маркировка должна совпадать с 47 ROW2.1 либо одним из взаимозаменяемых партномеров;
• количество светодиодов - строго 9 на каждой планке;
• напряжение - строго 3 В (версии на 6 В использовать нельзя);
• разъём - строго 2 pin, расположение контактов должно совпадать;
• длина - ровно 940 мм;
• шаг между центрами линз: для L1/R1 - первое расстояние 124 мм, остальные 109 мм; для L2/R2 - все по 109 мм, кроме последнего (124 мм).

Если сомневаетесь - загрузите в чат фото маркировки снятой планки: мы точно подскажем, подойдёт ли этот комплект.

Рекомендации по установке

• Перед финальной сборкой выполните тестовый запуск без корпуса - так сразу будет видно, если есть мерцание, неравномерная засветка или проблемы с контактом.
• Следите, чтобы шлейф не был пережат - это одна из самых частых причин нестабильной работы подсветки.
• Не изгибайте планки слишком сильно: термоскотч уже есть, но резкие изгибы могут повредить токоведущие дорожки.
• Очистите посадочные места от старого скотча и загрязнений - так планки будут держаться надёжнее.
• Соблюдайте правильную расстановку типов планок (L1, R1, L2, R2) согласно заводской схеме - перепутывание приведёт к неравномерной подсветке.
• При необходимости дополнительно зафиксируйте разъём - это исключит его отсоединение из-за вибраций.
• Не перетягивайте крепёжные элементы - даже прочные планки могут повредиться при чрезмерном усилии.
