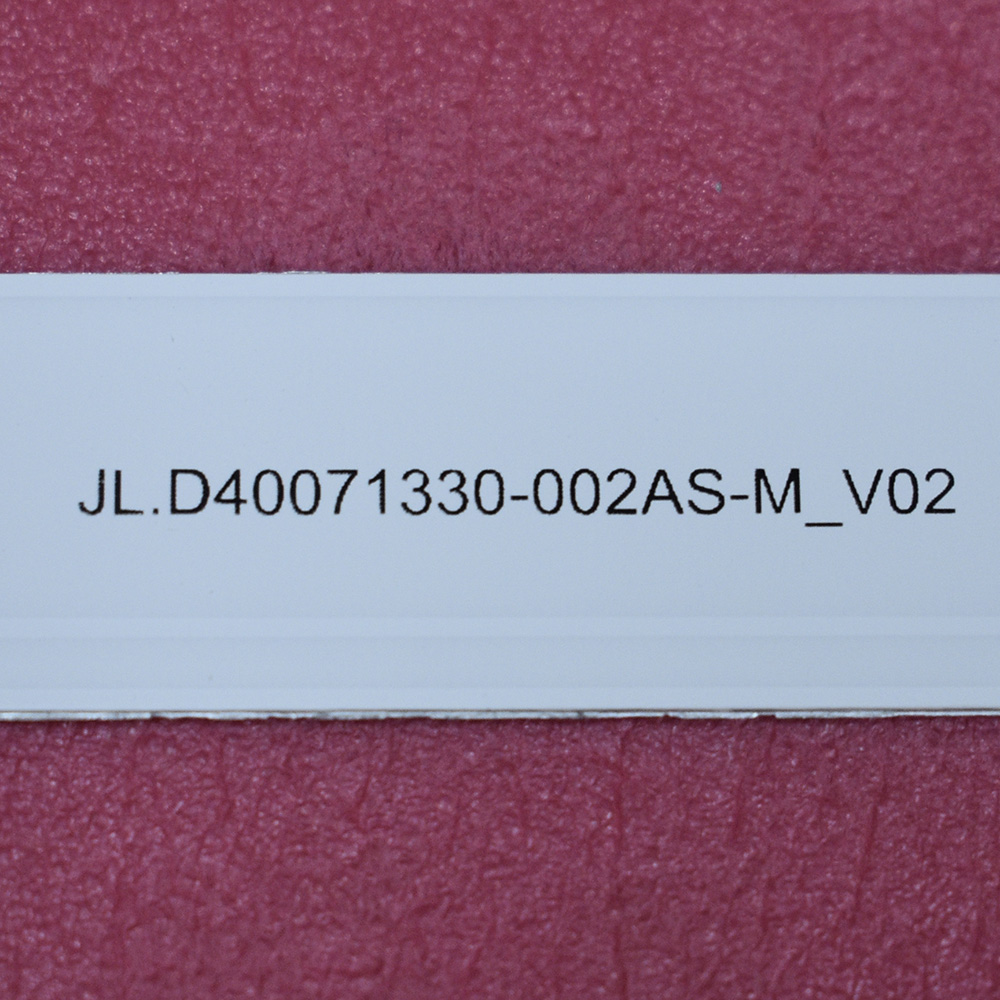

Комплект подсветки JL.D40071330-002AS-M_V02

Комплект светодиодной подсветки JL.D40071330002ASM_V02

Основные характеристики:

• Модель комплекта: JL.D40071330002ASM_V02
• Тип подсветки: LED

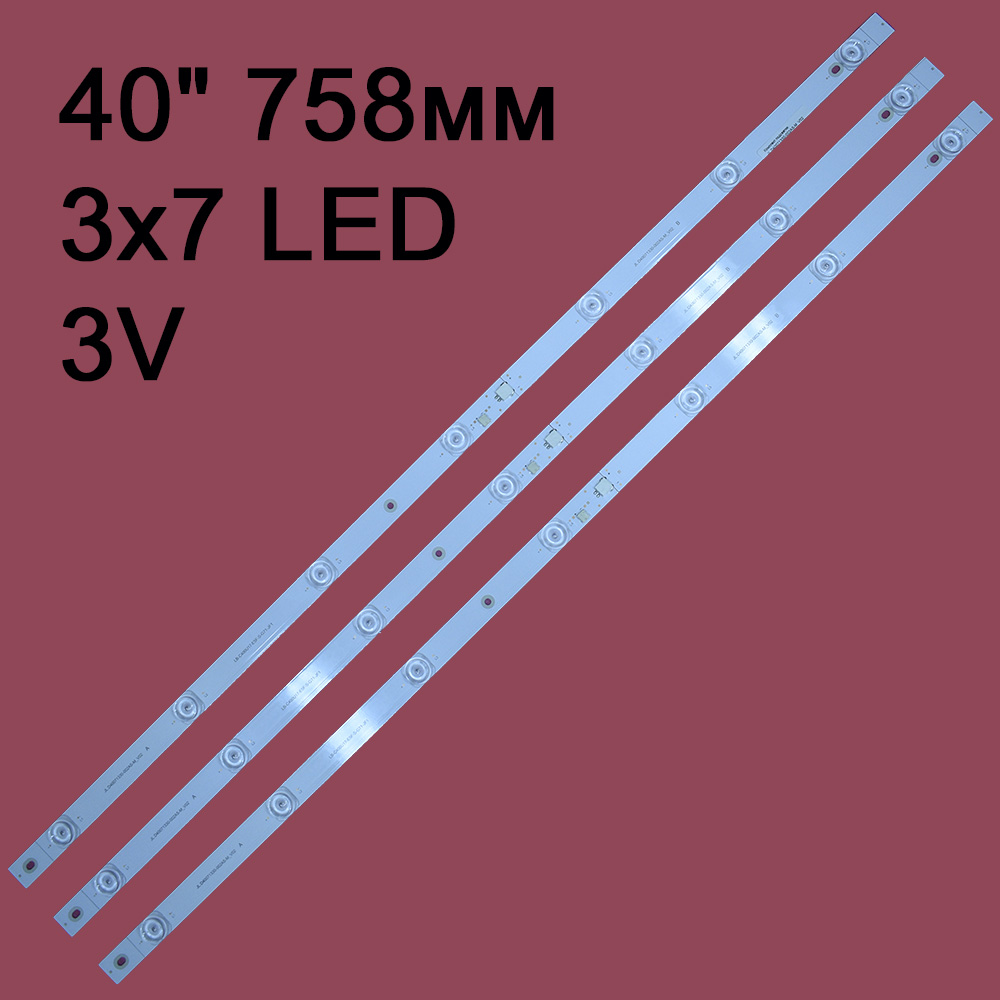

• Количество планок в комплекте: 3 штуки
• Количество светодиодов: 7 LED на планке (всего 21 LED)
• Длина планки: $758\text{мм}$
• Ширина планки: $19\text{мм}$
• Напряжение одного светодиода: $3\text{В}$
• Яркость: до $700\text{нит}$
• Срок службы: более $100000\text{часов}$
• Расстояние между центрами линз: $110-116-116-116-116-110\text{мм}$
• Коннектор подключения: 2 pin
• Материал подложки: алюминий
• Наличие термоскотча: нет
• Диагональ телевизора: 40 дюймов

Совместимость:

Комплект подходит для следующих моделей телевизоров:

• SUPRA: STVLC40ST2000F, STVLC40LT0011F
• Bravis: UHD40E6000
• DEXP: F40D7200C/W
• Element: E4SC4018RKU
• Fusion: FLTV40C100T, FLTV40C110T
• OK: ODL40670FTB
• Philco: PTV40E60, PTV40E60SN, PTV40E60SNC, PTV40G50, PTV40G50SNS
• Saba: SA40S50

Аналогичные маркировки:

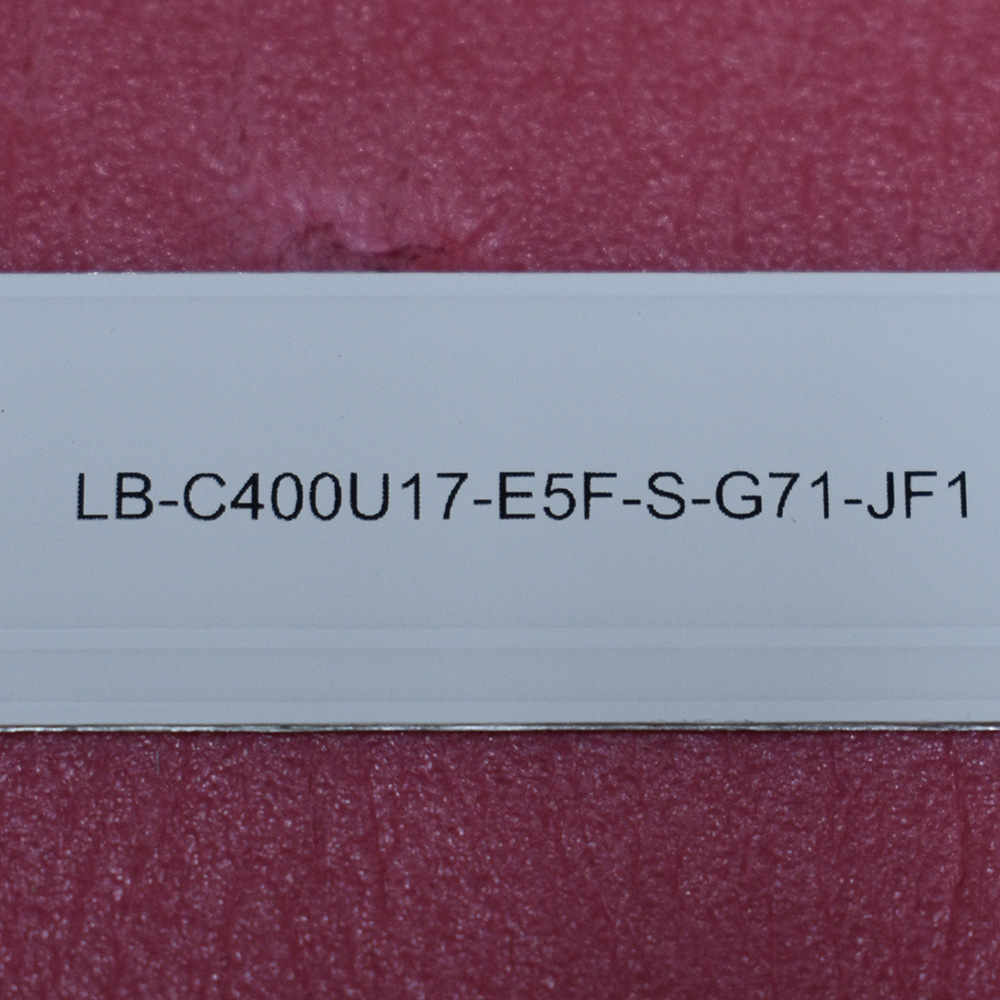

• LBC400U17E5FSG71JF1
• LBC400F17E60SG11JF2
• CRHZG40E6000S1303007037AS
• JL.D40071330002ASM
• JL.D40071330002ASM_V01

Совместимые матрицы:

• C400F17E63S
• C400F18E5FS
• C400U17E60S
• C400U18E5FS

Особенности:

• Алюминиевая подложка обеспечивает эффективный теплоотвод, продлевая срок службы светодиодов.
• Равномерное расположение светодиодов с точным шагом ($110-116-116-116-116-110\text{мм}$) гарантирует отсутствие засветов и тёмных зон на экране.
• Яркость до $700\text{нит}$ соответствует заводским параметрам оригинальной подсветки.
• Длительный срок службы более $100000\text{часов}$.
• Комплект полностью готов к установке не требует дополнительных компонентов.
• Оптимизирован для замены оригинальной подсветки в указанных моделях телевизоров.
• Компактный коннектор 2 pin упрощает подключение к материнской плате телевизора.
• Прямая совместимость с посадочными местами и креплениями в телевизоре.

Дополнительная рекомендация:

Перед покупкой и установкой обязательно:

1. Сверьте маркировку на планках с оригинальной подсветкой вашего телевизора (JL.D40071330002ASM_V02 или аналоги).
2. Проверьте количество светодиодов (должно быть 3 планки по 7 LED).
3. Убедитесь, что длина планок ($758\text{мм}$) совпадает с вашей текущей подсветкой.

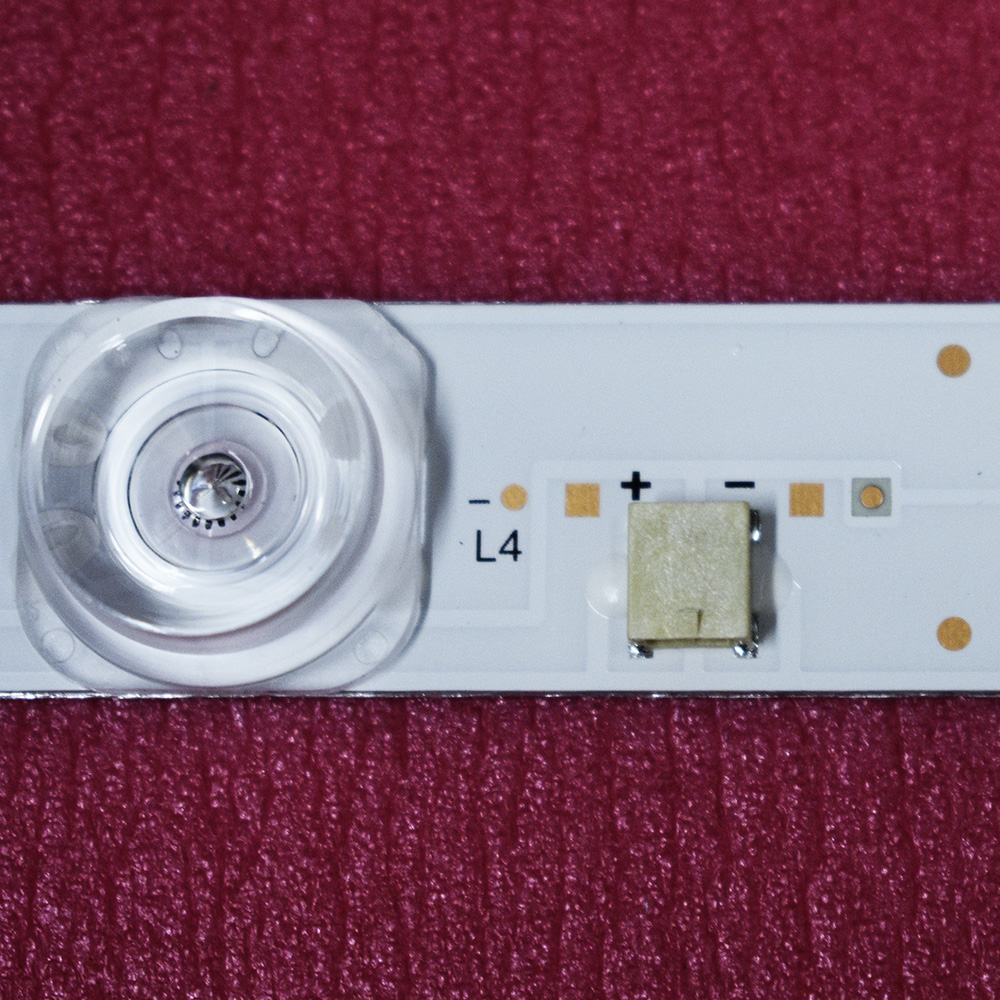

4. Проверьте тип и расположение коннектора (2 pin) он должен точно соответствовать разъёму в телевизоре.
5. Сопоставьте расстояние между центрами линз ($110-116-116-116-116-110\text{мм}$) с оригинальной планкой.
6. Перед монтажом отключите питание телевизора и дайте ему остыть это обеспечит безопасность работ.
7. Для точного подбора подсветки рекомендуется разобрать телевизор и посмотреть маркировку на существующей планке.
8. Очистите посадочные места в телевизоре от пыли и загрязнений перед установкой новых планок.
9. При установке обращайтесь с планками аккуратно, чтобы не повредить светодиоды и алюминиевую подложку.
10. После установки рекомендуется снизить настройки яркости или подсветки телевизора на $2025\%$ это поможет продлить срок службы новой подсветки.

Это позволит избежать ошибок при монтаже и обеспечит корректную работу телевизора после замены.
