Комплект подсветки JS-D-WB395H8-082C

Комплект светодиодной подсветки JSDWB395H8082C (71125)

Верните вашему телевизору безупречное качество изображения - замените неисправную подсветку комплектом JSDWB395H8082C. Равномерное освещение экрана без засветов, тёмных участков и мерцания без замены матрицы. Надёжное решение для 40дюймовых телевизоров популярных брендов.

Что входит в комплект

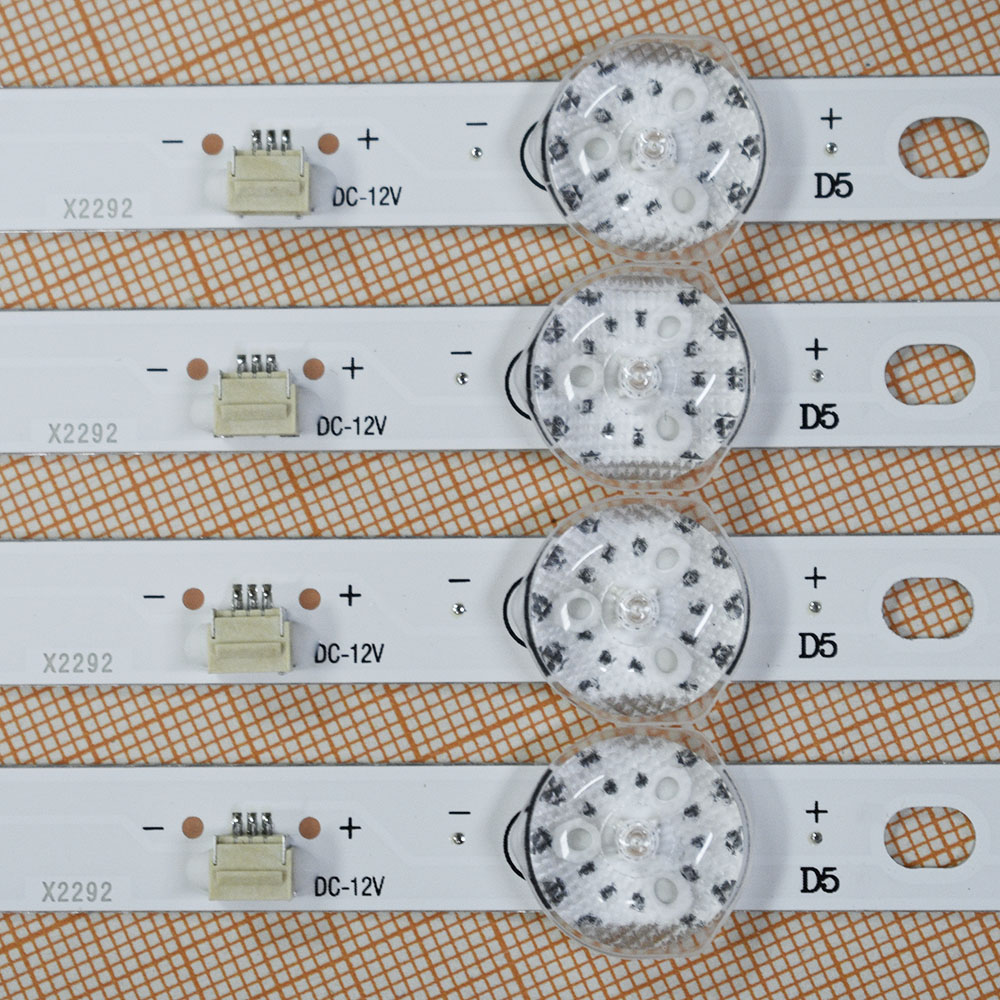

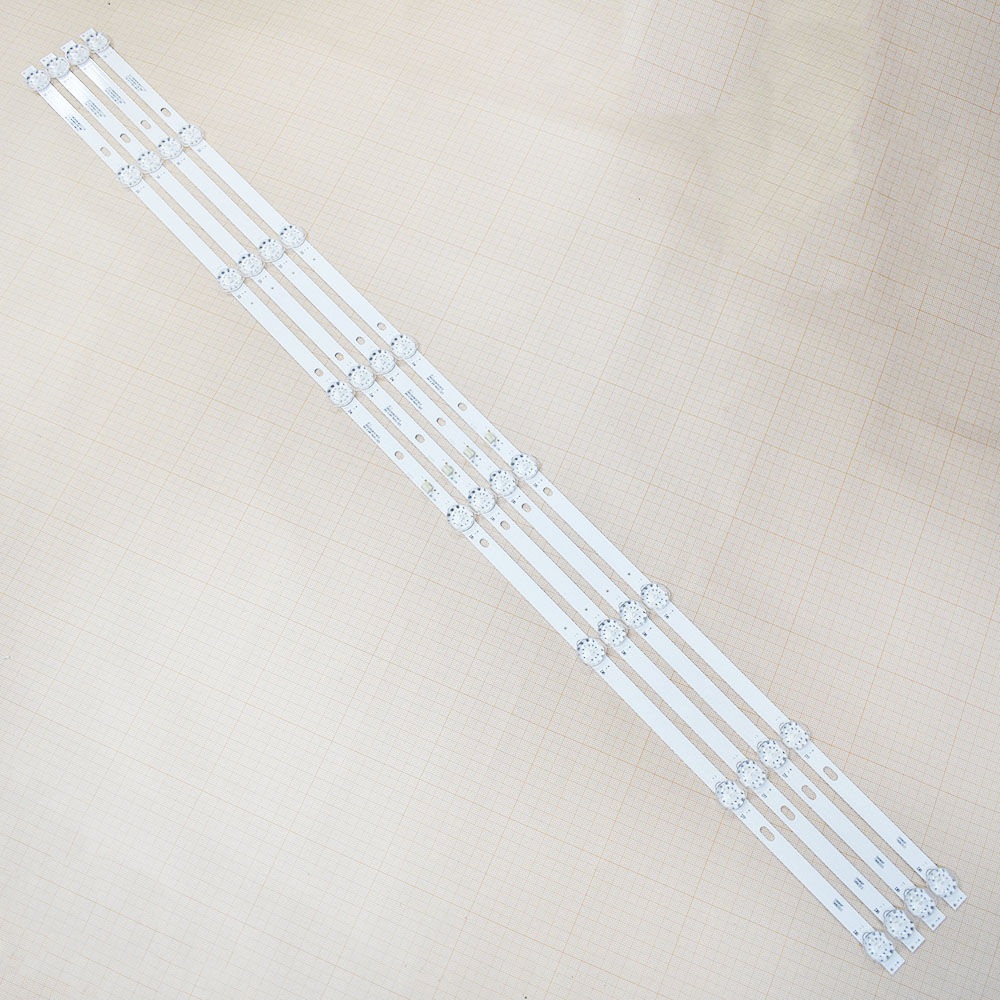

4 светодиодные планки на алюминиевой подложке - полная замена старой подсветки:

• 4 планки длиной 748 мм;
• на каждой планке - 8 светодиодов (всего 32 LED в комплекте).

Основные характеристики

• Диагональ телевизора: 40 дюймов.
• Тип подсветки: Direct LED (задняя).
• Количество планок: 4 шт.
• Длина планки: 748 мм.
• Количество светодиодов на планку: 8 LED.
• Общее количество светодиодов: 32 LED.
• Напряжение светодиода: 3 В (общее напряжение комплекта - 24 В).
• Типоразмер светодиода: 2835.
• Материал подложки: алюминий (обеспечивает эффективный теплоотвод).
• Наличие термоскотча: нет.
• Разъём питания: 3 pin.
• Расстояние между светодиодами: 103 мм.
• Ширина планки: 14 мм.
• Страна производства: Китай.

Совместимые модели телевизоров

• Erisson:
• 40LES76T2;
• 40FLEA28T2.

Аналоги для подбора

• 57.03.395H8001/700-2BIN;
• 749-101T/2835-300-3.3.

Как убедиться, что подсветка подойдёт вашему телевизору

Перед заказом сравните новую подсветку с установленной у вас:

1. Длина планки. Должна составлять ровно 748 мм.
2. Количество светодиодов. На каждой планке должно быть 8 LED.
3. Напряжение светодиодов. Убедитесь, что напряжение соответствует 3 В.
4. Материал подложки. Проверьте, что старая подсветка установлена на алюминиевой основе.
5. Тип разъёма. Убедитесь, что у вас 3контактный коннектор (3 pin).
6. Расстояние между светодиодами. Должно быть 103 мм.
7. Отсутствие термоскотча. В данном комплекте термоскотч не предусмотрен - убедитесь, что это соответствует вашей старой подсветке.

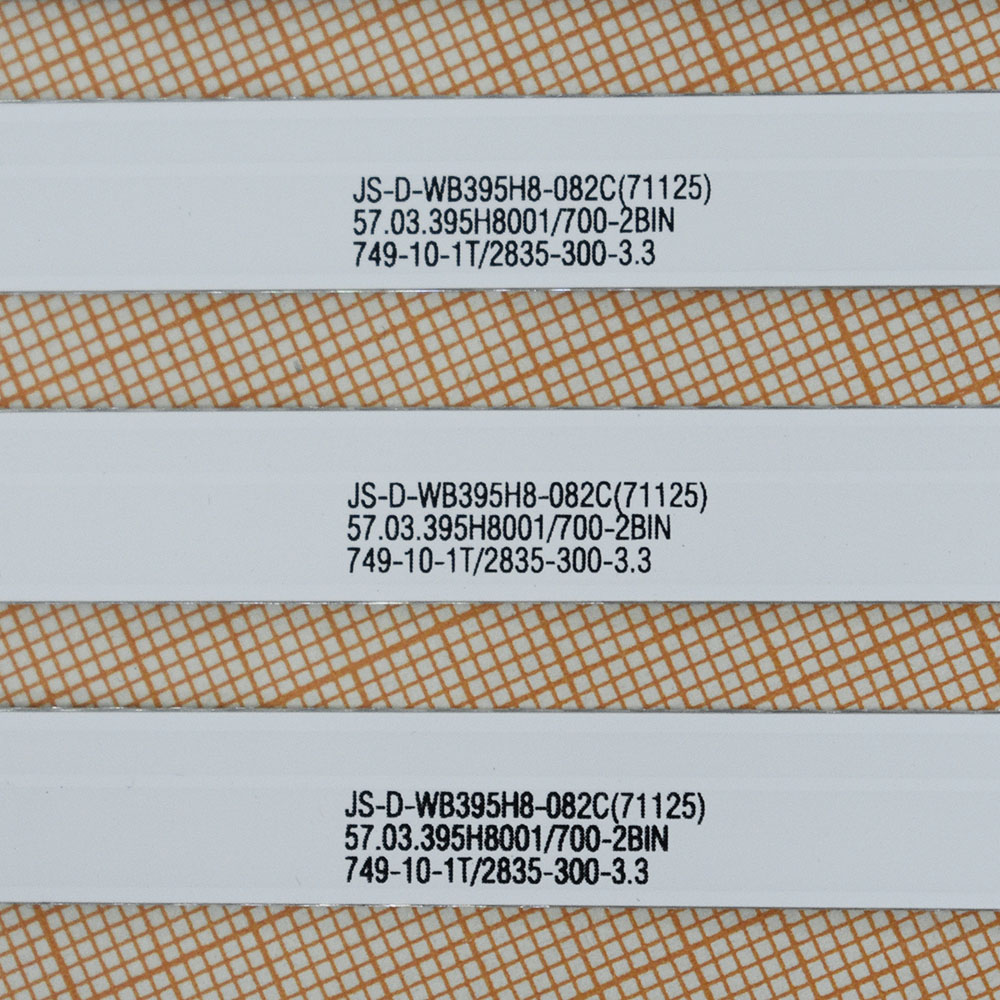

8. Маркировка. Сверьте маркировку старой подсветки с JSDWB395H8082C (71125) или с одним из аналогов из списка.

Важные рекомендации по установке

1. Разберите телевизор. Для точного подбора подсветки обязательно разберите телевизор и посмотрите маркировку старой подсветки.
2. Аккуратность при монтаже. Избегайте чрезмерного изгиба планок - это может повредить светодиоды и соединения.
3. Очистка посадочных мест. Перед установкой удалите загрязнения и остатки старого крепежа с поверхностей, куда будут монтироваться планки.
4. Правильная ориентация. Установите планки в соответствии с их расположением в телевизоре - строго соблюдайте порядок установки согласно схеме вашего ТВ.
5. Проверка подключения. Перед окончательной сборкой проверьте работу подсветки, подключив телевизор к сети.
6. Фиксация планок. Убедитесь, что планки надёжно закреплены и не смещаются при сборке корпуса. При необходимости используйте термостойкий скотч для дополнительной фиксации (поскольку в комплекте его нет).
7. Поэтапное тестирование. Подключайте и проверяйте планки поочерёдно - так вы быстрее обнаружите возможный брак или ошибку монтажа.
8. Соблюдение полярности. При подключении убедитесь, что полярность соответствует оригинальной схеме.

Важно! На одну модель телевизора могут устанавливаться разные варианты подсветки. Перед покупкой обязательно сверяйте параметры старой детали с характеристиками этого комплекта. Если вы не уверены в совместимости или не имеете опыта ремонта техники, рекомендуем обратиться к квалифицированному специалисту сервисного центра.

Закажите комплект подсветки JSDWB395H8082C - и наслаждайтесь ярким, чётким и равномерным изображением на вашем 40дюймовом телевизоре!
