Комплект подсветки K490WDK5 A2 4708-K49WDK-A2113N01

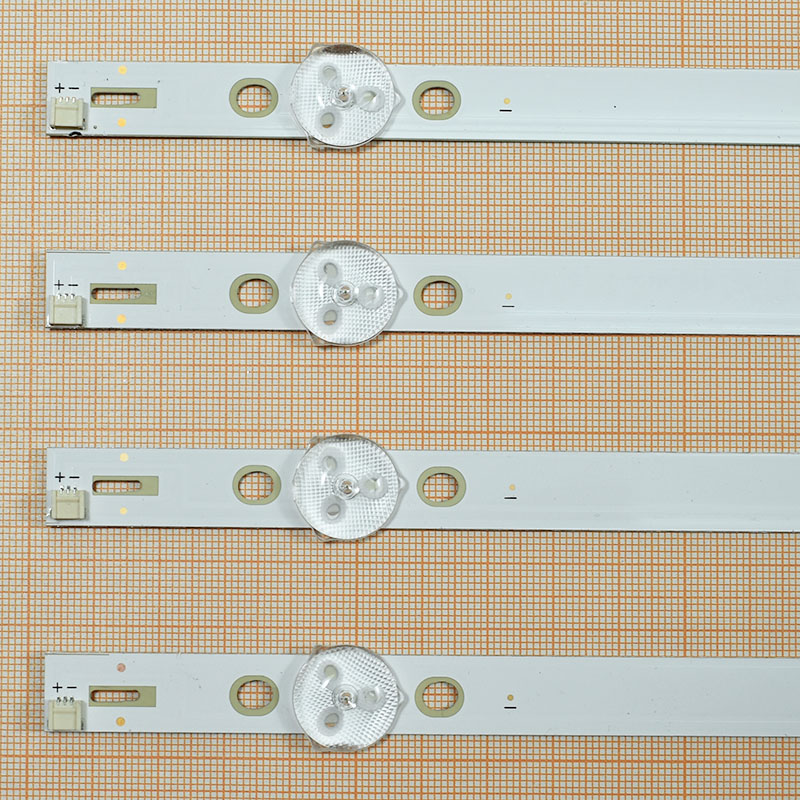

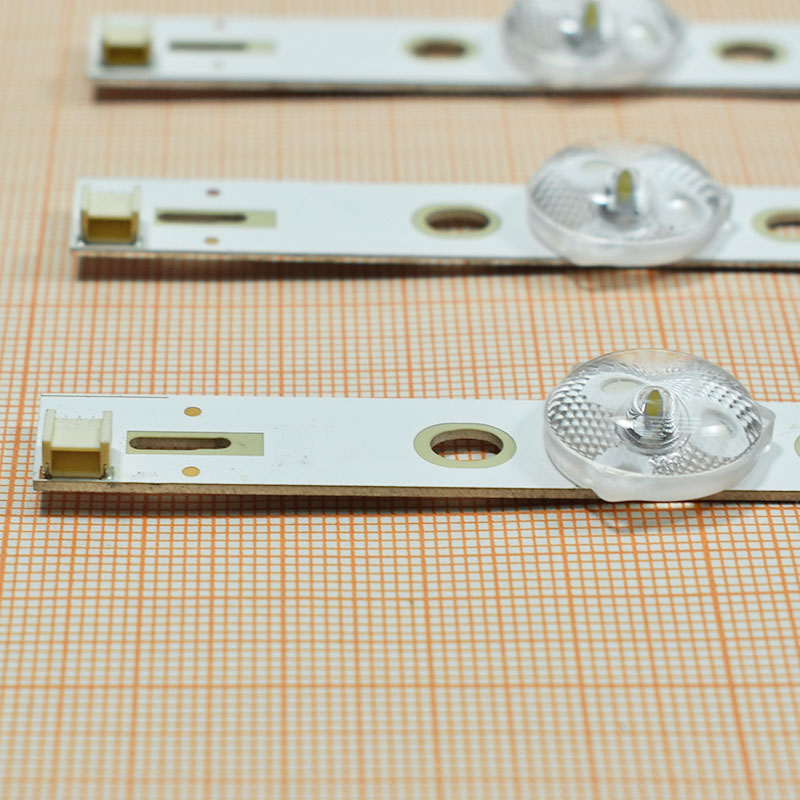

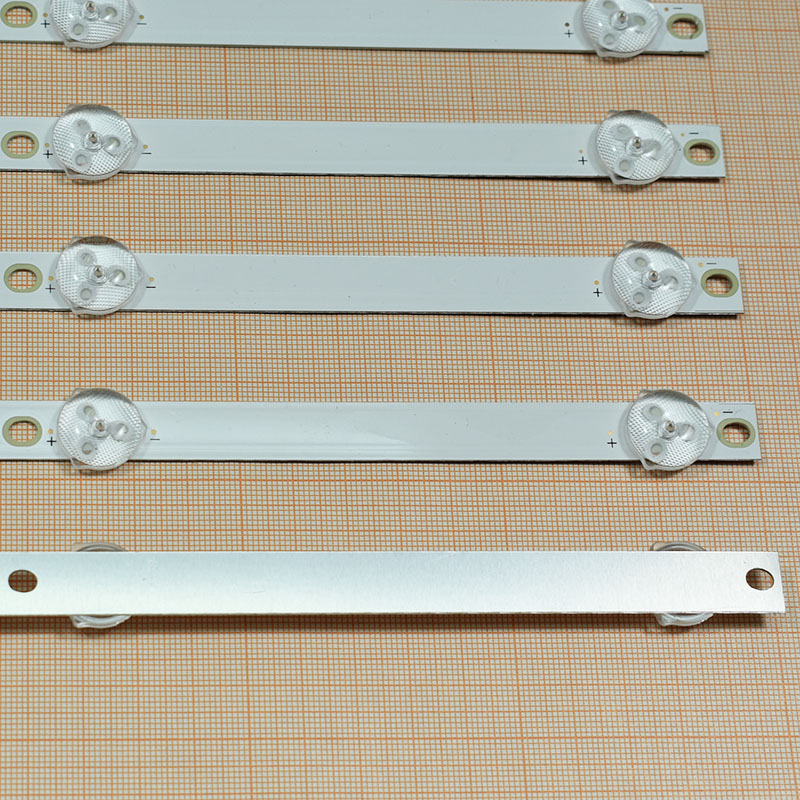

Комплект LED-подсветки K490WDK5 A2 / 4708-K49WDK-A2113N01 - для телевизоров 49

Верните телевизору яркую, равномерную и стабильную картинку с комплектом подсветки K490WDK5 A2. Это заводское решение для ремонта 49-дюймовых телевизоров LG и Panasonic с Direct LED: 8 планок встают в штатные места без доработок. Комплект рассчитан на полную замену подсветки - подойдёт как для сервисных центров, так и для самостоятельного ремонта при условии точного подбора по параметрам.

Что входит в комплект

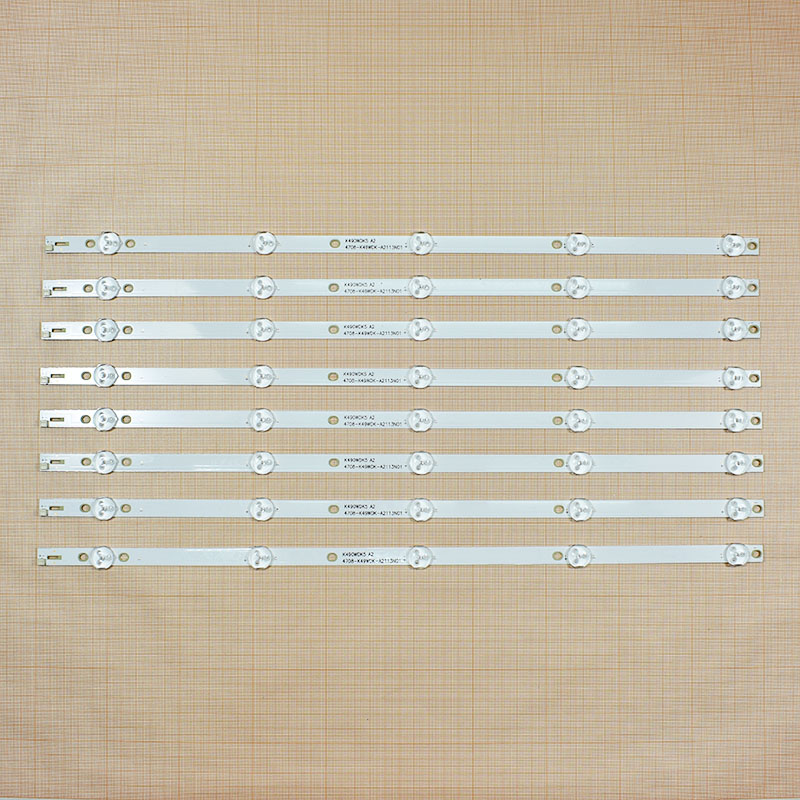

• 8 планок по 5 светодиодов (всего 40 шт.);
• тип подсветки - Direct LED (задняя);
• длина планки - 496 мм;
• ширина планки - 12 мм;
• напряжение светодиода - 3 В;
• разъём - 3 pin;
• расстояние между центрами линз -110 мм;
• материал подложки - алюминий (эффективный теплоотвод);
• термоскотч - не входит в комплект

Ключевые преимущества

• Полная заводская совместимость. Комплект точно соответствует конструктиву матриц 49 дюймов: габариты, шаг линз, количество и напряжение светодиодов, тип разъёма - всё рассчитано под штатную установку.
• Установка без доработки. Планки встают в родные посадочные места - не нужно резать, гнуть или сверлить.
• Равномерная подсветка экрана. За счёт точного распределения светодиодов и шага линз 110 мм исключаются тёмные пятна, локальные засветы и перепады яркости.
• Стабильная работа. Напряжение 3 В строго соответствует параметрам драйвера - исключены мерцание, самопроизвольные отключения и ошибки питания.
• Долгий срок службы. Алюминиевая подложка эффективно отводит тепло - светодиоды работают при более низкой температуре и служат дольше.
• Готовый комплект для полной замены. В наборе сразу все 8 планок - этого достаточно для замены всей подсветки в совместимых моделях.

Совместимые матрицы

• LC490DUY-SHA1;
• K490WDK5.

Поддерживаемые модели телевизоров

LG:
49LK5400PLA, 49LK5400BUA.

Panasonic:
TX-49DS500B, TX-49DS500E, TX-49DSR500, TX-49DSW504S, TX-49DX500B,
TX-49ES400B, TX-49ES400E, TX-49ES500B, TX-49ES503B, TX-49ES513E,
TX-49ESW504, TX-49ESW404.

Взаимозаменяемые партномера

• K490WDK5 A2;
• 4708-K49WDK-A2113N01, 4708-49WDK-A2113N01;
• K490WDK5LZ350A100K, K490WDK5L8350A100K;
• LG Innotek 49Inch_Panasonic_REV0.4 2015.11.09, LG Innotek 49inch_Panasonic_3PCM00747A_REV0.5 2017.11.06;
• TZLP151KHAB6, TZLP151KHAB1;
• Y7L1TA02453, Y8L2TB01829.

Критически важно перед заказом

Даже если ваша модель ТВ есть в списке, подсветка может не подойти: разные ревизии телевизоров могли комплектоваться разными версиями планок. Перед покупкой обязательно разберите телевизор и сверьте старую планку по ключевым параметрам:

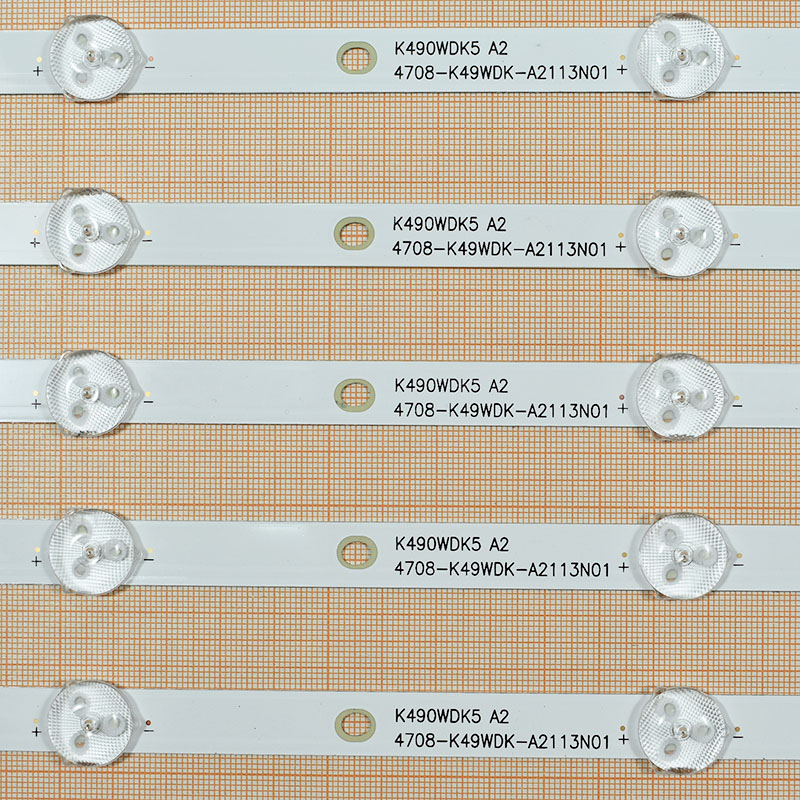

• маркировка должна совпадать с K490WDK5 A2 либо одним из взаимозаменяемых партномеров;
• количество светодиодов - строго 5 на планку (версии с другим числом несовместимы);
• напряжение - строго 3 В (версии на 6 В использовать нельзя);
• разъём - строго 3 pin, расположение контактов должно совпадать;
• длина - 496 мм, шаг между линзами - 110 мм.

Обратите внимание: термоскотч в комплект не входит. Его нужно приобрести отдельно - без него надёжная фиксация планок невозможна.

Если сомневаетесь - загрузите в чат фото маркировки снятой планки: мы точно подскажем, подойдёт ли этот комплект.

Рекомендации по установке

• Перед финальной сборкой выполните тестовый запуск без корпуса - так сразу будет видно, если есть мерцание, неравномерная засветка или проблемы с контактом.
• Следите, чтобы шлейф не был пережат - это одна из самых частых причин нестабильной работы подсветки.
• Используйте качественный термоскотч: наклейте планки аккуратно, без перекосов, и прижмите на рекомендованное производителем время.
• При необходимости дополнительно зафиксируйте разъём - это исключит его отсоединение из-за вибраций.
• Не перетягивайте крепёжные элементы - даже прочные планки могут повредиться при чрезмерном усилии.
• Соблюдайте полярность и не путайте планки местами - все 8 штук должны быть установлены согласно штатному расположению.
