Комплект подсветки LB49025, LB49013

Комплект светодиодной подсветки LB49025 V0_00 / LB49013 V3_00

Верните телевизору первозданную яркость и чёткость изображения с комплектом подсветки LB49025 V0_00/LB49013 V3_00. Устраните неравномерное освещение, тёмные пятна и мерцание экрана без замены матрицы. Идеальное решение для 49дюймовых телевизоров Sony и совместимых моделей.

Что входит в комплект

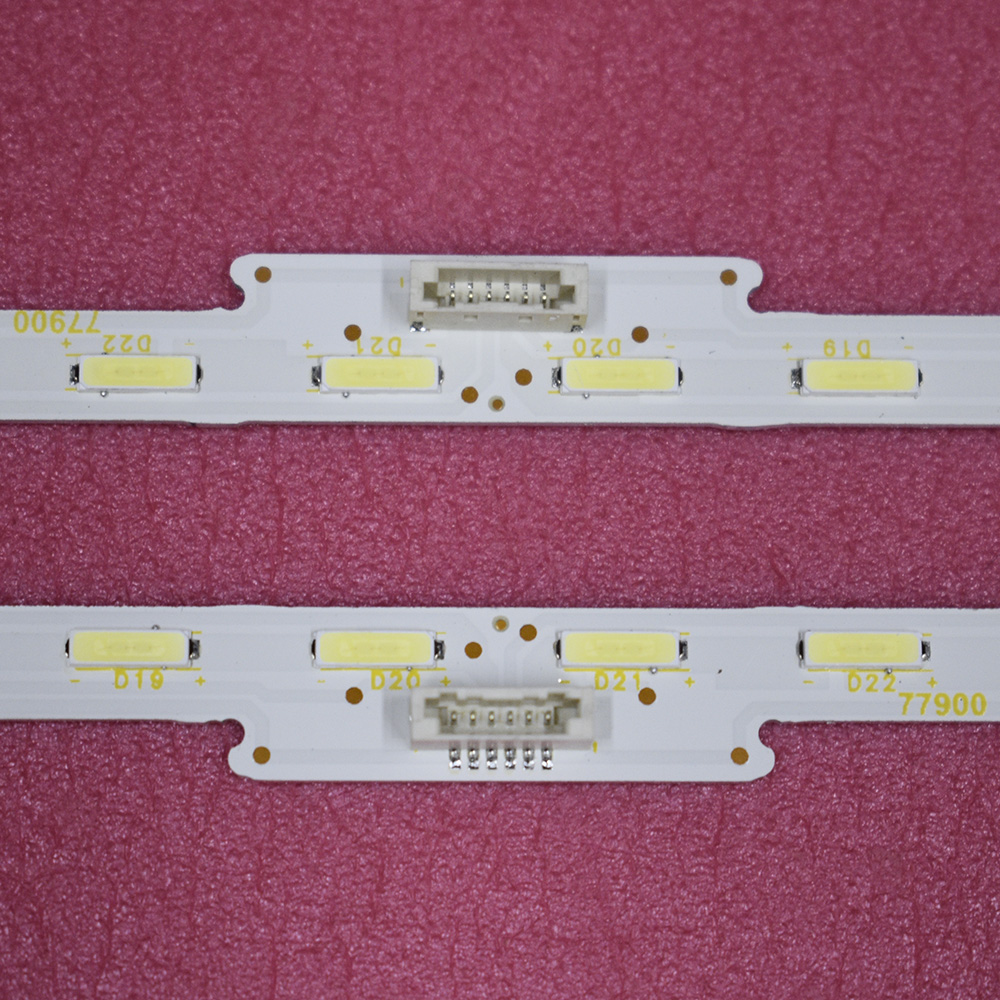

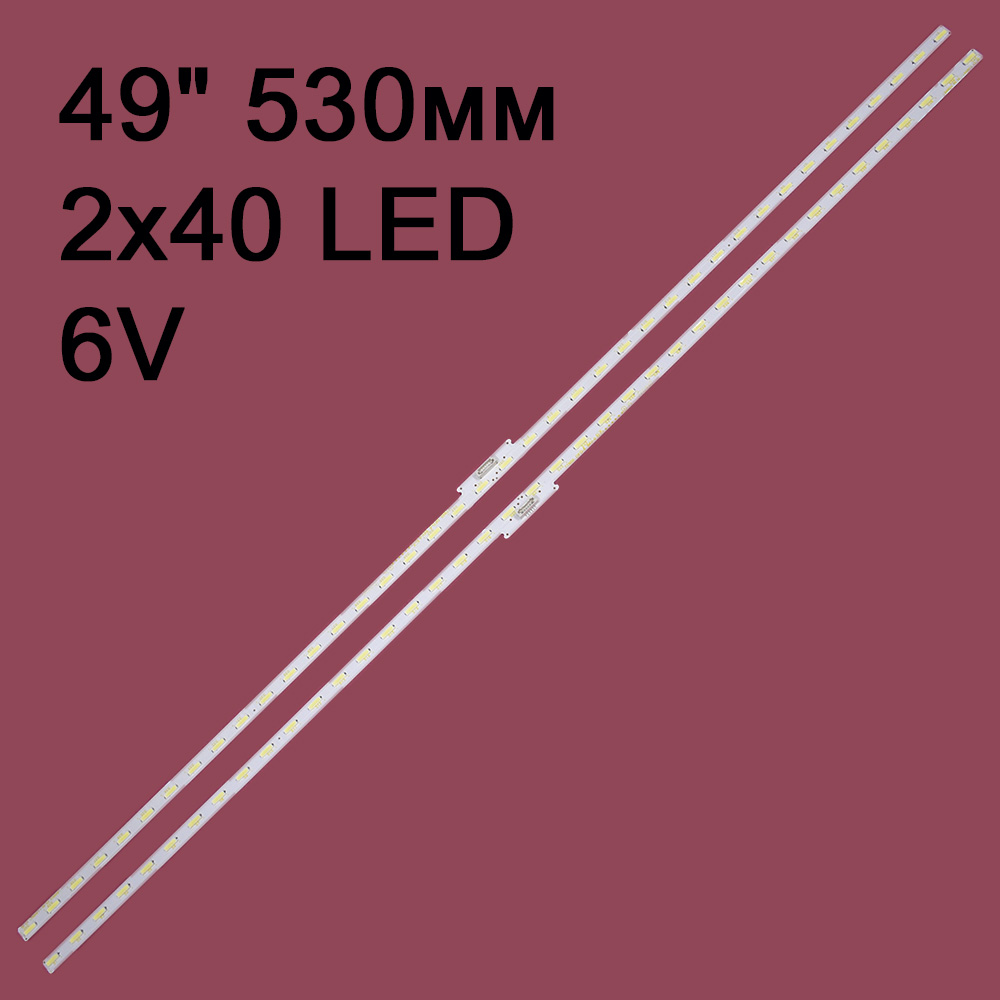

2 светодиодные планки на алюминиевой подложке с предустановленным термоскотчем - полная замена старой подсветки:

• 2 планки длиной 530 мм;
• на каждой планке - 40 светодиодов (всего 80 LED в комплекте).

Основные характеристики

• Диагональ телевизора: 49 дюймов.
• Тип подсветки: Direct LED.
• Количество планок: 2 шт.
• Длина планки: 530 мм.
• Количество светодиодов на планку: 40 LED.
• Общее количество светодиодов: 80 LED.
• Напряжение светодиода: 6 В (общее напряжение комплекта - 240 В).
• Материал подложки: алюминий (обеспечивает эффективный теплоотвод).
• Наличие термоскотча: да (предустановлен на планках).
• Разъём подключения: 6 pin.
• Типоразмер светодиода: современный SMD 2835 (высокая светоотдача, низкое энергопотребление).
• Ширина планки: 15 мм.
• Страна производства: Китай.

Совместимые модели телевизоров

• Sony:
  • KD-49XE7002;
  • KD-49XF7003;
  • KD-49XF7005;
  • KD-49XF7073;
  • KD-49XE7077;
  • KD-49XE7093;
  • KD-49XE7096;
  • KD-49X720E;
  • KDL-49W660E;
  • KDL-49WE665;
  • KDL-49WE754;
  • KDL-49WE755;
  • FW-49BZ35F;
  • KD-49FX8596;
  • KD-49X7000F;
  • KD-49X7000G;
  • KD-49X7005;
  • KD-49X705E;
  • KD-49X705F;
  • KD-49X7500F;
  • KD-49X755F;
  • KD-49X8000E.

Аналоги для подбора

• LB49013 V0_00;
• LB49013 V2_00;
• LB49025;
• LB49013;
• LB49028;
• LB49029;
• 77900 DFD-9;
• 70328GD;
• 70526GD;
• 71114GD;
• NLAW20459;
• NLAW30451;
• 0_RB7_1.0_LM41-00547A;
• LB49029 V0_01;
• LB49028 V0_02.

Как убедиться, что подсветка подойдёт вашему телевизору

Перед заказом сравните новую подсветку с установленной у вас:

1. Длина планки. Должна составлять ровно 530 мм.
2. Количество светодиодов. На каждой планке должно быть 40 LED.
3. Напряжение светодиодов. Убедитесь, что напряжение соответствует 6 В.
4. Материал подложки. Проверьте, что старая подсветка установлена на алюминиевой основе.
5. Тип разъёма. Убедитесь, что у вас 6контактный коннектор (6 pin).
6. Наличие термоскотча. В данном комплекте термоскотч предустановлен - убедитесь, что это соответствует вашей старой подсветке.

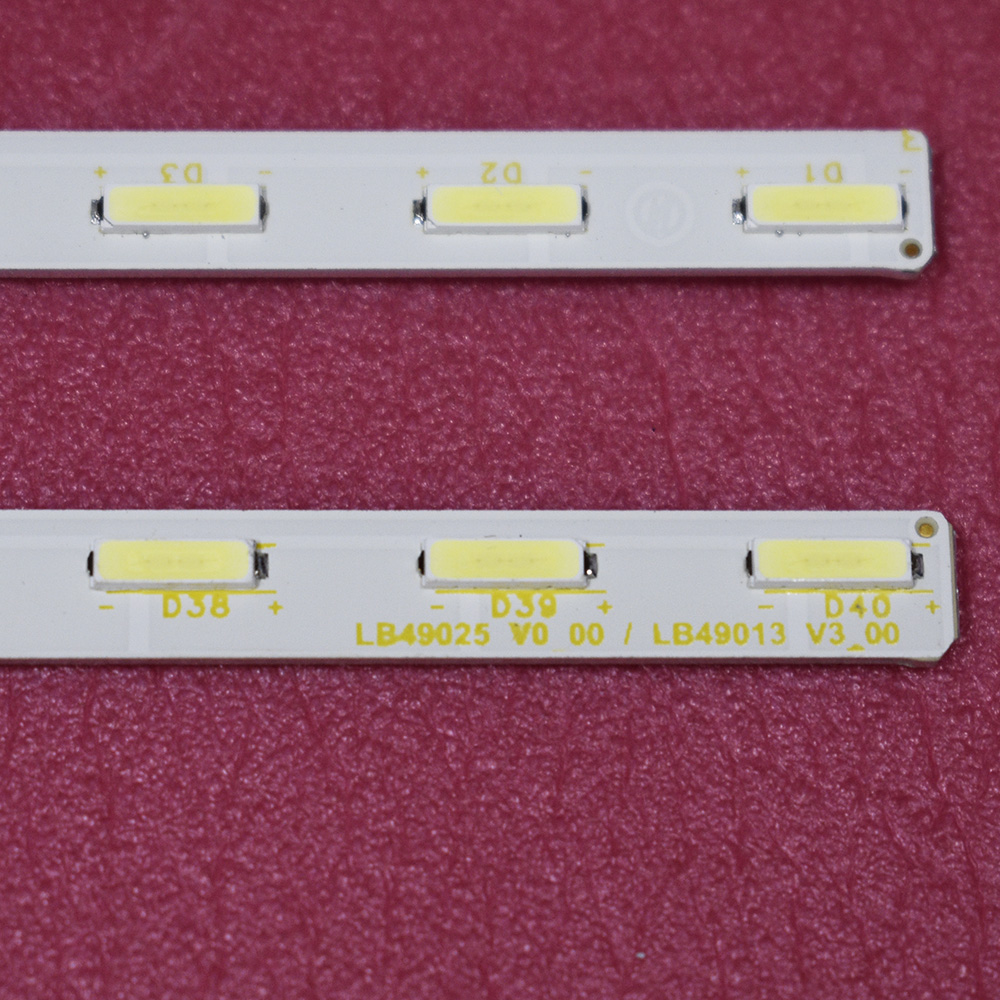

7. Маркировка. Сверьте маркировку старой подсветки с LB49025 V0_00 или LB49013 V3_00 либо с одним из аналогов из списка.

Важные рекомендации по установке

1. Разберите телевизор. Для точного подбора подсветки обязательно разберите телевизор и посмотрите маркировку старой подсветки.
2. Аккуратность при монтаже. Избегайте чрезмерного изгиба планок - это может повредить светодиоды и соединения.
3. Очистка посадочных мест. Перед установкой удалите загрязнения и остатки старого крепежа с поверхностей, куда будут монтироваться планки.
4. Правильная ориентация. Установите планки в соответствии с их расположением в телевизоре - строго соблюдайте порядок установки согласно схеме вашего ТВ.
5. Проверка подключения. Перед окончательной сборкой проверьте работу подсветки, подключив телевизор к сети.
6. Фиксация планок. Убедитесь, что планки надёжно закреплены и не смещаются при сборке корпуса. Используйте предустановленный термоскотч для фиксации.
7. Поэтапное тестирование. Подключайте и проверяйте планки поочерёдно - так вы быстрее обнаружите возможный брак или ошибку монтажа.
8. Соблюдение полярности. При подключении убедитесь, что полярность соответствует оригинальной схеме.

Важно! На одну модель телевизора могут устанавливаться разные варианты подсветки. Перед покупкой обязательно сверяйте параметры старой детали с характеристиками этого комплекта. Если вы не уверены в совместимости или не имеете опыта ремонта техники, рекомендуем обратиться к квалифицированному специалисту сервисного центра.

Закажите комплект подсветки LB49025 V0_00/LB49013 V3_00 - и наслаждайтесь ярким, чётким и равномерным изображением на вашем 49дюймовом телевизоре!
