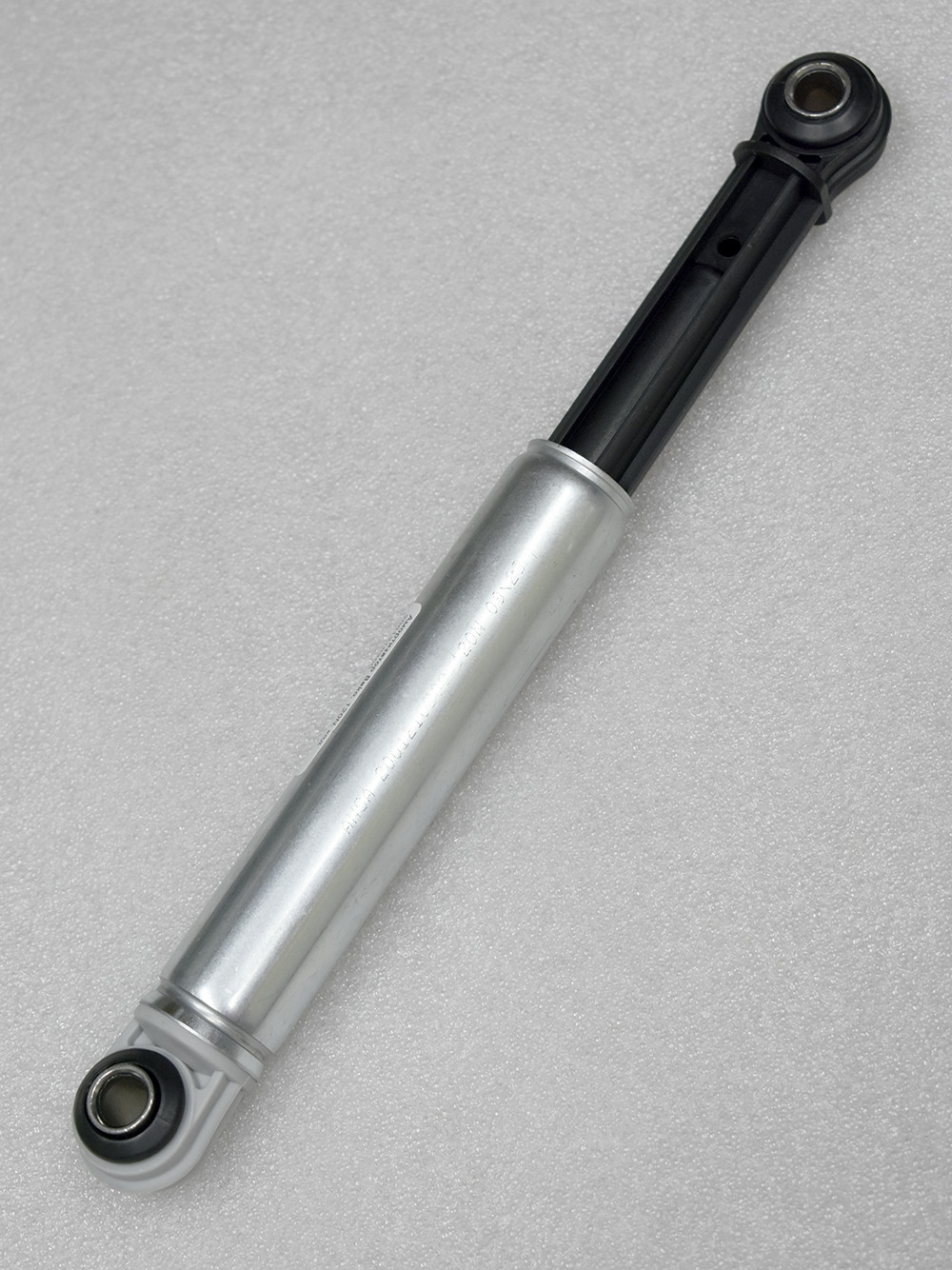

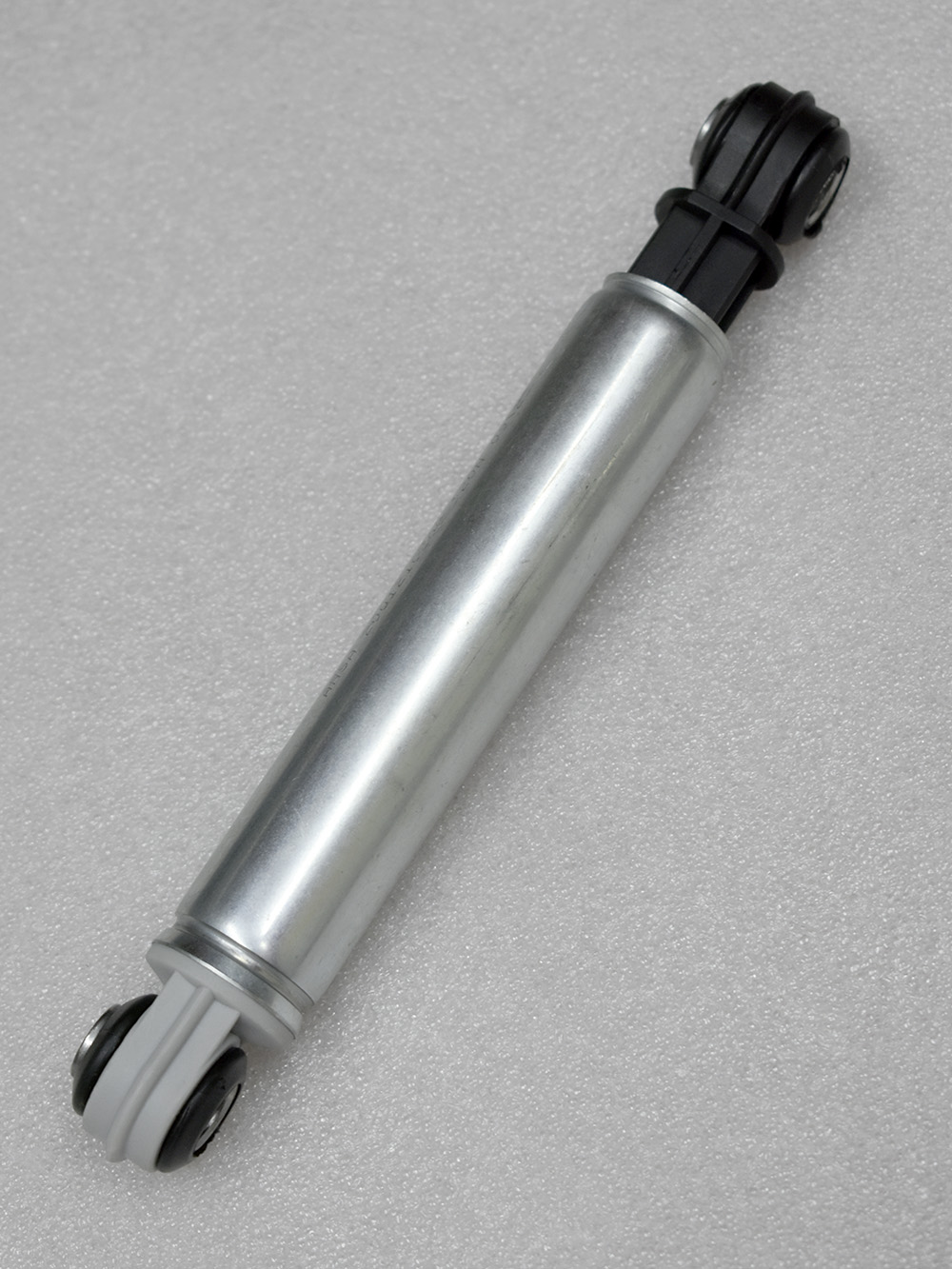

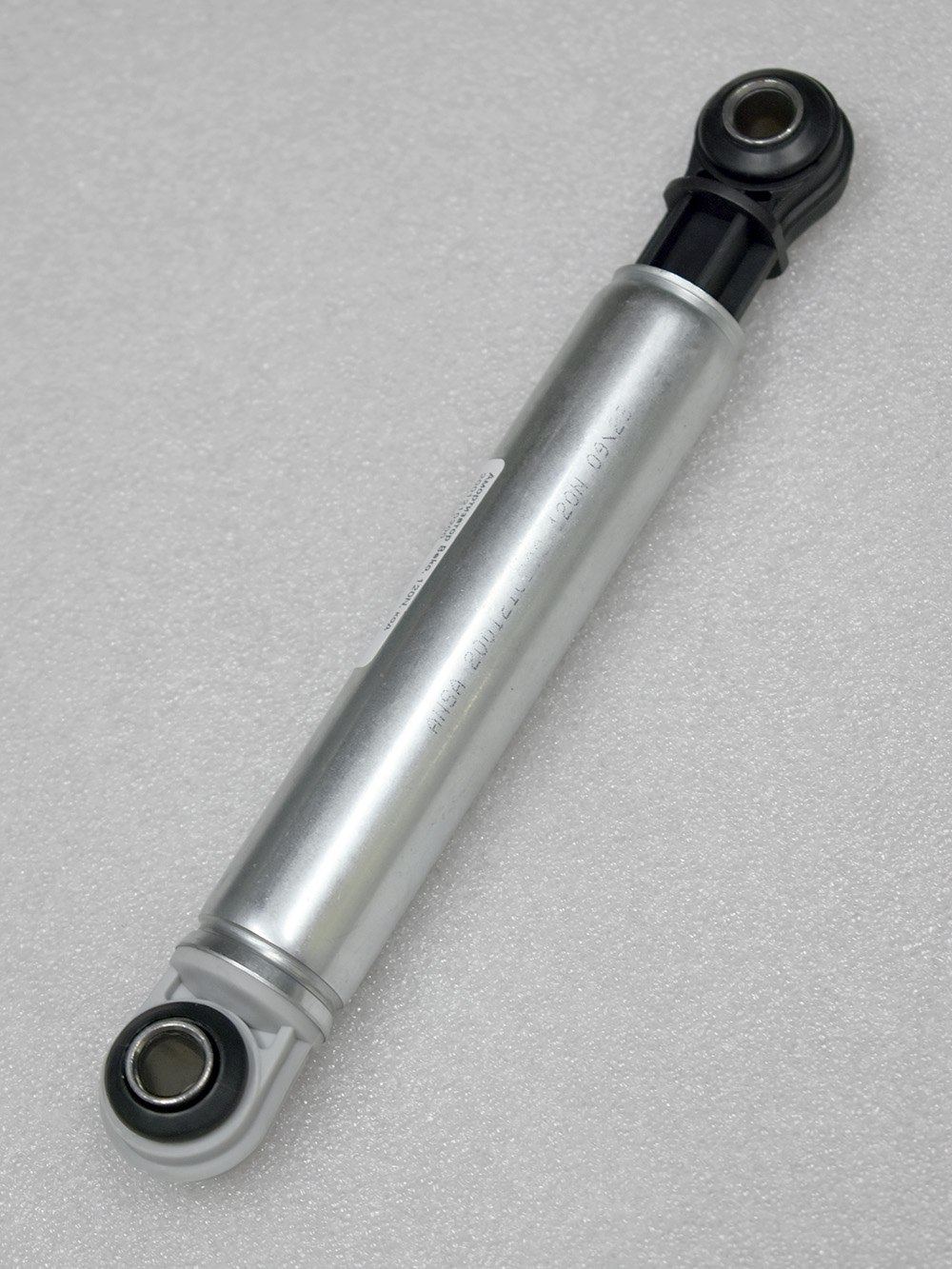

Амортизатор для стиральной машины Beko (120 N, код 2001210200)
Устраните вибрацию и шум стиральной машины - установите оригинальный амортизатор Beko 2001210200. Если техника смещается с места, «прыгает» или издаёт стук при отжиме, пора заменить изношенный амортизатор.
Назначение
Амортизатор гасит вибрации и удары во время работы стиральной машины, особенно на высоких оборотах отжима. Деталь устанавливается между корпусом и баком, обеспечивая:
- устойчивость корпуса машины;
- плавность хода бака;
- снижение уровня шума и вибрации;
- защиту других узлов от преждевременного износа (подшипников, креплений бака, пружин и т.д.).
Основные характеристики
- Усилие сопротивления (жёсткость): 120 N.
- Расстояние между осями креплений в сложенном состоянии: 190 мм.
- Расстояние между осями креплений в растянутом состоянии: 275 мм.
- Внутренний диаметр втулки под крепёж: 10 мм.
- Материал: металл и пластик.

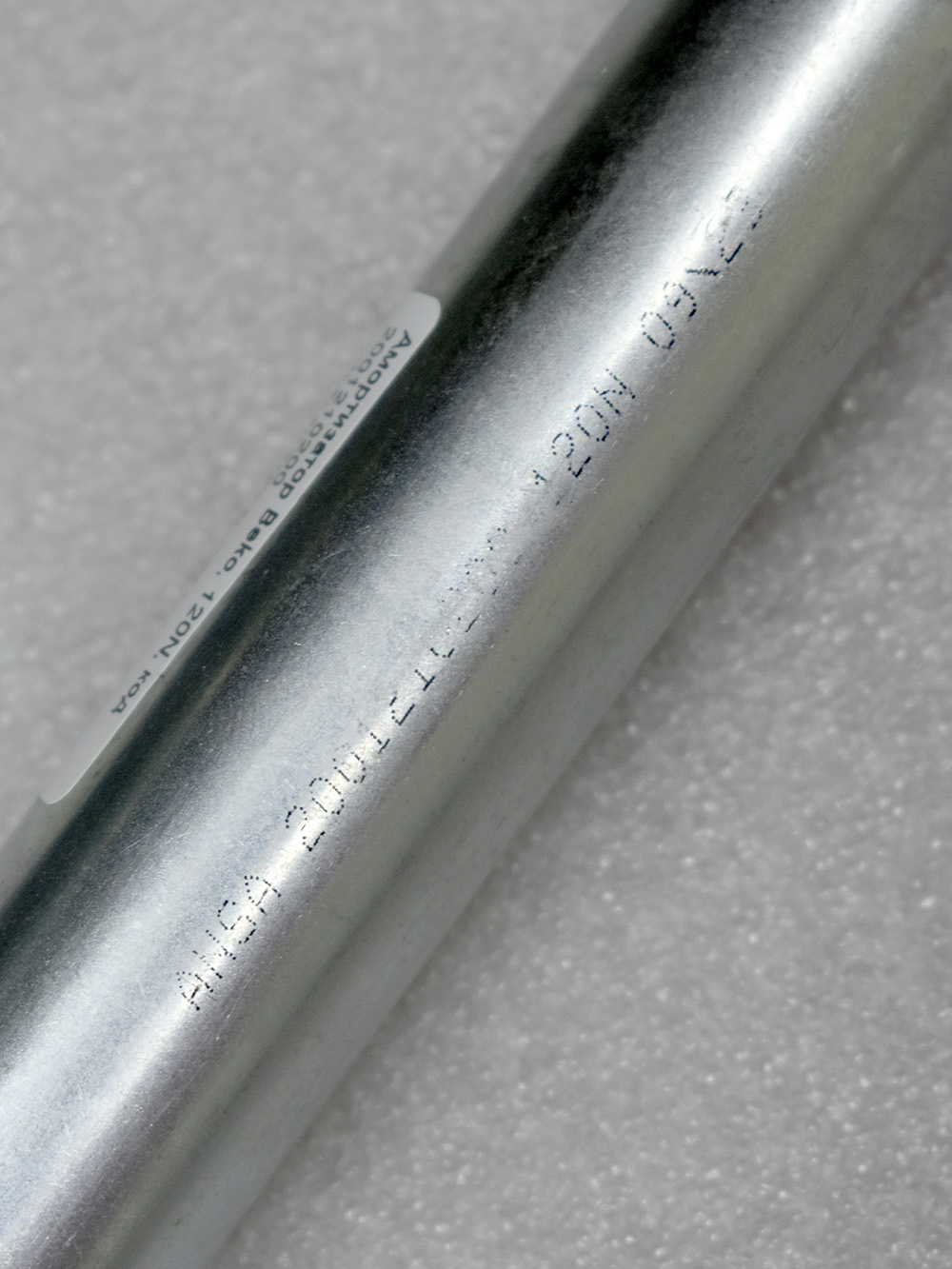

- Производитель: ANSA.
- Страна-изготовитель: Италия.
- Гарантийный срок: 1 год.
- Вес: 250 г.
Совместимость
Подходит для множества моделей стиральных машин Beko, среди которых:
- LAV86800W;
- LAV86700W DE;
- LAV84700W;
- LAV85709W DE;
- MATURA OKO 8515W;
- MATURA OKO 8513W;
- MATURA OKO 8511W;
- LAV86700W B;
- LAV86704W NL;
- LAVREGINAW NL;
- LAV85700W NL;
- LAV86700W GB;
- LAV86800W DK;
- LAV86800W S;
- LAV86700W S;
- LAV86800W CH;
- LAV84700 CH;
- LAV86800W SF;
- LAV86800W N;
- LAV86700W N;
- LF86800;
- MAT OKO 8916W;
- MATURA8926W;
- LAV86700W CZ;
- LAV86820W;
- LAV86720W;
- LAV84720W;
- LAV85729W;
- LAVREGINASW;
- LAV85720W и др.
Аналоги и коды взаимозамен
Если оригинальной детали нет в наличии, подойдут аналоги с артикулами:
- 89964514716100;
- AE5003;
- 2816871100;
- 6204102000;
- 6216102000;
- 6209102000;
- 6217102000;
- 6208102000;
- 6224302000.
Преимущества оригинальной запчасти
- Точное соответствие заводским параметрам - гарантирует надёжную работу и устойчивость машины.
- Прочная конструкция - сочетание металла и износостойкого пластика выдерживает интенсивные нагрузки.
- Оптимальная жёсткость (120 N) - эффективно гасит вибрации даже на максимальных оборотах отжима.
- Долговечность - рассчитан на длительный срок службы при соблюдении правил эксплуатации.
- Простая установка - крепление не требует специальных инструментов.
- Качество производства - изготовлен на заводе ANSA (Италия), соответствует стандартам Beko.
Важное примечание
Рекомендуется менять амортизаторы парой, даже если визуально один выглядит исправным. Это обеспечит:
- равномерное распределение нагрузки на бак;
- симметричное гашение вибраций с обеих сторон;
- продление срока службы стиральной машины;
- предотвращение ускоренного износа второго амортизатора.
| Усилие: | 120N |
| Код: | 2001210200 |
| Комментарий: | C788 |
