Комплект подсветки JS-D-JP4320-091EC JS-D-JP4320-081EC

Комплект светодиодной подсветки JS‑D‑JP4320‑081EC / JS‑D‑JP4320‑091EC

Восстановите идеальное изображение на вашем телевизоре - замените неисправную подсветку комплектом JS‑D‑JP4320‑081EC/091EC. Равномерное освещение экрана без засветов, тёмных участков и мерцания без замены матрицы. Надёжное решение для 43‑дюймовых телевизоров популярных брендов.

Что входит в комплект

3 светодиодные планки на алюминиевой подложке - полная замена старой подсветки:

• 2 планки JS‑D‑JP4320‑091EC длиной 854 мм с 9 LED на каждой;
• 1 планка JS‑D‑JP4320‑081EC длиной 824 мм с 8 LED.

Основные характеристики

• Диагональ телевизора: 43 дюйма.
• Тип подсветки: Direct LED (прямая).
• Количество планок: 3 шт.
• Длина планок:
• 854 мм (2 шт.);
• 824 мм (1 шт.).
• Количество светодиодов:
• на длинных планках: 9 LED каждая (всего 18 LED);
• на короткой планке: 8 LED;
• всего в комплекте: 26 LED.
• Напряжение светодиода: 6 В (общее напряжение комплекта - 52 В).
• Материал подложки: алюминий (обеспечивает эффективный теплоотвод).
• Наличие термоскотча: нет.
• Коннектор подключения: 2 pin.
• Расстояние между светодиодами:
• для планок с 9 LED: 92-100-115-105-105-115-100-92 мм;
• для планки с 8 LED: 100-120-120-105-120-120-100 мм.
• Ширина планки: 14 мм.
• Страна производства: Китай.

Совместимые модели телевизоров

• Akai: AKTV432.
• Erisson: 43LED20T2.
• Liberty: LD‑4328.
• Shivaki: STV‑43LED20W.
• Vekta:
• LD‑43TF5515BS;
• LD‑43SF6015BT.

Аналоги для подбора

• MS‑L1111;
• D43‑F2000 (панель матрицы).

Как убедиться, что подсветка подойдёт вашему телевизору

Перед заказом сравните новую подсветку с установленной у вас:

1. Длина планок. Должна соответствовать: 854 мм (две планки) и 824 мм (одна планка).
2. Количество светодиодов. Проверьте, что на двух планках по 9 LED, на одной - 8 LED.
3. Напряжение светодиодов. Убедитесь, что напряжение соответствует 6 В.
4. Материал подложки. Проверьте, что старая подсветка установлена на алюминиевой основе.
5. Тип разъёма. Убедитесь, что у вас 2‑контактный коннектор (2 pin).
6. Отсутствие термоскотча. В данном комплекте термоскотч не предусмотрен - убедитесь, что это соответствует вашей старой подсветке.
7. Расстояние между светодиодами. Сверьте последовательность расстояний с указанными для вашей маркировки.

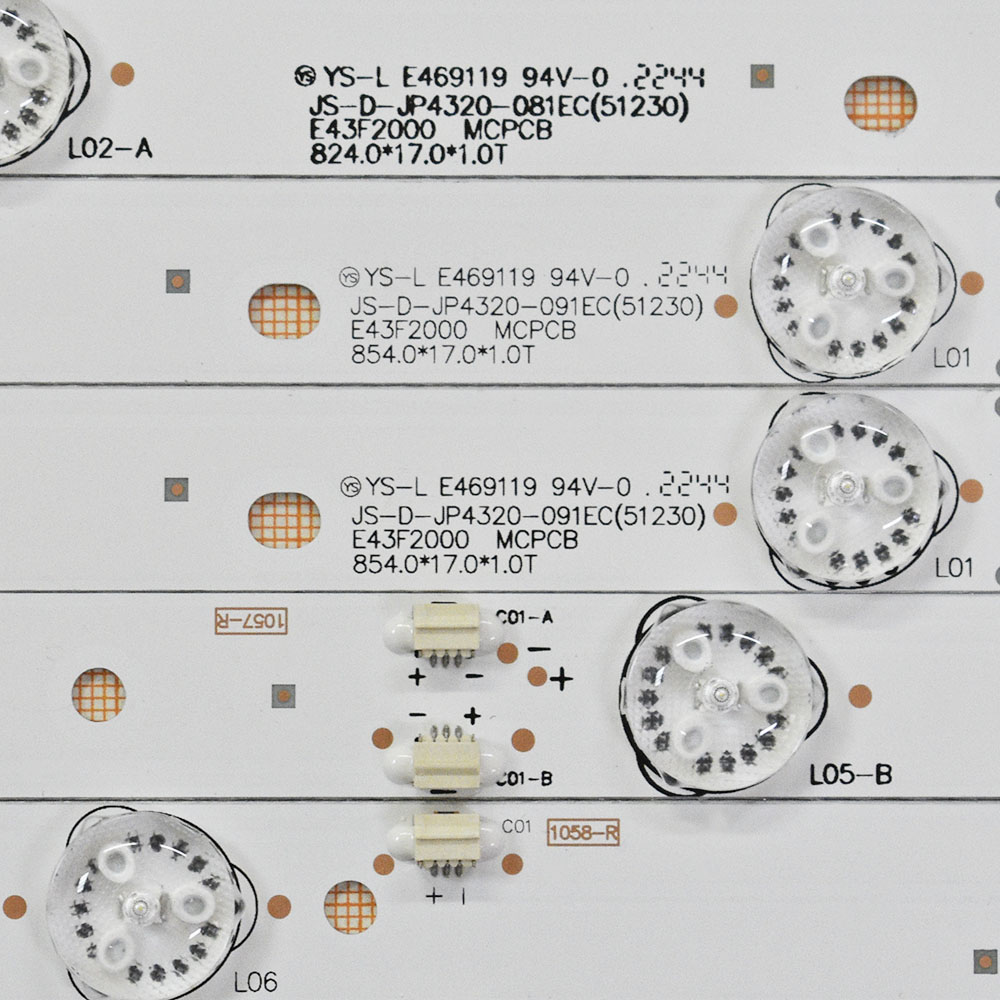

8. Маркировка. Сверьте маркировку старой подсветки с JS‑D‑JP4320‑081EC (51127), JS‑D‑JP4320‑091EC (51230) или с одним из аналогов из списка.

Важные рекомендации по установке

1. Разберите телевизор. Для точного подбора подсветки обязательно разберите телевизор и посмотрите маркировку старой подсветки.
2. Аккуратность при монтаже. Избегайте чрезмерного изгиба планок - это может повредить светодиоды и соединения.
3. Очистка посадочных мест. Перед установкой удалите загрязнения и остатки старого крепежа с поверхностей, куда будут монтироваться планки.
4. Правильная ориентация. Установите планки в соответствии с их расположением в телевизоре - строго соблюдайте порядок установки согласно схеме вашего ТВ.
5. Проверка подключения. Перед окончательной сборкой проверьте работу подсветки, подключив телевизор к сети.
6. Фиксация планок. Убедитесь, что планки надёжно закреплены и не смещаются при сборке корпуса. При необходимости используйте термостойкий скотч для фиксации (поскольку в комплекте его нет).
7. Поэтапное тестирование. Подключайте и проверяйте планки поочерёдно - так вы быстрее обнаружите возможный брак или ошибку монтажа.
8. Соблюдение полярности. При подключении убедитесь, что полярность соответствует оригинальной схеме.

Важно! На одну модель телевизора могут устанавливаться разные варианты подсветки. Перед покупкой обязательно сверяйте параметры старой детали с характеристиками этого комплекта. Если вы не уверены в совместимости или не имеете опыта ремонта техники, рекомендуем обратиться к квалифицированному специалисту сервисного центра.

Закажите комплект подсветки JS‑D‑JP4320‑081EC/091EC - и наслаждайтесь ярким, чётким и равномерным изображением на вашем 43‑дюймовом телевизоре!
