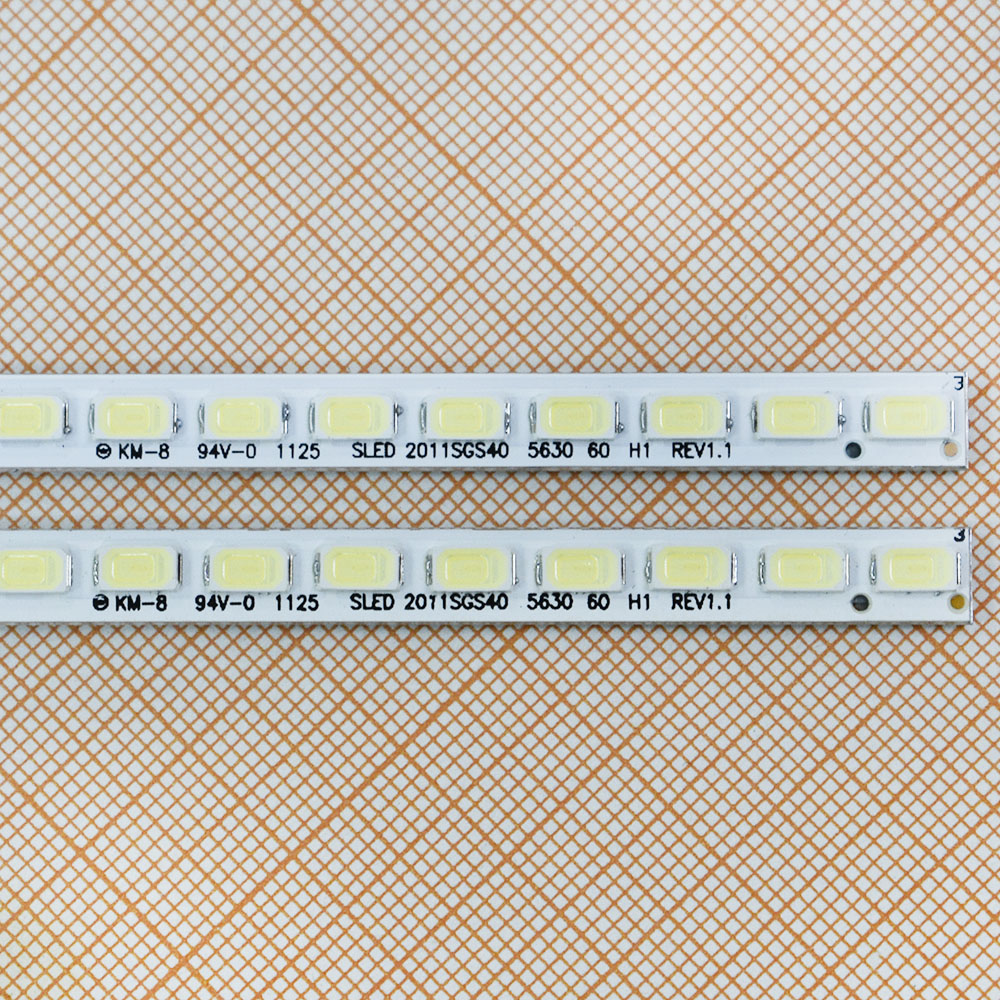

Комплект подсветки SLED 2011SGS40 5630 60 H1 REV1.1

Комплект подсветки SLED 2011SGS40 5630 60 H1 REV1.1

Технические характеристики:

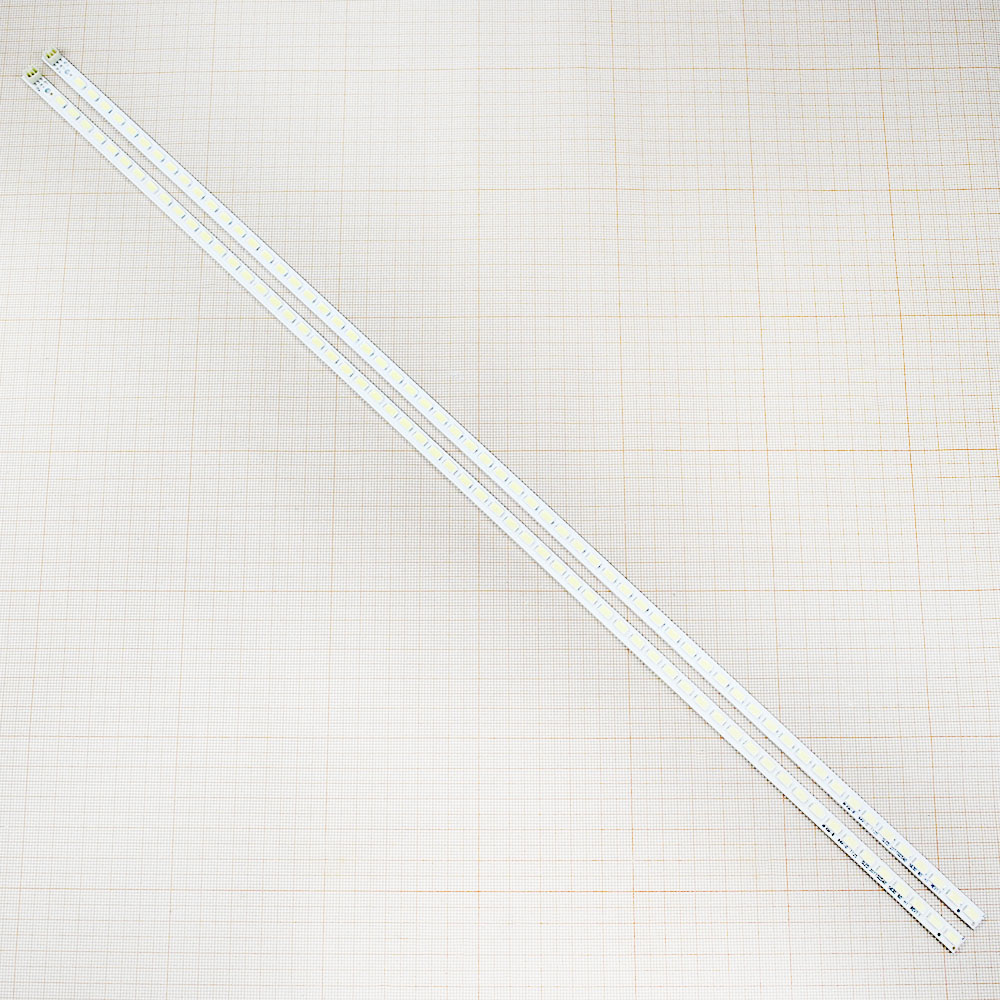

• Длина планки: 455 мм
• Количество светодиодов: 60 LED
• Напряжение светодиодов: 3В
• Материал подложки: алюминий
• Термоскотч: присутствует

Совместимость с телевизорами:

• AOC: LE40H1342
• TCL: L40F3200B
• ChangHong: LED40880IX
• HANNSPREE: HSG1211
• Toshiba: 40BL702B, LE4050FDA, LE4050 (A, B), LE4052 (A, B)
• Grundig: 40VLE6142C, 40FLE9170SH, 40VLE8270BH, 40VLE8160WL
• Arcelik: A40-LEG-6SS, A40-LEG-6B, A40-LEG-6W
• SHARP: LC-40LE510RU. LC-40LE240RUX, LC-40LE511
• Hisense: LED40K16X3D
• Philips: 40PFL4707/F7 DS1, 40PFL4907/F7 DS1
• Vestel: 40PF7030, 40PF5010
• BEKO: B40-LEM-3B, B40-LRG-6B
• SUNNY: SN040LD18VG75B-V2FM

Совместимые коды и маркировки:

• SLED 2011SGS40 5630 60 H1 REV1.0_core 452mm LJ64-03567A
• SLED 2011SGS40 5630 60 H1 REV1.1
• 40INCH-L1S-60 G1GE-400SM0-R6[10.11.14]
• 40INCH-L1S-60 G1GE-400SM0-R6[10.11.11]

Совместимые матрицы:

• LTA400HL10
• LTA400HF24
• LTA400HM01
• LTA400HM08
• LTA400HM13
• LTA400HM21
• LTA400HM24

Инструкция по установке

Порядок монтажа:

1. Демонтируйте заднюю панель телевизора
2. Аккуратно извлеките старую подсветку
3. Очистите посадочное место от пыли
4. Установите новую планку согласно заводской схеме
5. Проверьте правильность расположения светодиодов

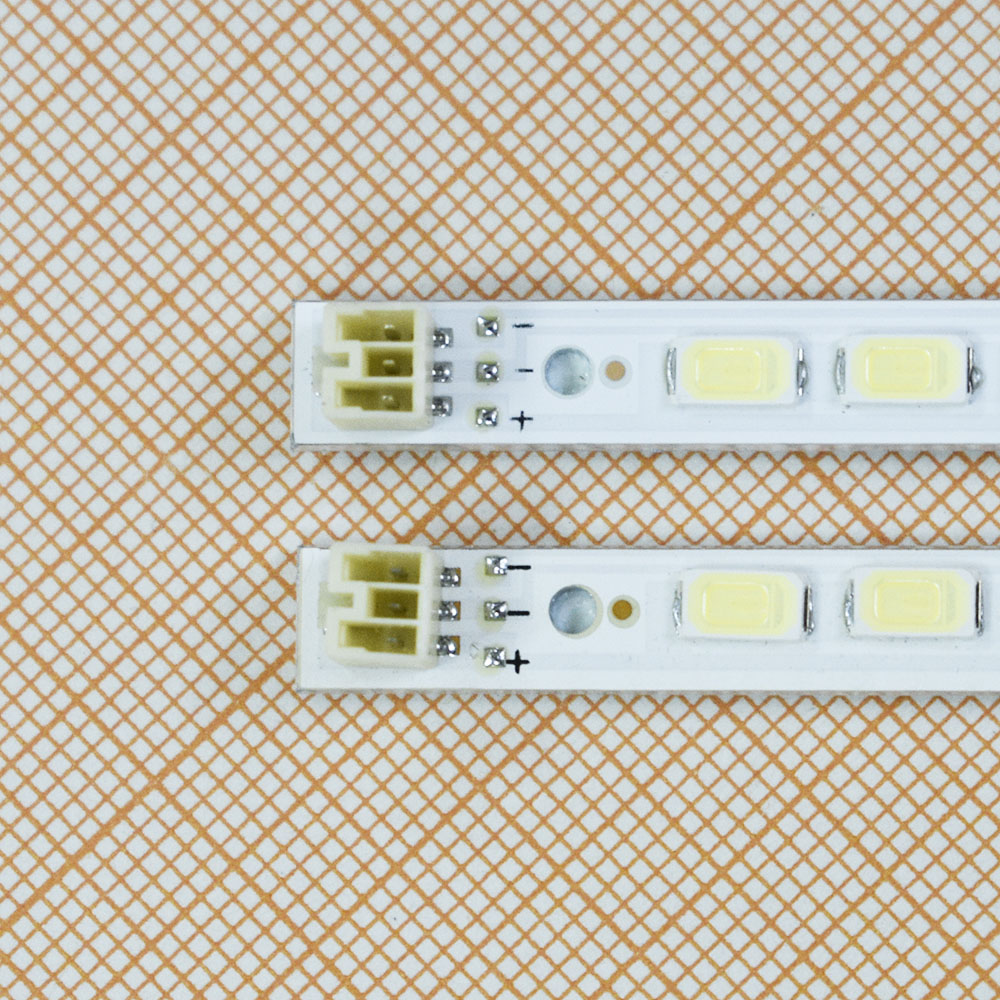

Подключение:

• Подсоедините все электрические контакты
• Убедитесь в надёжности фиксации
• Проверьте целостность термоскотча

Тестирование:

• Подключите телевизор к электросети
• Включите устройство
• Проверьте равномерность подсветки
• Оцените работу при разных уровнях яркости

Важные рекомендации:

• Соблюдайте осторожность при монтаже
• Проверяйте правильность полярности подключения
• Контролируйте равномерность зазора между подсветкой и матрицей
• Избегайте повреждения термоскотча

Гарантийные условия:

• Перед установкой проверьте комплект на целостность
• При обнаружении дефектов не используйте подсветку
• В случае сомнений обратитесь к квалифицированным специалистам
