Комплект подсветки 2012SVS40, 6 pin, 2D

Комплект подсветки 2012SVS40, 6 pin, 2D

Технические характеристики:

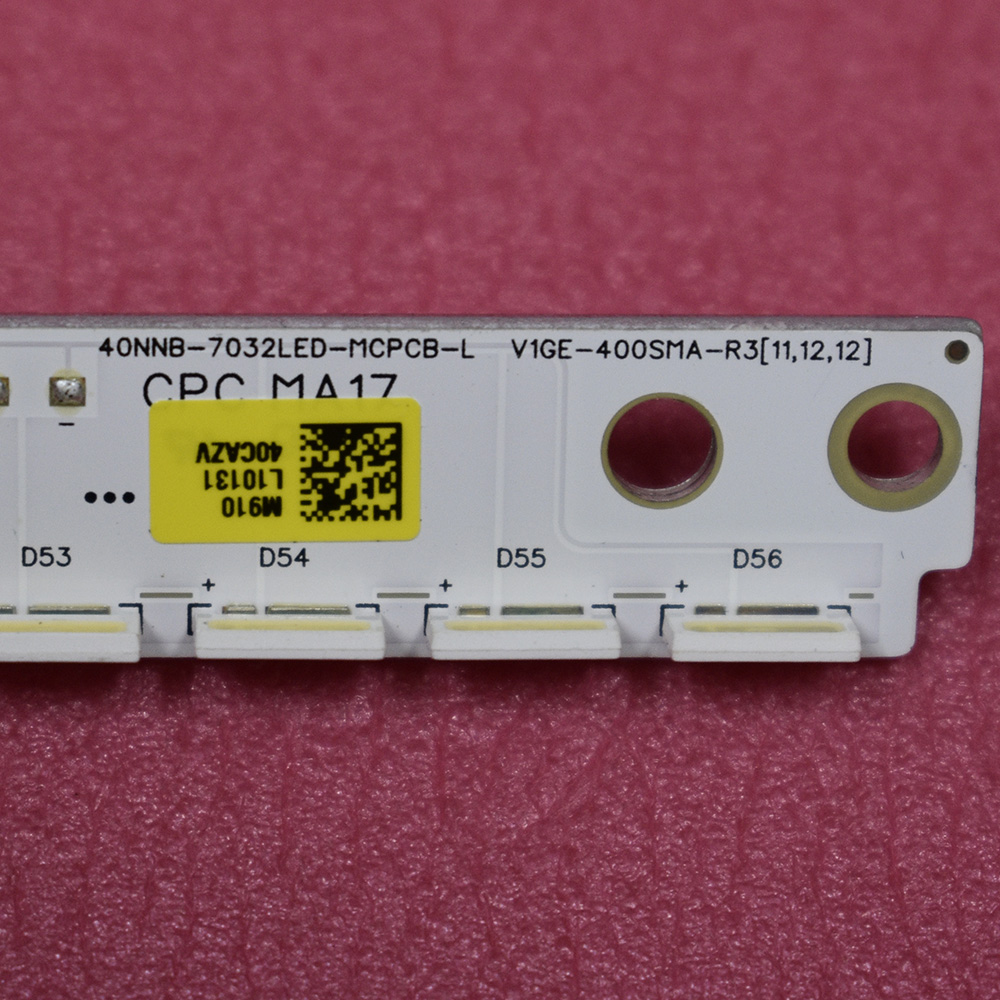

• Маркировка: SAMSUNG 2012SVS40 7032NNB LEFT56 2D REV1.1 / SAMSUNG 2012SVS40 7032NNB RIGHT56 2D REV1.1

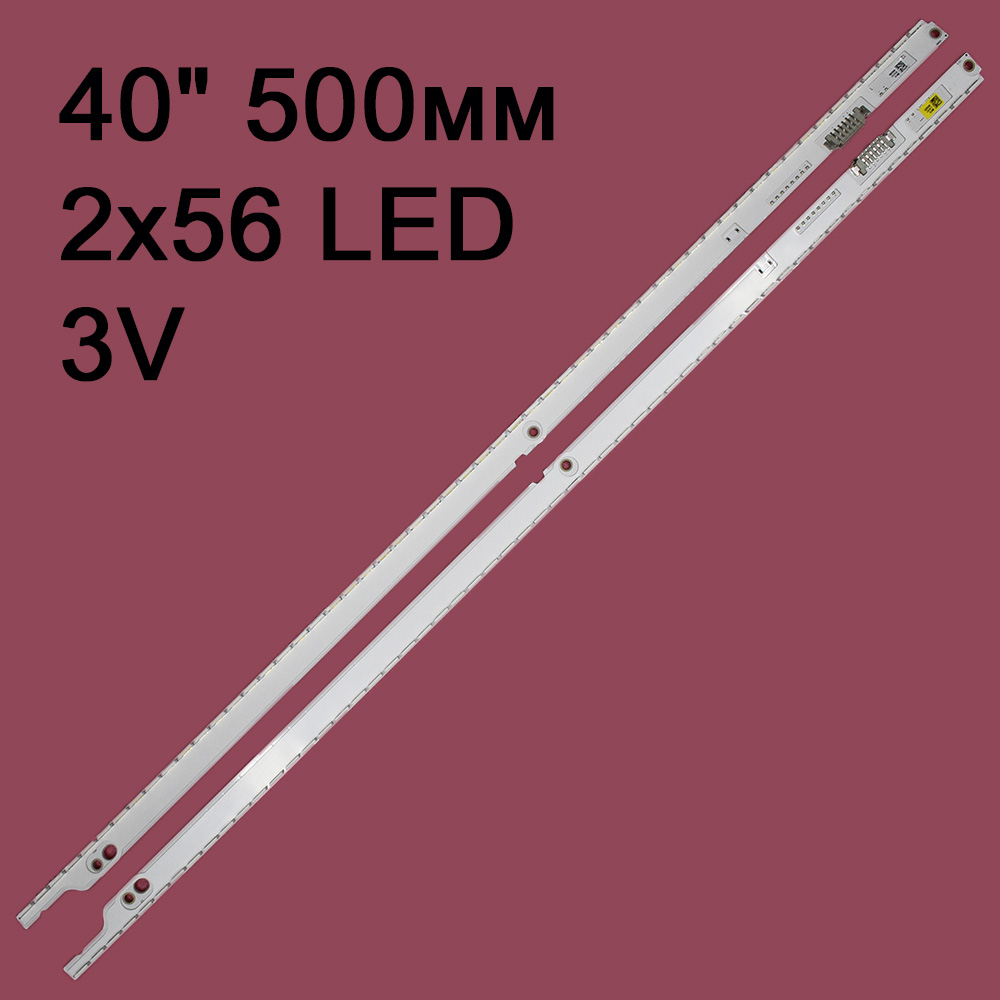

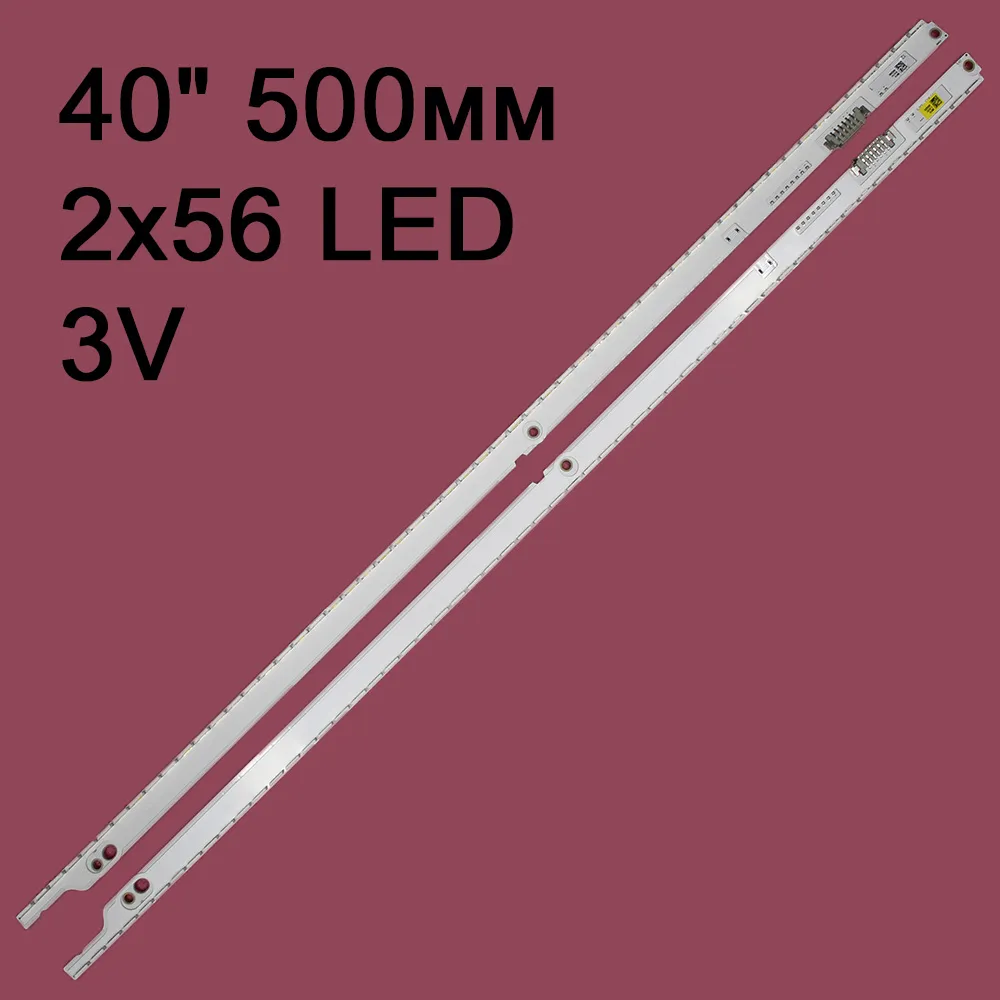

• Диагональ экрана: 40"
• Количество светодиодов: 56 шт
• Напряжение светодиодов: 3В
• Длина планки: 500 мм

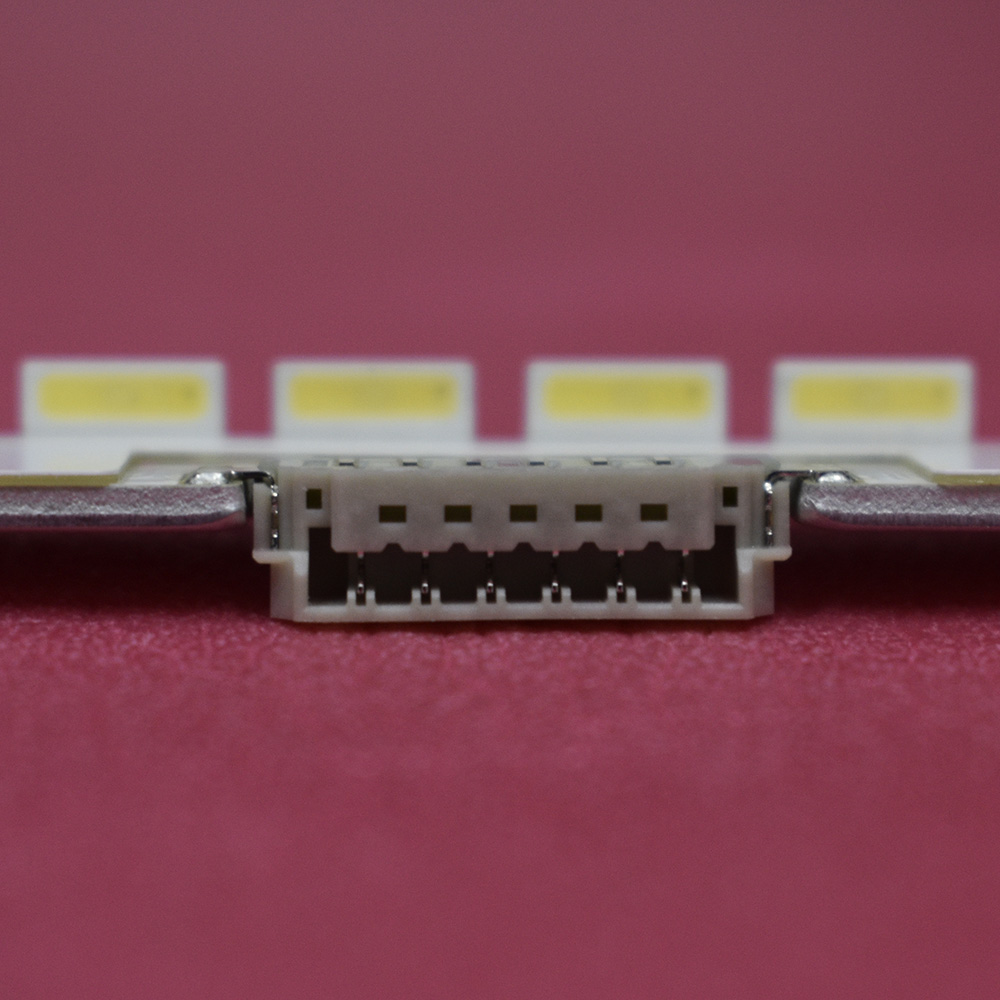

• Тип разъёма: 6 pin
• Тип подложки: алюминий

Аналоги подсветки:

• 2012SVS40
• BN96-21711A
• BN96-21712A
• V1GE-400SMA-R3
• V1GE-400SMB-R3
• 40NNB-7032LED-MCPCB-L
• 40NNB-7032LED-MCPCB-R
• 40NNB 3D-7032LED-MCPCB-L
• V2GE-400SMA-R3(11,12,12)
• 40NNB 3D-7032LED-MCPCB-R
• V2GE-400SMB-R3

Совместимость (матрицы):

• LTJ400HJ08
• LTJ400HM09-L
• LTJ400HV08-L
• LE400BGA-B1
• CY-LE400BGSV1L

Совместимость (телевизоры Samsung):

• UE40ES5500K
• UE40ES5500P
• UE40ES5500W
• UE40ES5505K
• UE40ES5507K
• UE40ES5530W
• UE40ES5537K
• UE40ES5550W
• UE40ES5557K
• UE40ES5700S
• UE40ES5705S
• UE40ES5800S
• UE40ES6100W
• UE40ES6307U
• UE40ES6530S
• UE40ES6540S
• UE40ES6547U
• UE40ES6570S
• UE40ES6577U
• UE40ES6710S
• UE40ES6717U
• UE40ES6727U
• UE40ES6757M
• UE40ES6800S
• UE40ES6140W
• UE40ES6200S
• UE40ES6300U
• UE40ES6550S
• UE40ES6720S

Инструкция по установке

Порядок монтажа:

1. Демонтируйте заднюю панель телевизора
2. Аккуратно извлеките старую подсветку
3. Очистите посадочное место от пыли
4. Установите новые планки согласно заводской схеме
5. Проверьте правильность расположения светодиодов

Подключение:

• Подсоедините все электрические контакты
• Убедитесь в надёжности фиксации
• Проверьте целостность соединений

Тестирование:

• Подключите телевизор к электросети
• Включите устройство
• Проверьте равномерность подсветки
• Оцените работу при разных уровнях яркости

Важные рекомендации:

• Соблюдайте осторожность при монтаже
• Проверяйте правильность полярности подключения
• Контролируйте равномерность зазора между подсветкой и матрицей
• При отсутствии термоскотча используйте рекомендованные материалы для крепления

Гарантийные условия:

• Перед установкой проверьте комплект на целостность
• При обнаружении дефектов не используйте подсветку
• В случае сомнений обратитесь к квалифицированным специалистам
