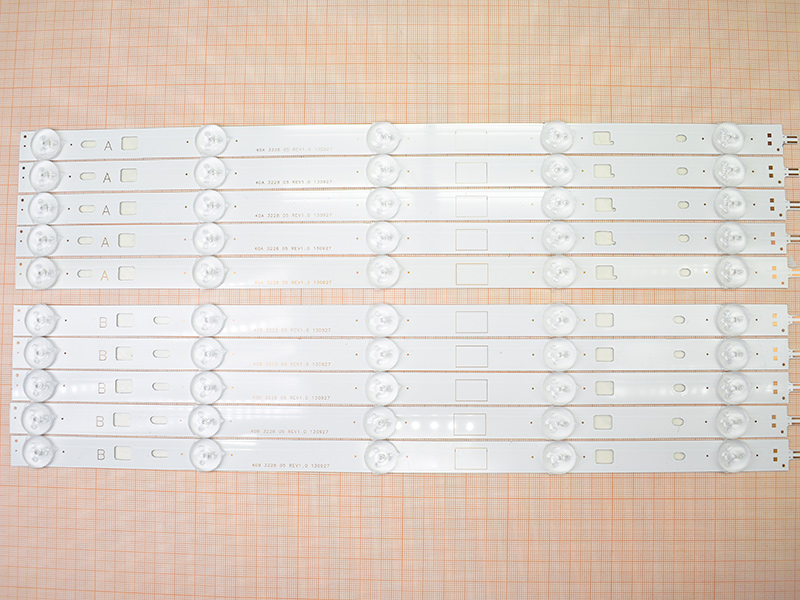

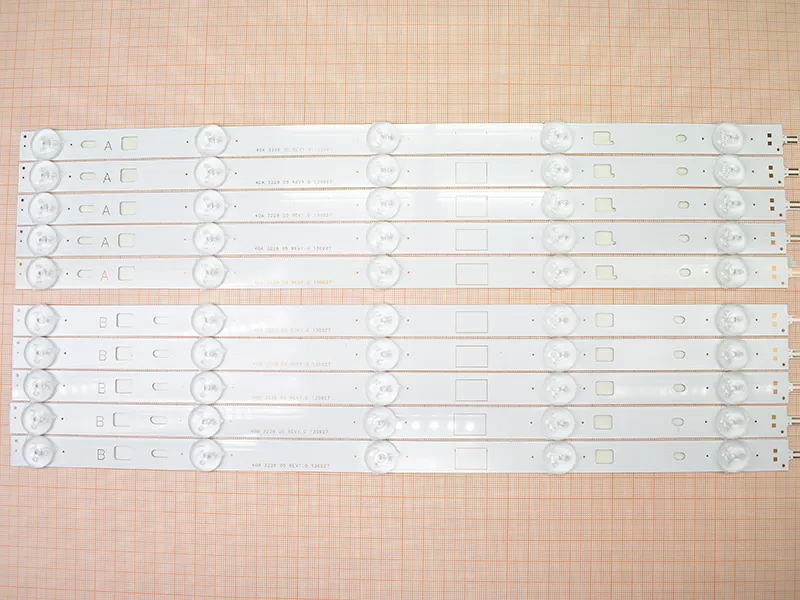

Комплект подсветки 2013SONY40A/B 3228 05

Комплект подсветки 2013SONY40A/B

Технические характеристики:

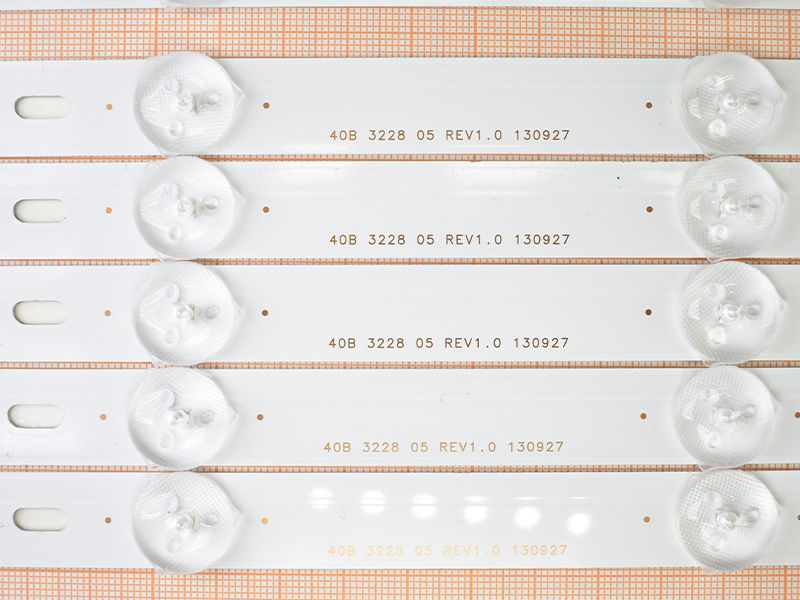

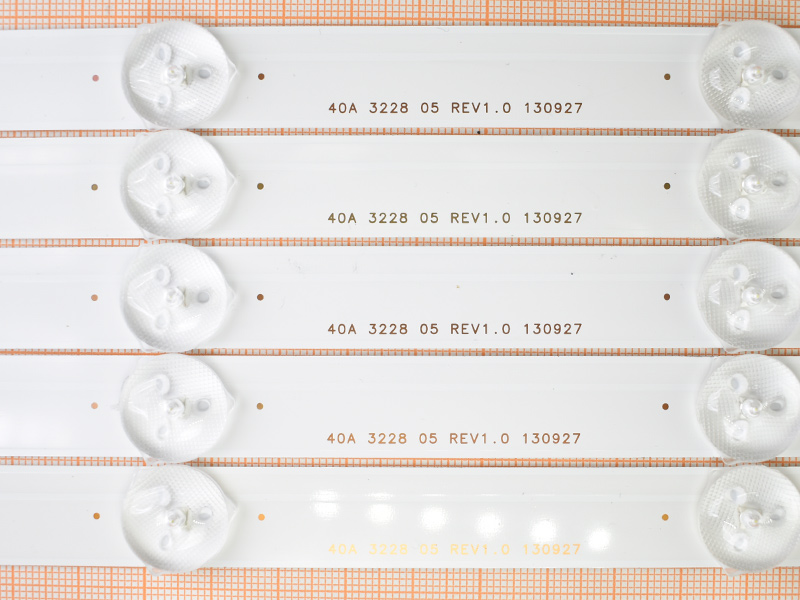

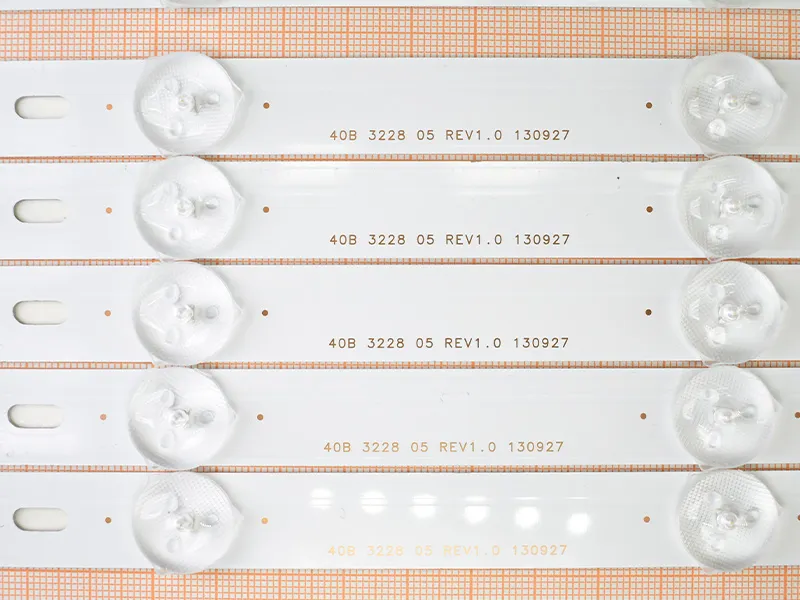

• Маркировка: 2013SONY40A 3228 05 REV1.0 130927 / 2013SONY40B 3228 05 REV1.0 130927
• Количество светодиодов: 5 шт.
• Длина планки: 388 мм
• Расстояние между центрами линз: 84 мм
• Материал подложки: алюминий
• Термоскотч: отсутствует

Совместимость (телевизоры Sony):

Серия R353:

• KDL-40R353B
• KDL-40R353C
• KDL-40RE353
• KDL-40RD353

Серия R450:

• KDL-40R450B
• KDL-40R453B
• KDL-40R455B

Серия R480:

• KDL-40R480B
• KDL-40R483B
• KDL-40R485A

Серия W600:

• KDL-40W600B
• KDL-40W605B

Дополнительные модели:

• KDL-40RM10B

Совместимые матрицы:

• LSY400HN01-204
• LSY400HN01-207
• LSY400HN01-C01
• LSY400HM03-A02
• NS4S400DND01
• NS4S400DND11
• 4-528-221-02
• 4-487-880-05

Возможные аналоги:

• LM41-00066F
• LM41-00075A
• SAMSUNG 2013SONY40A 3228 05 REV1.0
• SAMSUNG 2013SONY40B 3228 05 REV1.0
• SAMSUNG 2013SONY40A 3228 05 REV1.1
• SAMSUNG 2013SONY40B 3228 05 REV1.1
• 1-889-701-11
• 1-889-702-11
• 1-734-767-11
• 2013SONY40A
• 2013SONY40B
• 2013SONY40

Инструкция по установке

Подготовка к монтажу:

• Отключите телевизор от электросети
• Дайте устройству остыть
• Подготовьте необходимые инструменты

Процесс установки:

• Демонтируйте старую подсветку
• Установите новую планку согласно схеме
• Проверьте правильность подключения
• Убедитесь в равномерности освещения
• Проведите тестовый запуск

Важные замечания:

• Соблюдайте полярность при подключении
• Будьте осторожны при монтаже
• Проверяйте отсутствие пыли на светодиодах
• При обнаружении неисправностей отключите питание

Гарантия качества:
Перед установкой проверьте комплект на целостность и отсутствие повреждений. При возникновении вопросов обратитесь к квалифицированным специалистам.
