Комплект подсветки 43 V15 ART3 FHD REV 1.1

Комплект подсветки 43" V15 ART3 FHD REV 1.1

Технические характеристики:

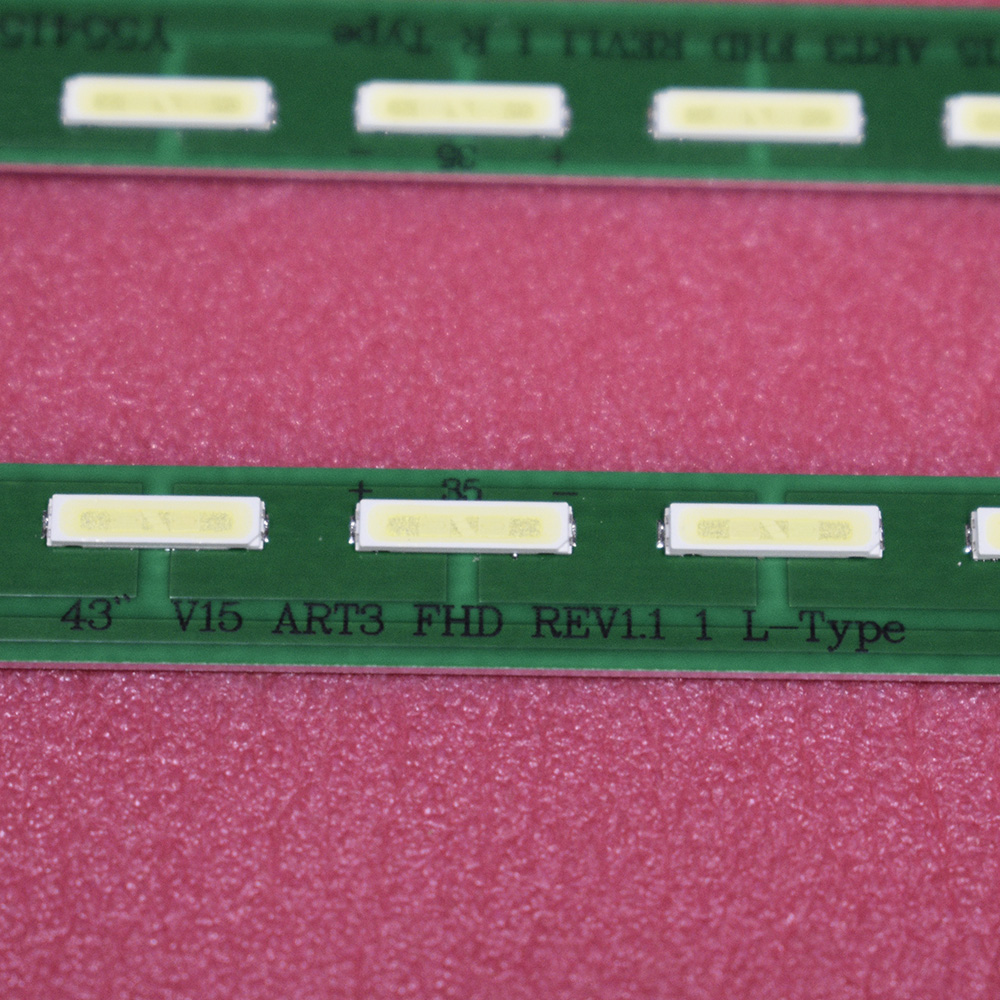

• Маркировка: 43" V15 ART3 FHD REV 1.1 1 R-TYPE / 43" V15 ART3 FHD REV 1.1 1 L-TYPE

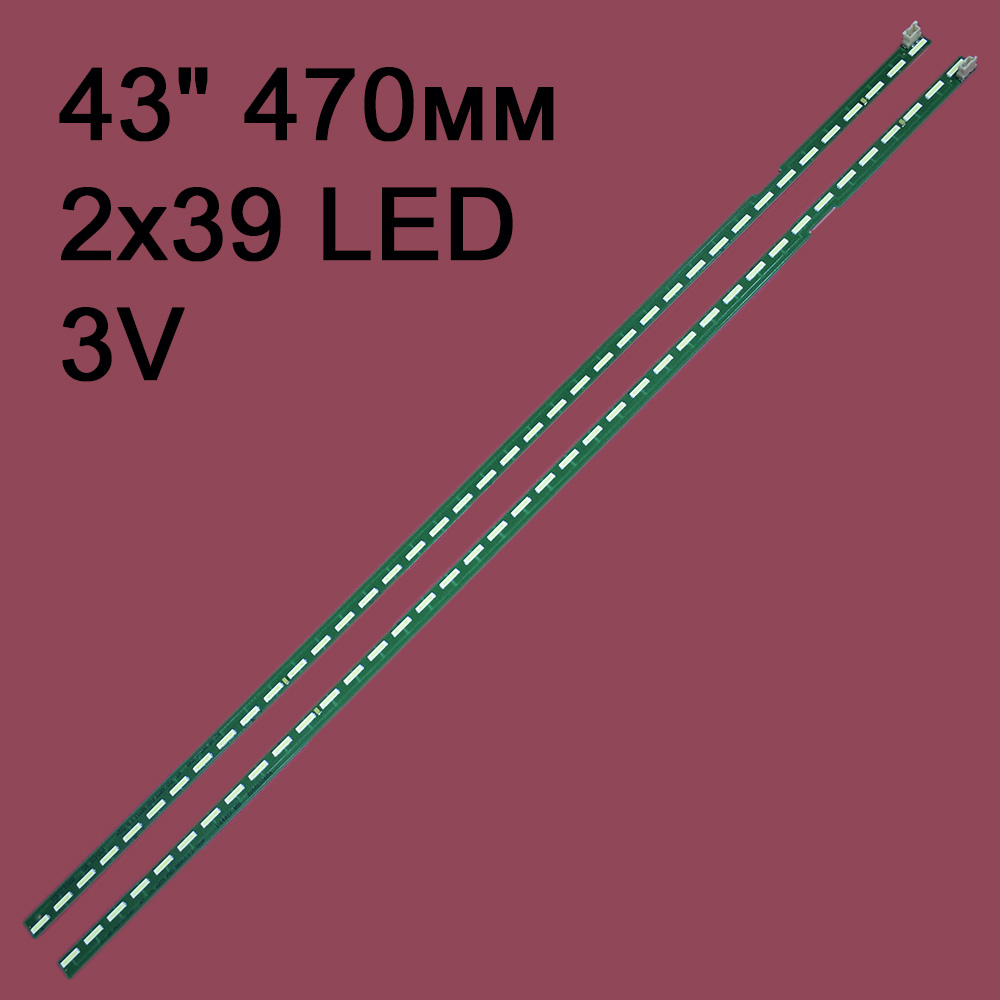

• Диагональ экрана: 43 дюйма
• Количество светодиодов: 39 шт.
• Напряжение светодиодов: 3В
• Длина планки: 470 мм

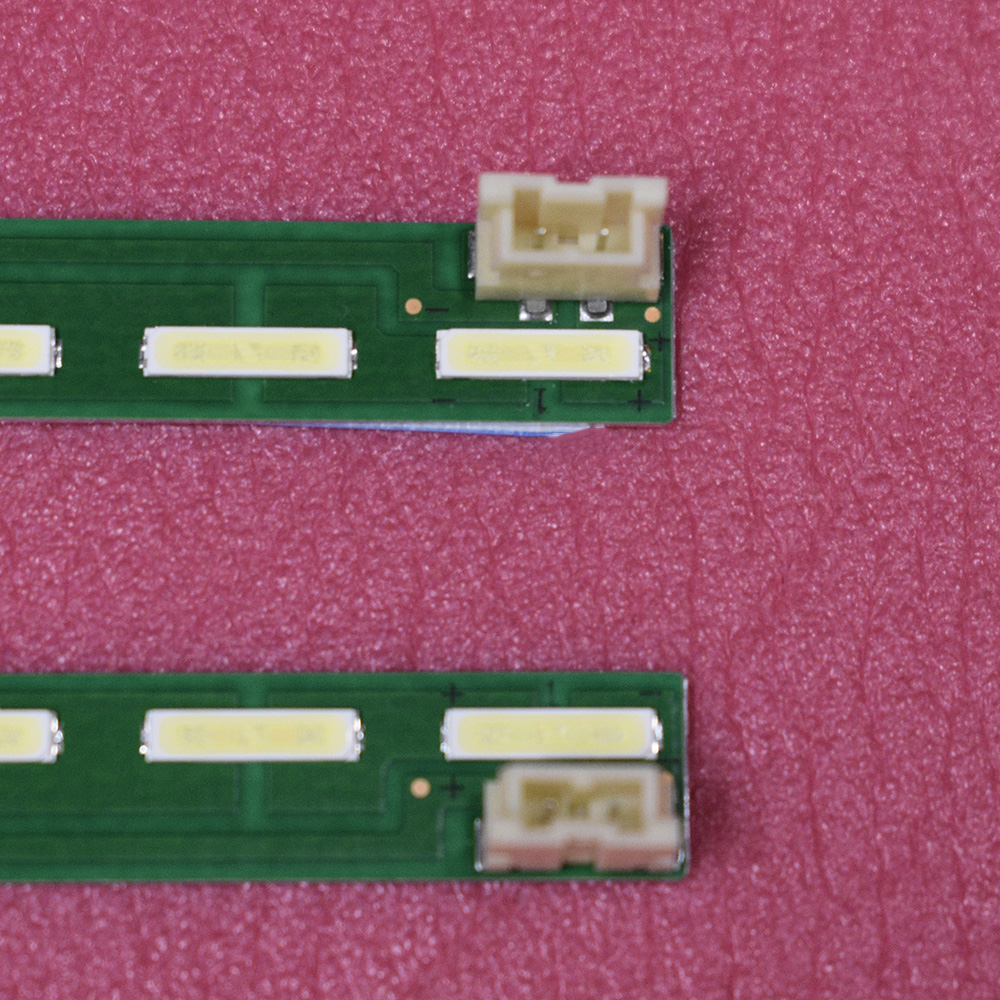

• Тип разъема: 2 pin
• Материал подложки: алюминий
• Термоскотч: присутствует

Совместимость (телевизоры LG):

Серия LF:

• 43LF5400, 43LF540V, 43LF5410
• 43LF5700, 43LF570V
• 43LF5900, 43LF590V
• 43LF6300, 43LF630V
• 43LF631V, 43LF632V
• 43LF634V, 43LF6350
• 43LF635V

Серия LH:

• 43LH541V
• 43LH560V
• 43LH5880

Серия LX:

• 43LX310C
• 43LX340, 43LX340H
• 43LX341C
• 43LX540S
• 43LX560H
• 43LX570H
• 43LX761H
• 43LX770H
• 43LX774H

Серия SE:

• 43SE3KB
• 43SE3KE

Серия SM:

• 43SM5B

Серия UF:

• 43UF6400
• 43UF6750
• 43UF6800
• 43UF690V
• 43UF770T
• 43UF771V
• 43UF9000

Совместимые матрицы:

• LC430EQE FH M1
• LD430EUE-FHB1
• LC430EUE-FHM1, FHM2, FHM3
• LD430EUE(FH)(B1)
• LC430EUE(FH)(M1-M3)

Возможные аналоги:

• 43" V15 ART3 FHD
• 43" V15 ART3 FHD REV1.1 (L/R-Type)
• 6916L-2246A, 6916L-2247A
• 6916L2246A, 6916L2247A
• 6916L-2188A, 6916L-2189A
• MAK63207801, MAK63207801A
• G1GAN01-0793A, G1GAN01-0794A
• Радиатор 6922L-0145A

Инструкция по установке и важные замечания

Порядок установки:

1. Полностью отключите телевизор от электросети
2. Дайте устройству остыть до комнатной температуры
3. Аккуратно демонтируйте старую подсветку
4. Установите новые планки согласно заводской схеме расположения
5. Проверьте правильность подключения всех контактов
6. Убедитесь в равномерности освещения экрана
7. Выполните тестовый запуск для проверки работоспособности

Меры предосторожности:

• Соблюдайте полярность при подключении
• Будьте внимательны при монтаже планок
• Используйте термоскотч согласно инструкции
• Проверяйте отсутствие пыли на светодиодах
• При обнаружении неисправностей немедленно отключите питание

Гарантия качества:
Перед установкой рекомендуется проверить комплект на наличие всех элементов и отсутствие механических повреждений. В случае сомнений обратитесь к квалифицированным специалистам для консультации.
