Комплект подсветки 47 V6 Edge FHD

Комплект подсветки 47" V6 Edge FHD

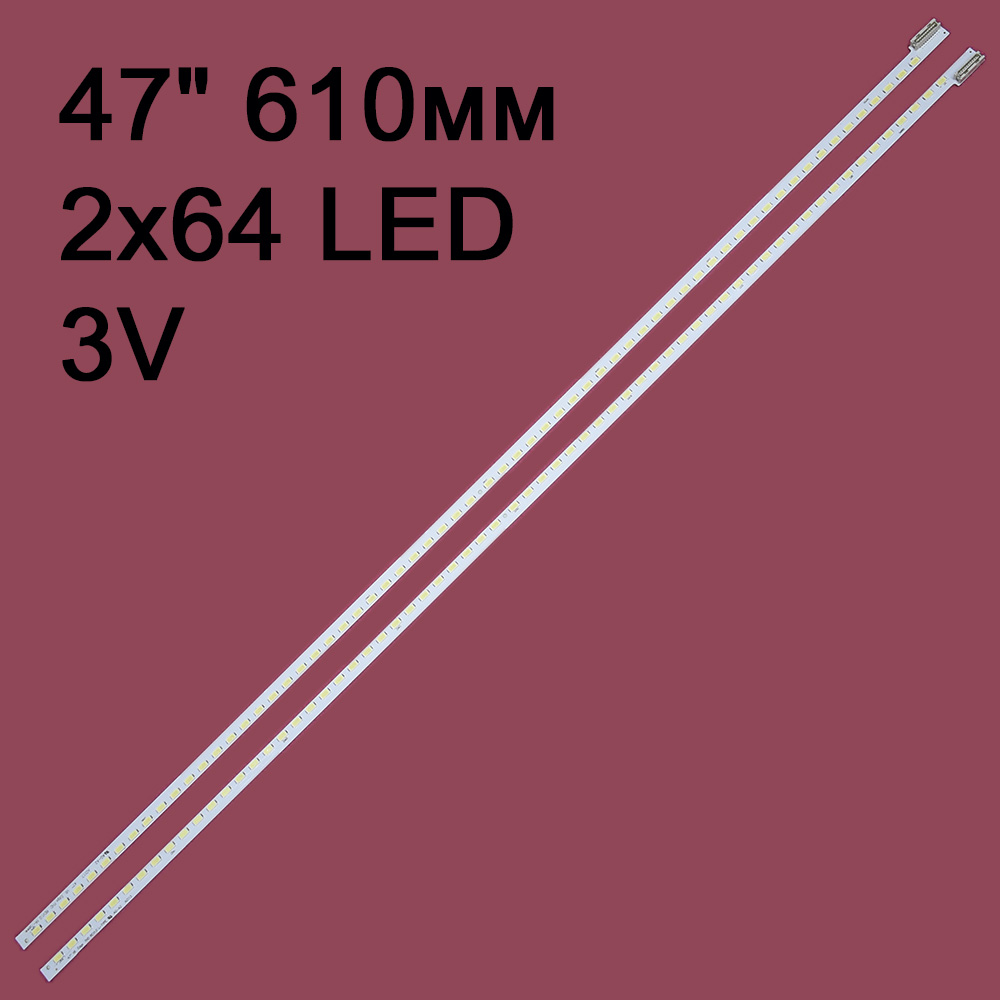

Технические характеристики:

• Диагональ экрана: 47 дюймов
• Тип подсветки: Edge LED (боковая)
• Количество планок в комплекте: 2 шт.
• Распределение светодиодов: 2x64
• Общее количество светодиодов: 128 шт.
• Длина линейки: 610 мм
• Напряжение светодиодов: 3В
• Материал основы: алюминий
• Термоскотч: присутствует

Взаимозаменяемые модели:

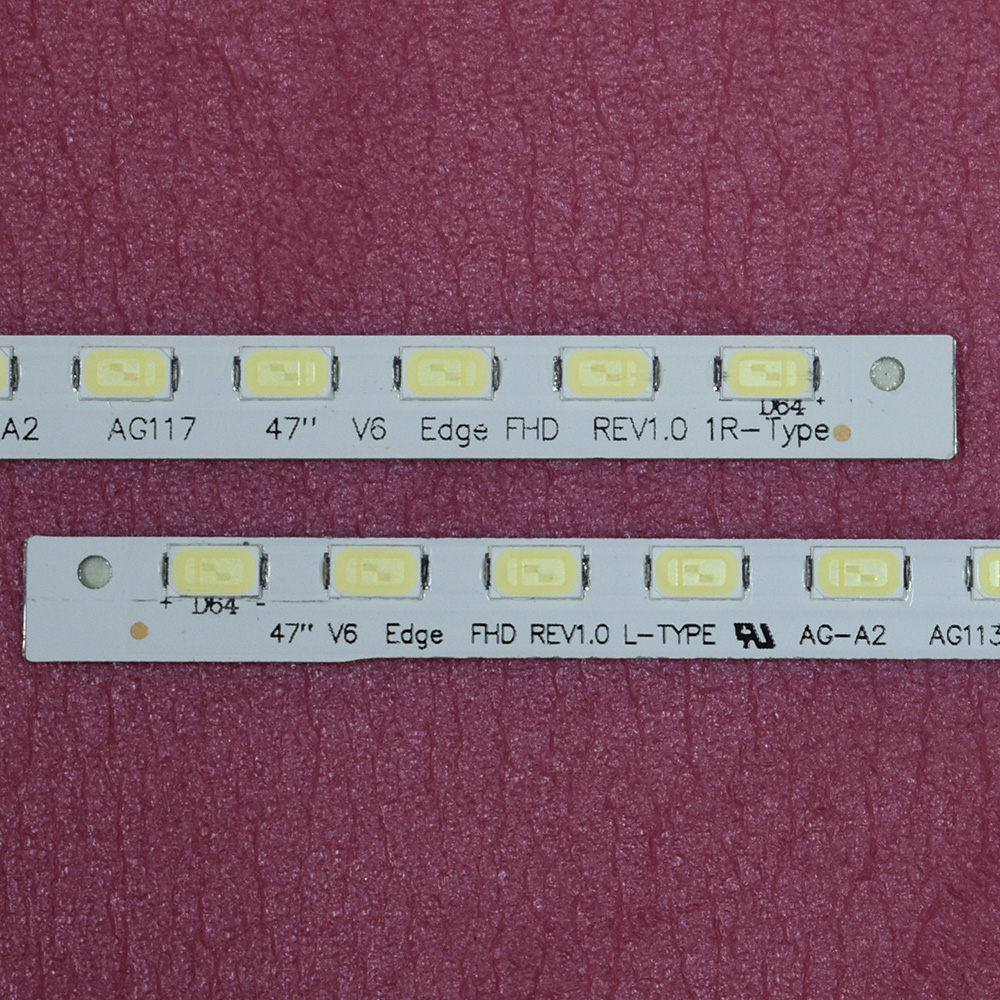

• 47" V6 Edge
• 47" V6 Edge FHD REV1.0 1 L-Type
• 47" V6 Edge FHD REV1.0 1 R-Type
• 6920L-0089A
• 6920L-0089B
• 3660L-0369A

Совместимость (телевизоры):

• Hisense: LED47T36X3D
• LG: 47LV3200, 47LV3500, 47LV3600, 47LV4400, 47LV5500, 47LW3500, 47LW450U, 47LW4500, 47LW5300, 47LW573S, 47LW575S, 47LW650S, 47LW650T, 47LW6500
• Philips: 47PFL7606H/60, 47PFL7666H/12
• Skyworth: 47E82RD, 47E92RD
• Toshiba: 47TL515U

Совместимые матрицы:

• LC470EUN-SDF1
• LC470EUN-SDF2
• LC470EUN-SDF3
• LC470EUE-SDV1
• LC470EUF-SDP1
• LC470EUF-SDF2
• LC470EUF-SDF3
• LC470EUG-RDV2
• LC470EUF-SDF1
• LC470EUF-SDA1

Рекомендации по установке:

1. Отключите телевизор от электросети
2. Дайте устройству остыть
3. Демонтируйте старую подсветку
4. Установите новые планки согласно схеме
5. Проверьте правильность подключения
6. Убедитесь в равномерности освещения
7. Проведите тестовый запуск

Важные примечания:

• Соблюдайте полярность подключения
• Будьте аккуратны при установке боковых планок
• Используйте термоскотч согласно инструкции
• Проверяйте отсутствие пыли на светодиодах

При неисправностях немедленно отключайте питание

При возникновении вопросов обращайтесь к специалистам для консультации.
