Комплект подсветки 65UJ63_UHD

Комплект светодиодной подсветки 65UJ63_UHD

Восстановите идеальное изображение на телевизоре LG - замените неисправную подсветку комплектом 65UJ63_UHD. Равномерное освещение экрана без засветов и тёмных участков без замены матрицы. Специально разработан для 65-дюймовых телевизоров LG с высоким разрешением UHD.

Что входит в комплект

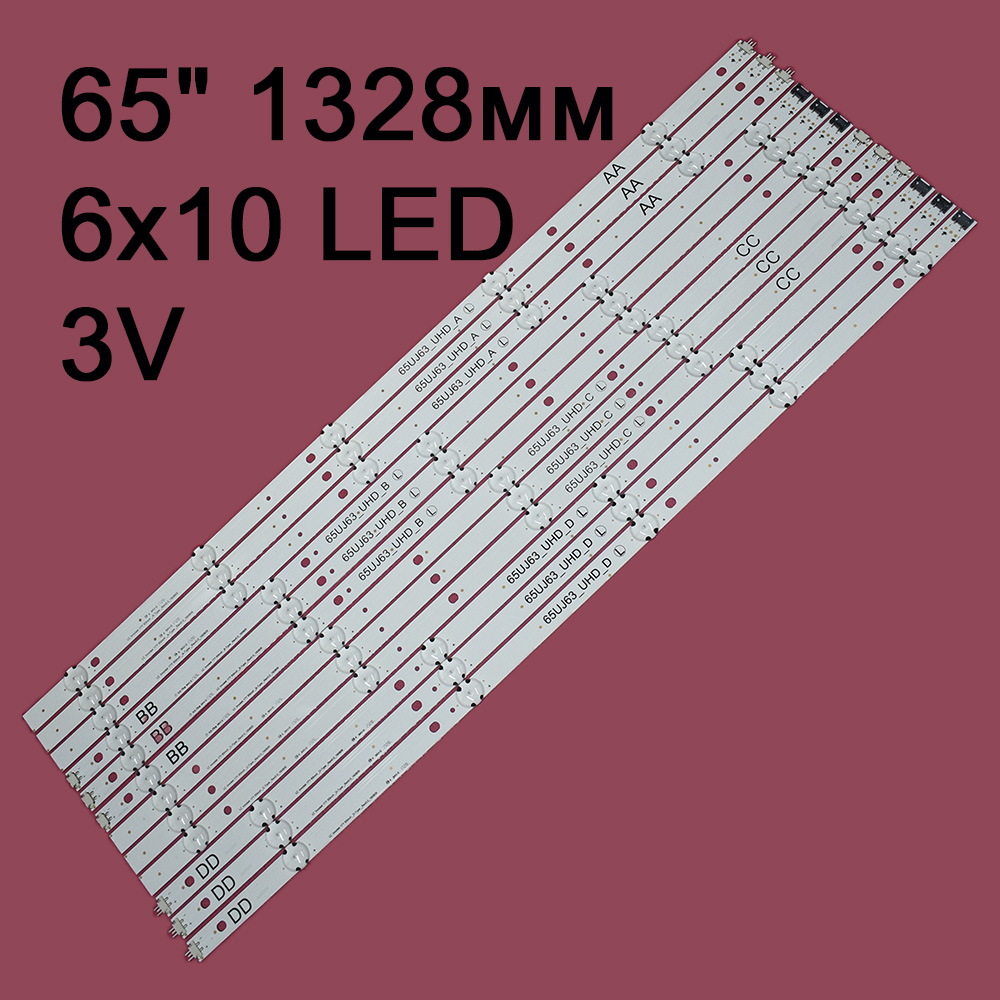

12 светодиодных планок на алюминиевой основе с термоскотчем - полная замена старой подсветки:

• 3 планки типа A (65UJ63_UHD_A);
• 3 планки типа B (65UJ63_UHD_B);
• 3 планки типа C (65UJ63_UHD_C);
• 3 планки типа D (65UJ63_UHD_D).

Основные характеристики

• Диагональ телевизора: 65 дюймов.
• Тип подсветки: Direct LED (задняя).
• Количество планок: 12 шт. (по 3 шт. каждого типа).
• Длина планки: 1320-1330 мм (в зависимости от типа A/B/C/D).
• Количество светодиодов на планке: 5 LED.
• Напряжение светодиода: 3 В.
• Материал подложки: алюминий.
• Наличие термоскотча: да.

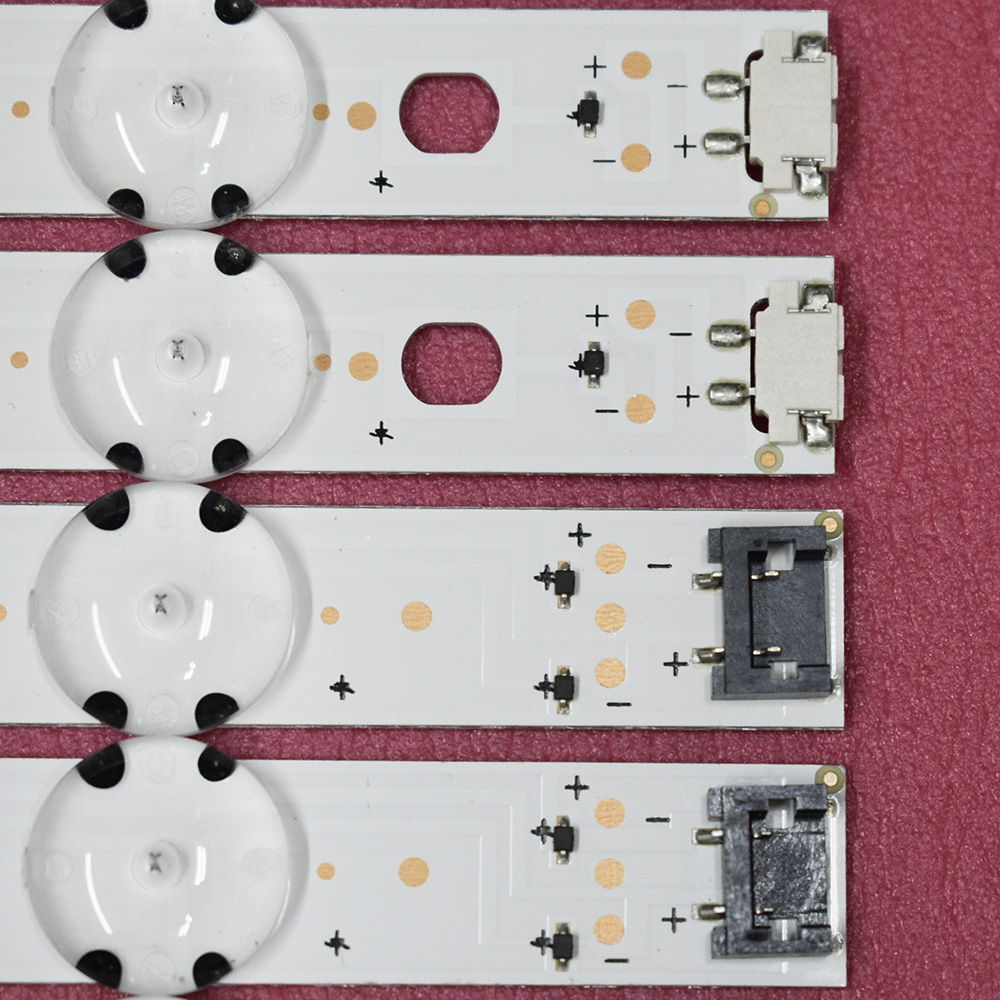

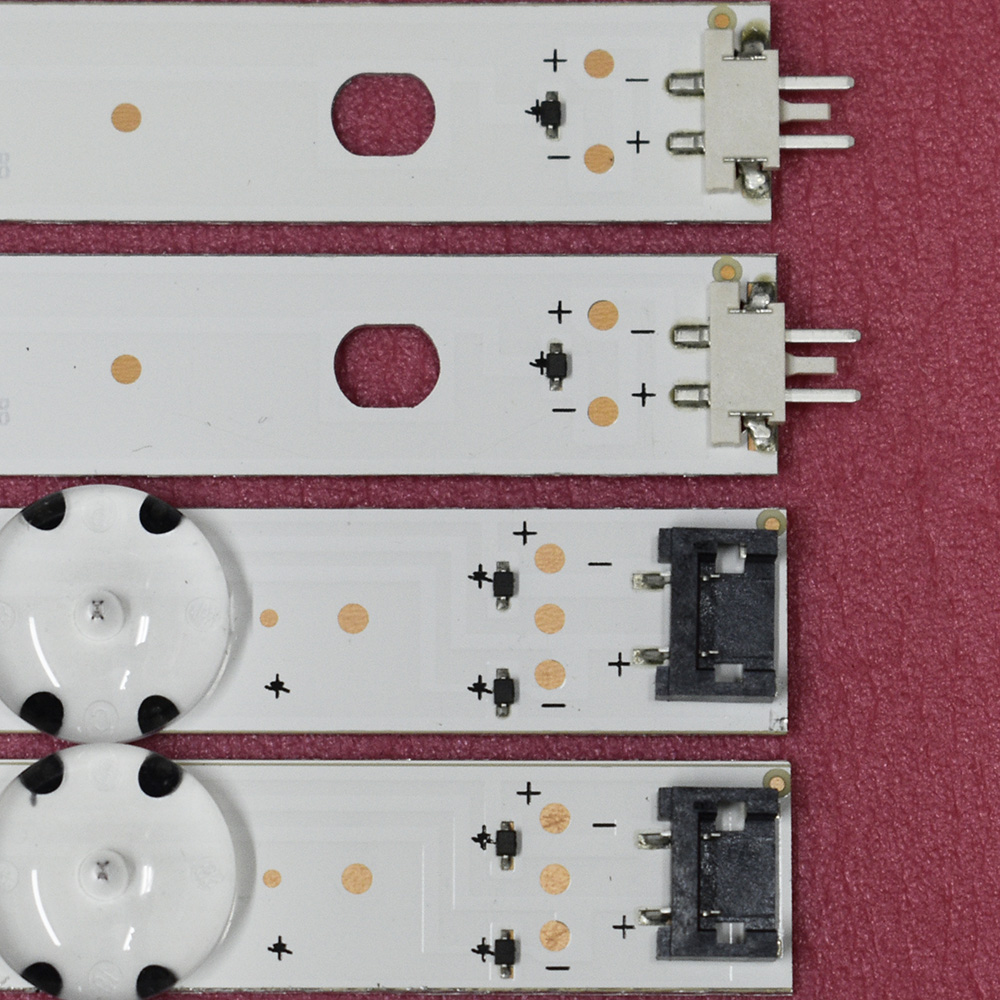

• Разъём подключения: 2 pin.
• Тип рассеивателя: «пуговка» LG.
• Расстояния между светодиодами:
• для типов A+B: 118-118-147-147-133-140-140-147-147 мм;
• для типов C+D: 147-147-140-140-133-147-147-118-118 мм.

Совместимые модели телевизоров LG

• 65UJ630V;
• 65UJ632T;
• 65UJ633T;
• 65UJ634V;
• 65UJ6300;
• 65UJ6307;
• 65UJ6309;
• 65UJ6320;
• 65UJ5500;
• 65UK6100.

Совместимые матрицы

• NC650DGE;
• NC650DGE-AAFX;
• NC650DGE-AAFX2;
• NC650DGE-AAFX3;
• NC650DGE-AAFX4;
• NC650DGE-AAFX5;
• NC650DGE-AAFX6;
• NC650DGE-AAFX7;
• NC650DGE-AAFXD.

Аналоги для подбора

• AGF78818401;

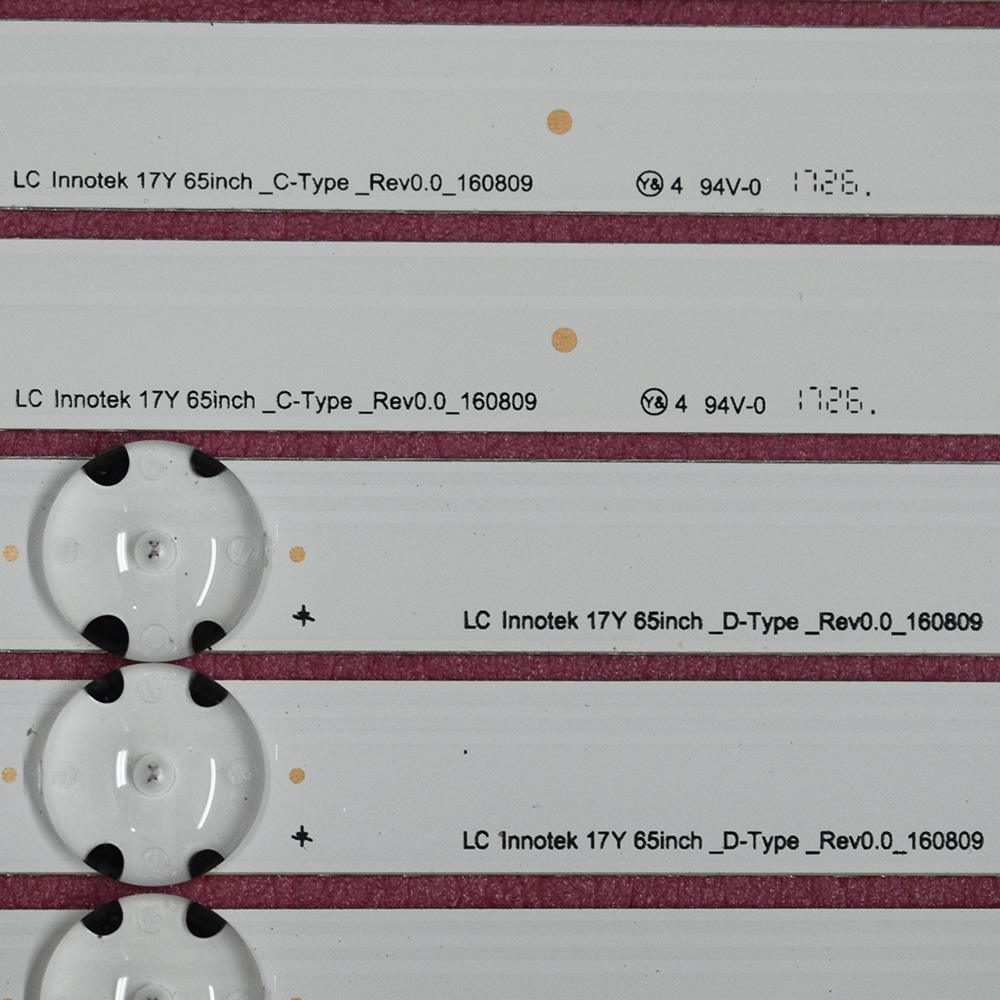

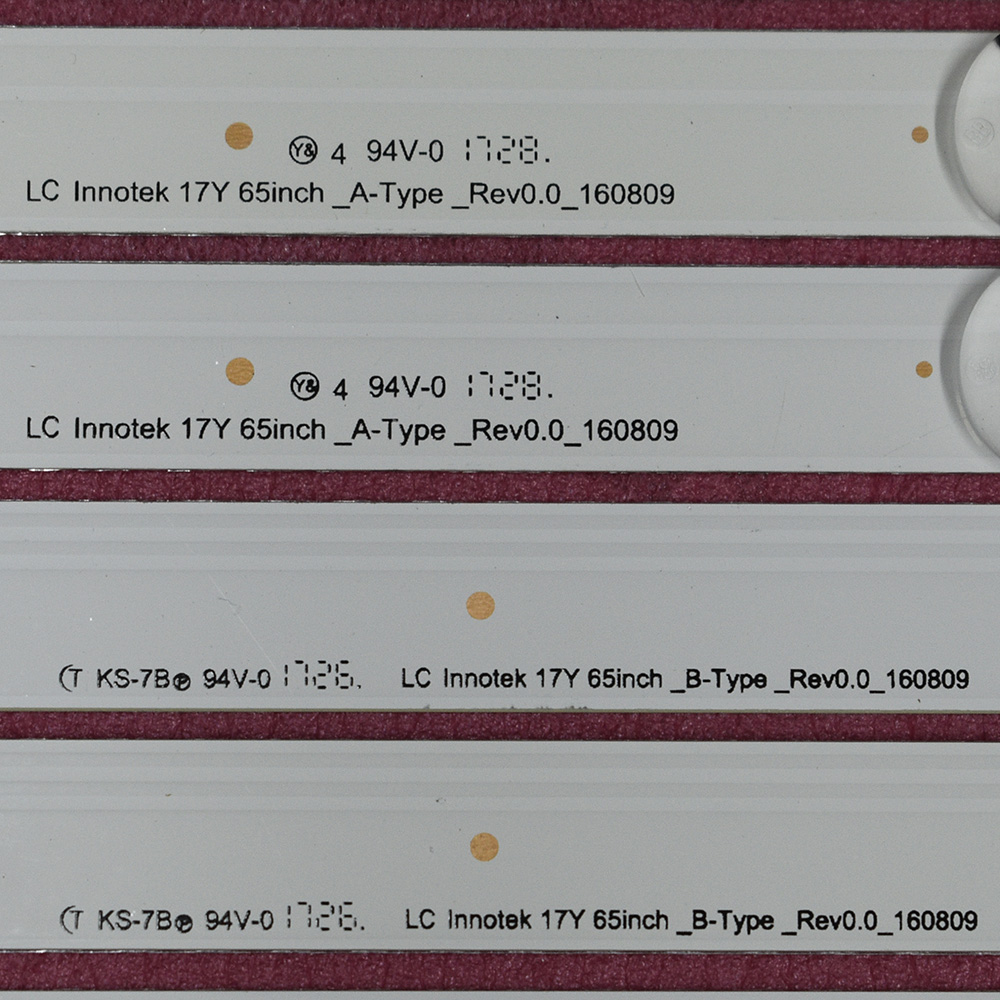

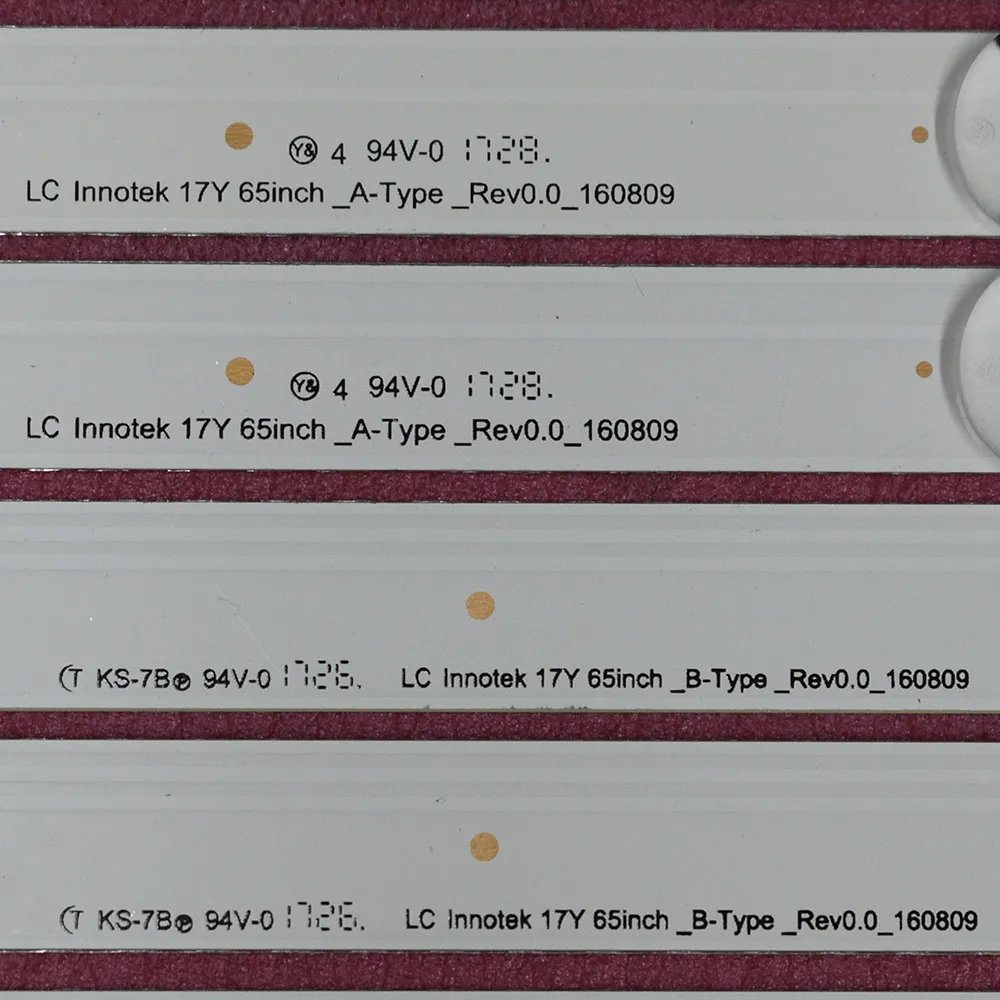

• RH Innotek 17Y 65inch_A-Type_Rev0.0_160809;
• RH Innotek 17Y 65inch_B-Type_Rev0.0_160809;
• RH Innotek 17Y 65inch_C-Type_Rev0.0_160809;
• RH Innotek 17Y 65inch_D-Type_Rev0.0_160809;
• EAV63673007;
• EAV63944201;
• EAV64054501;
• EAV64051101;
• EAV64054301.

Как убедиться, что подсветка подойдёт вашему телевизору

Перед заказом сравните новую подсветку с установленной у вас:

1. Длина планки. Должна составлять 1320-1330 мм в зависимости от типа (A, B, C или D).
2. Количество светодиодов. На каждой планке должно быть 5 LED.
3. Разъём подключения. Убедитесь, что у вас 2-контактный разъём (2 pin).
4. Расстояния между светодиодами. Сверьте последовательность расстояний для вашего типа планок (A+B или C+D).
5. Маркировка. Проверьте, совпадает ли маркировка на старой подсветке с одной из совместимых (например, 65UJ63_UHD_A, 65UJ63_UHD_B и т. д.).
6. Тип рассеивателя. Убедитесь, что в вашем телевизоре используется рассеиватель типа «пуговка» LG.

Важные рекомендации по установке

1. Правильная маркировка. Устанавливайте планки строго в соответствии с их типом (A, B, C, D) - перепутывание может привести к неравномерной подсветке экрана.
2. Аккуратность при монтаже. Избегайте чрезмерного изгиба планок - это может повредить светодиоды и соединения.
3. Очистка посадочных мест. Перед установкой удалите остатки старого термоскотча и загрязнения с поверхностей, куда будут монтироваться планки.
4. Фиксация планок. Убедитесь, что планки надёжно закреплены и не смещаются при сборке корпуса.
5. Проверка подключения. Перед окончательной сборкой проверьте работу подсветки, подключив телевизор к сети.

Важно! На одну модель телевизора могут устанавливаться разные варианты подсветки. Перед покупкой обязательно сверяйте параметры старой детали с характеристиками этого комплекта. Для сложных случаев рекомендуем обратиться к специалисту по ремонту телевизоров.

Закажите комплект подсветки 65UJ63_UHD - и наслаждайтесь ярким, чётким и равномерным изображением на вашем телевизоре LG!
