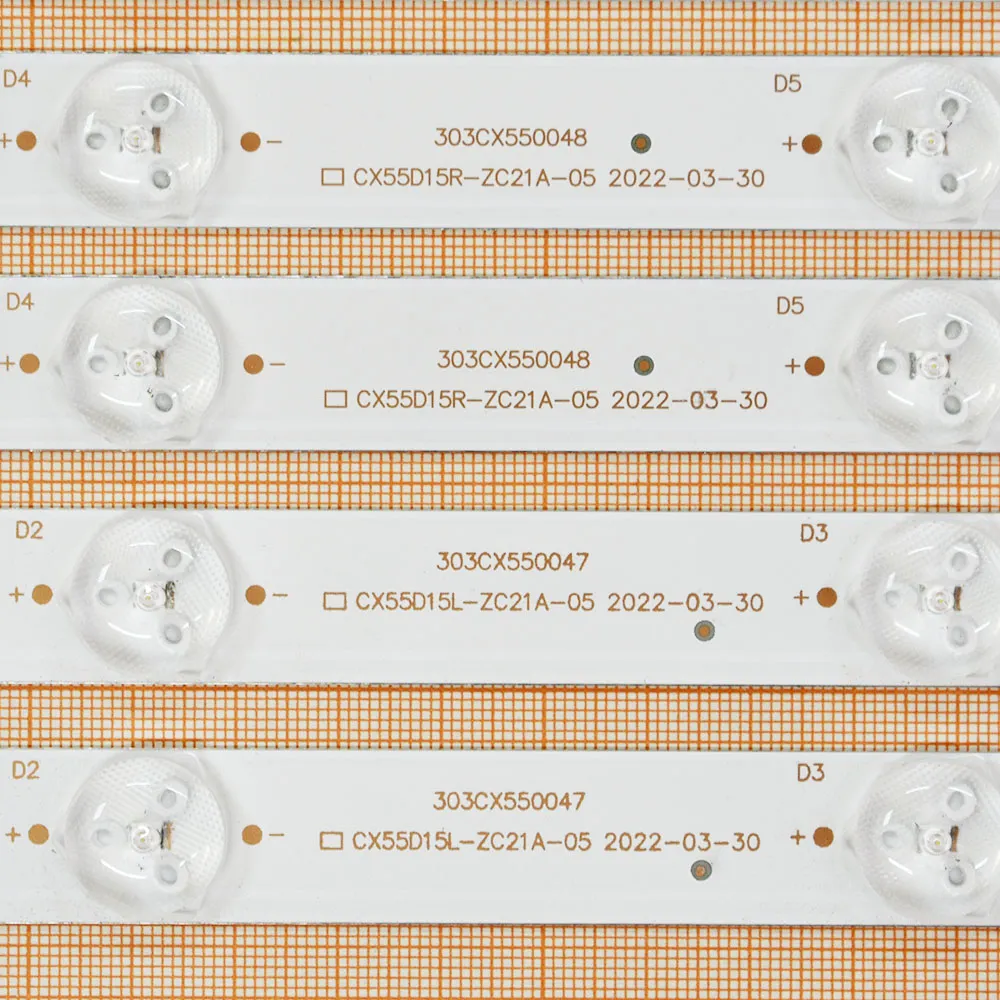

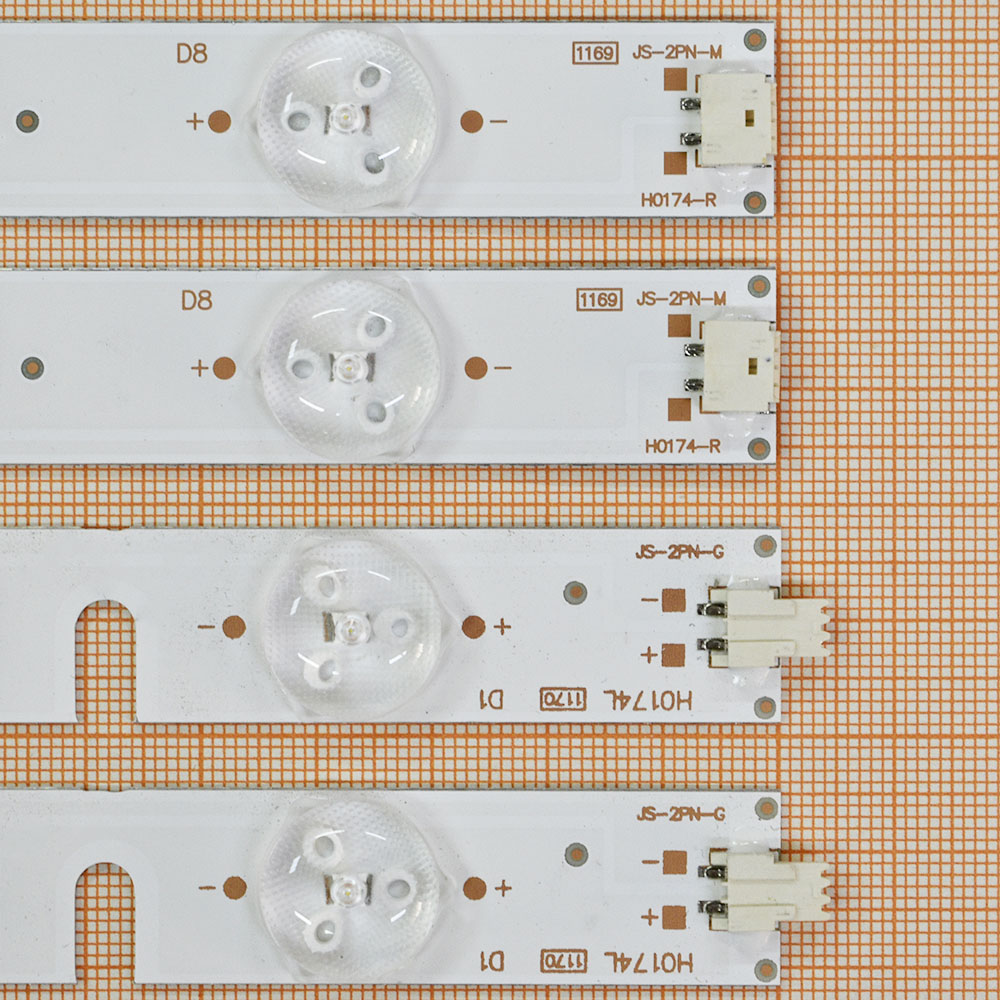

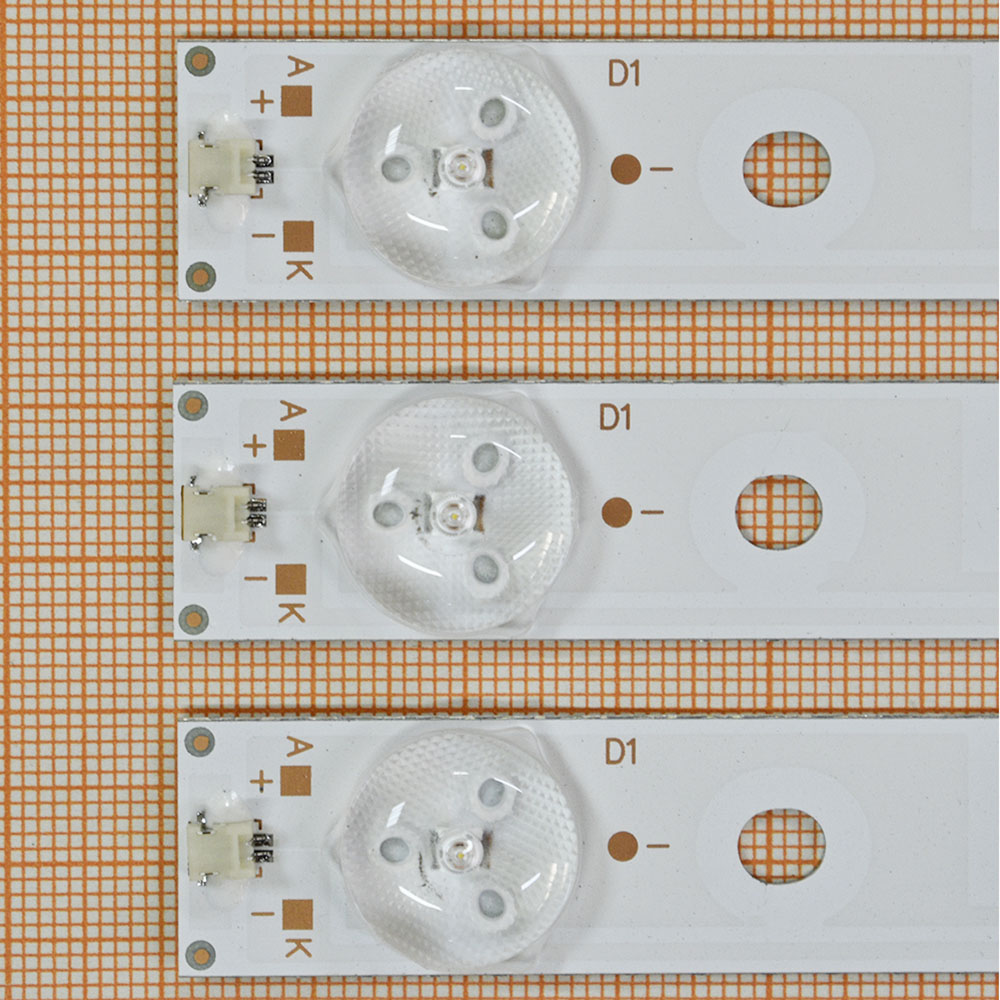

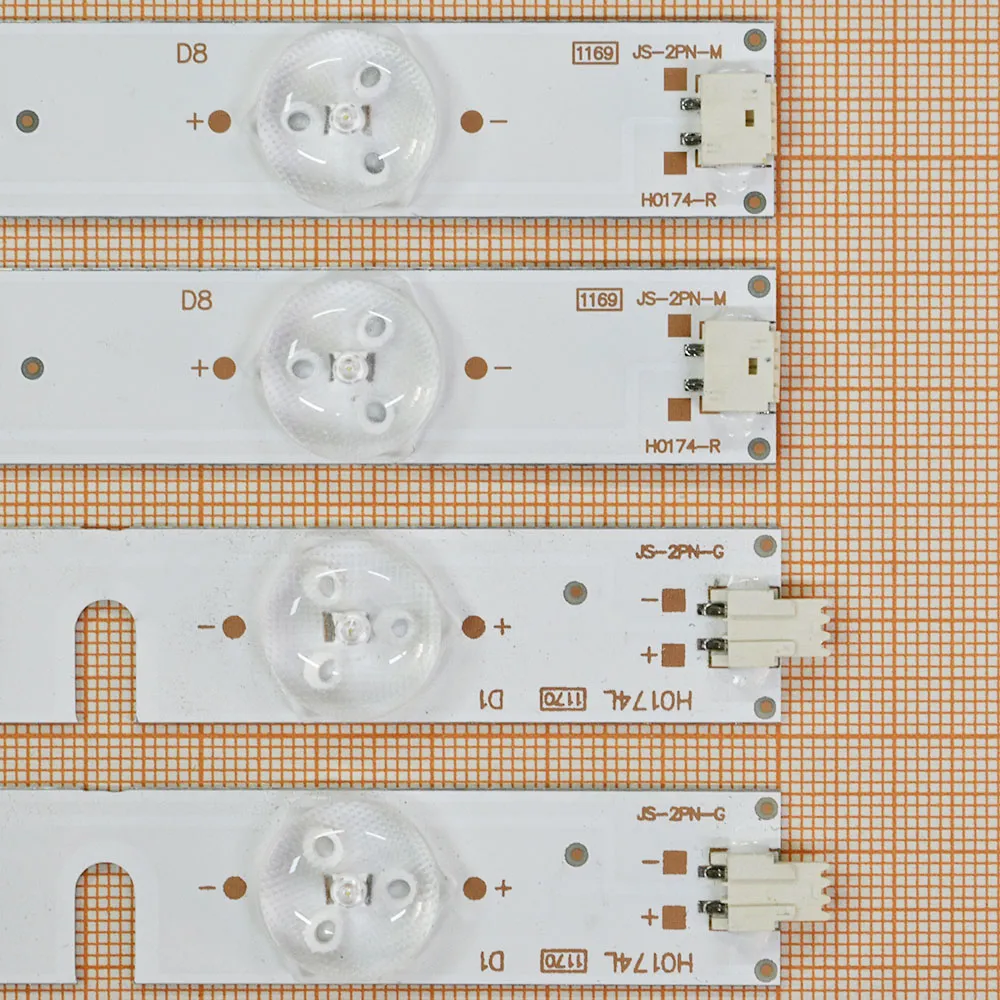

Комплект подсветки CX55D15R/L-ZC21A-05

Комплект подсветки CX55D15R/L-ZC21A-05

Технические характеристики:

• Диагональ экрана: 55"
• Тип подсветки: Direct LED (задняя)
• Количество светодиодов: 6x7 / 6x8
• Общая длина линеек: 1096 мм (L + R)
• Напряжение светодиодов: 3В
• Материал основания: алюминий

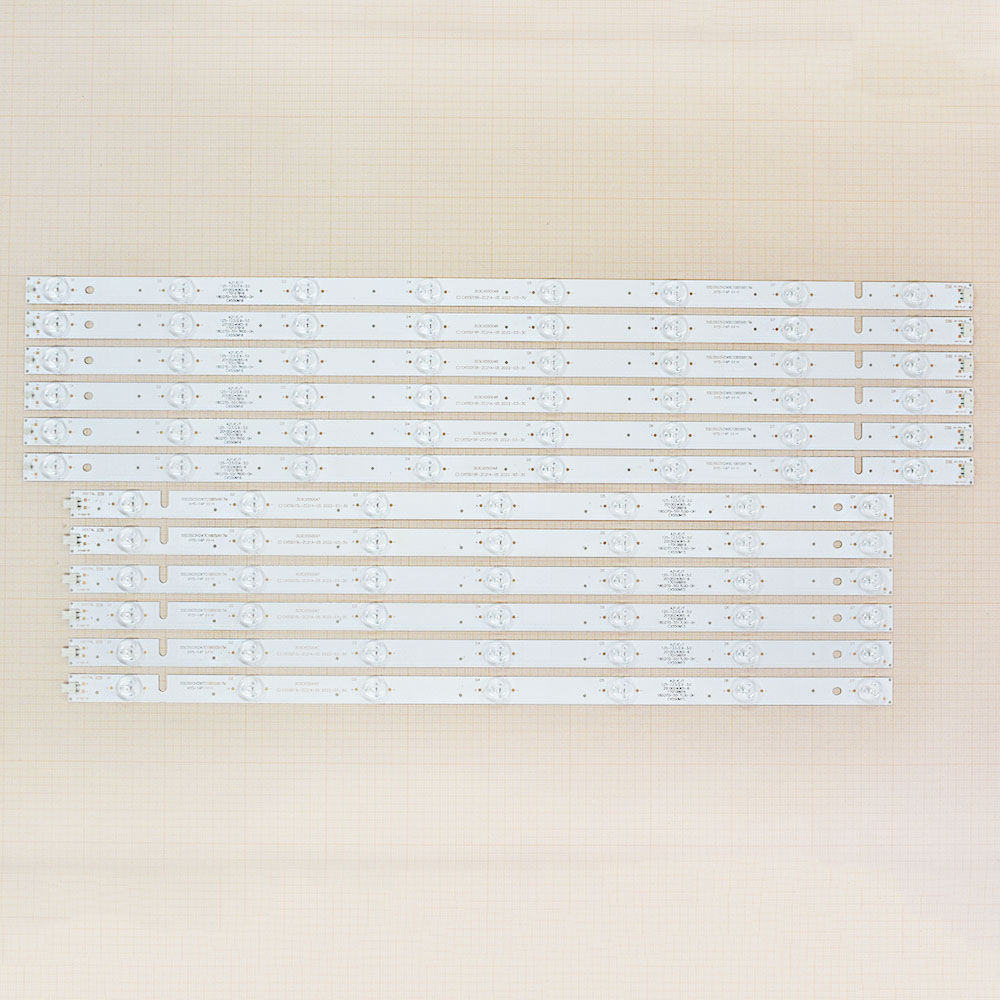

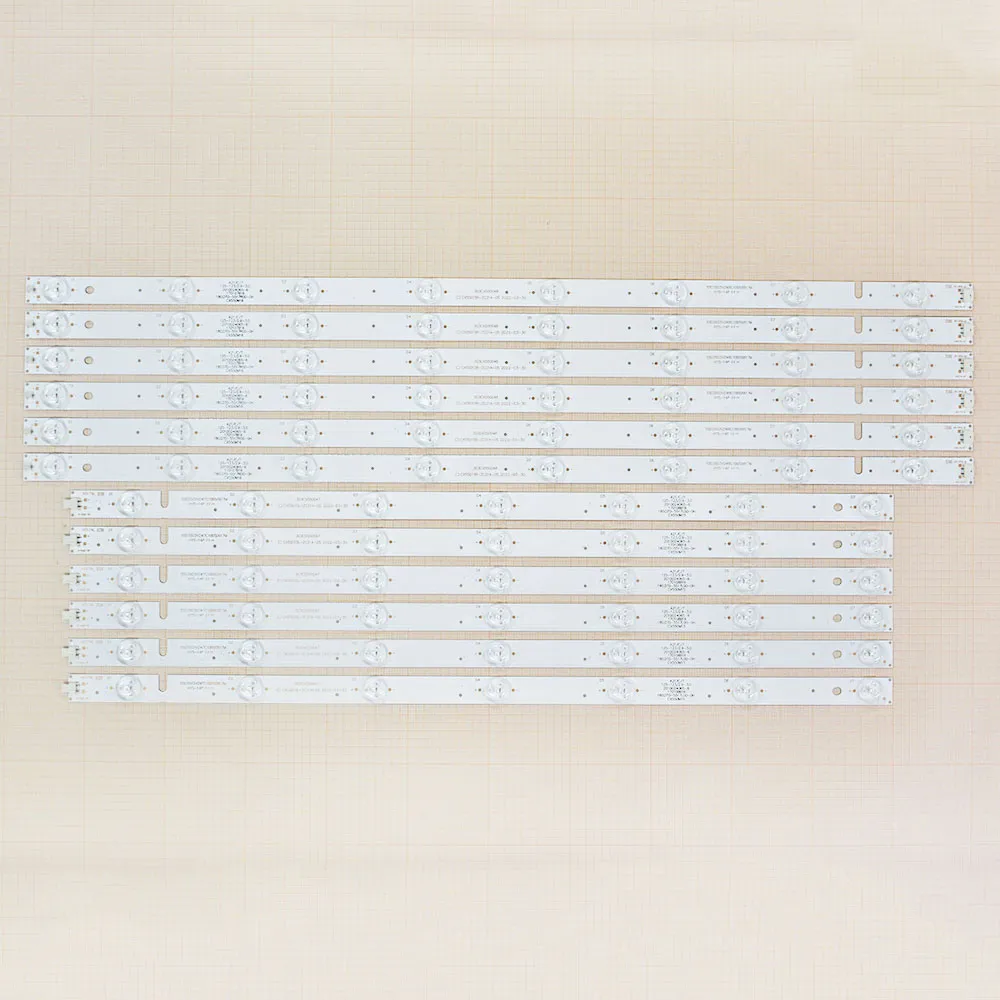

• Количество планок в комплекте: 12 шт.
• Термоскотч: присутствует

Совместимость (матрицы):

• CX550DLEDM
• LSC550FN18-W
• ST5461D07-2

Совместимость (телевизоры):

• Axen: AX055LVST59-AMF
• DEXP: U55D7100
• offler: 55CF37-T2
• General: GM-5500UDT-SMART
• JVC: LT-55NU57A
• Linden: L55UTV17A
• Profilo: 55PA500T, 55PA505E
• Sanyo: LE140S1UHD
• Smarttech: LE-5517UD
• SLS: SN055LSV59-AMF

Возможные партномера:

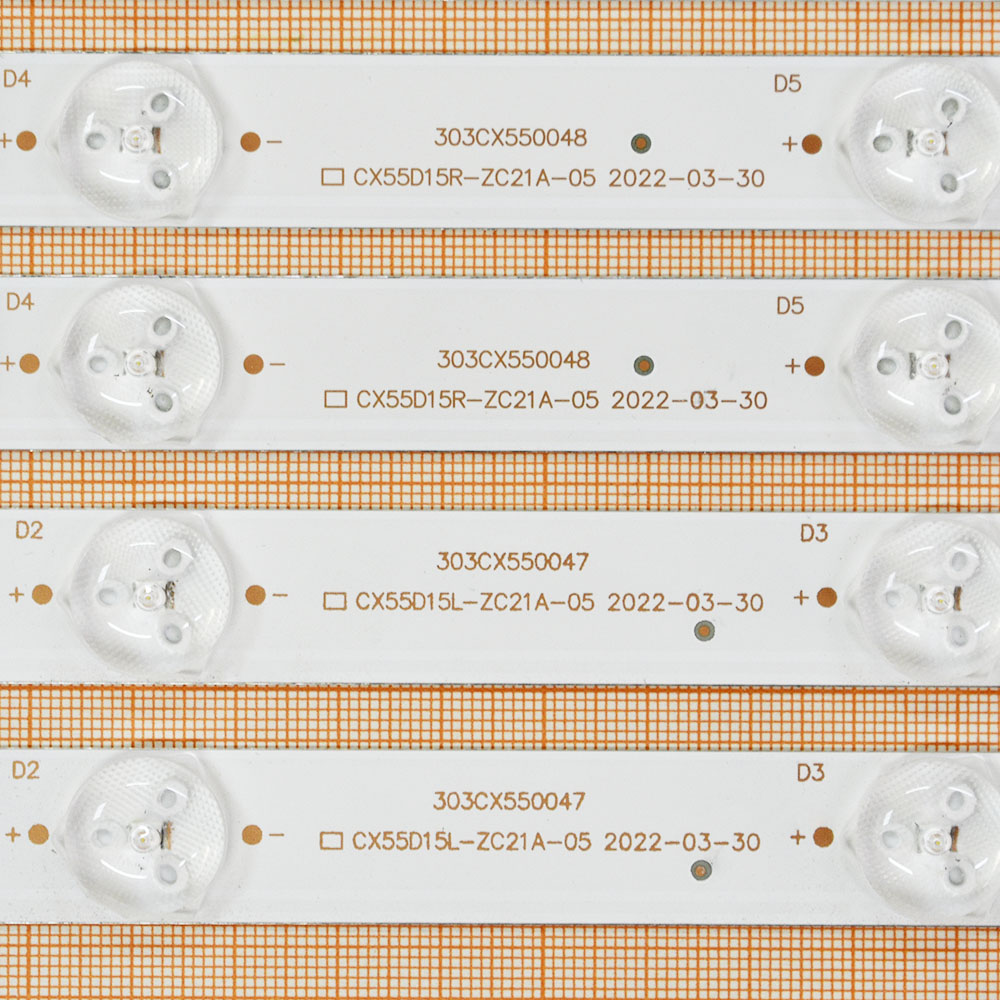

• CX55D15L-ZC21A-05
• CX55D15R-ZC21A-05
• 303CX550047
• 303CX550048
• XLM-0577
• XLM-0578
• CX55D15L
• CX55D15R
• ZDCX55D15L-ZC14A-03
• 303CX550043
• ZDCX55D15R-ZC14A-03
• 303CX550044

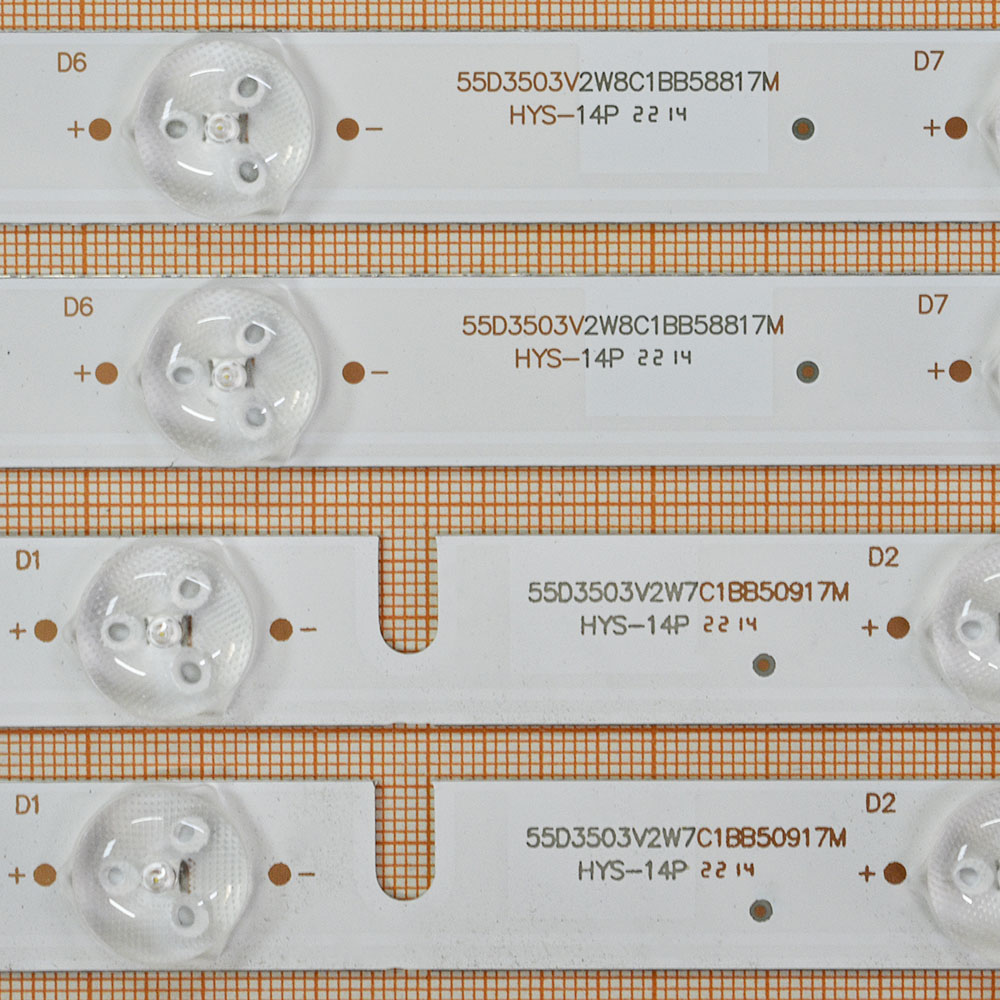

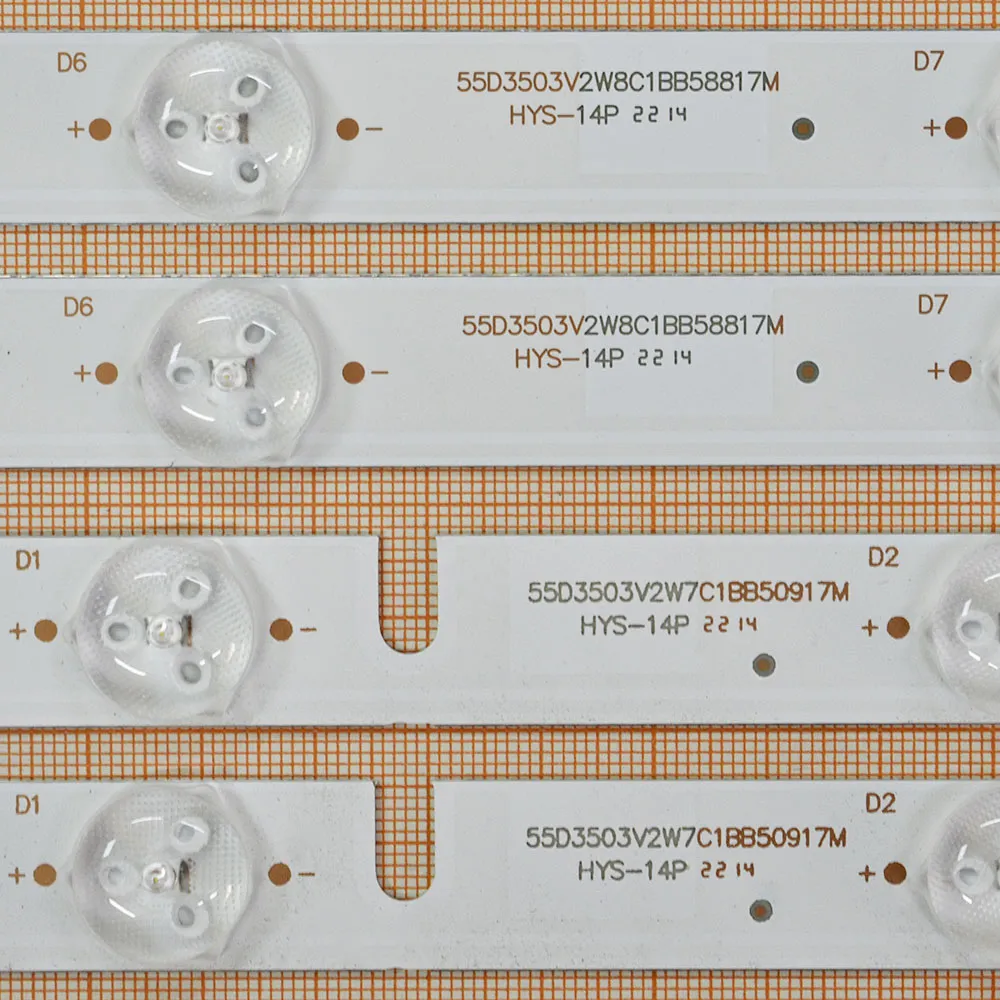

• 55D3503V2W7C1BB50917M
• 55D3503V2W7C1B50917M
• 55D3503V2W8C1BB58817M
• 2010024065-6
• 170108B16
• 170107B16
• 180.DT0-5517L00-0H
• 180.DT0-5517R00-0H
• CX550M15
• CX550M16
• CX550M17
• HL-00550A28-0701L-02
• HL-00550A28-0801R-02
• HL-00550A28-0701L-02 A3
• HL-00550A28-0801R-02 A3
• CX55D15-ZC21AG-06
• 303CX550049

Инструкция по установке

Порядок монтажа:

1. Демонтируйте заднюю панель телевизора
2. Аккуратно извлеките старую подсветку
3. Очистите посадочное место от пыли
4. Установите новые планки согласно заводской схеме
5. Проверьте правильность расположения светодиодов

Подключение:

• Подсоедините все электрические контакты
• Убедитесь в надёжности фиксации
• Проверьте целостность термоскотча

Тестирование:

• Подключите телевизор к электросети
• Включите устройство
• Проверьте равномерность подсветки
• Оцените работу при разных уровнях яркости

Важные рекомендации:

• Соблюдайте осторожность при монтаже
• Проверяйте правильность полярности подключения
• Контролируйте равномерность зазора между подсветкой и матрицей
• Избегайте повреждения термоскотча

Гарантийные условия:

• Перед установкой проверьте комплект на целостность
• При обнаружении дефектов не используйте подсветку
• В случае сомнений обратитесь к квалифицированным специалистам
