Комплект подсветки D2GE-320SC1-R0, 655 мм

Комплект светодиодной подсветки D2GE-320SC1-R0 (655 мм)

Восстановите идеальное изображение на телевизоре Samsung - замените неисправную подсветку комплектом D2GE-320SC1-R0. Равномерное освещение экрана без засветов и тёмных участков без замены матрицы. Специально разработан для 32-дюймовых телевизоров Samsung серий F4000, F5000 и F6000.

Что входит в комплект

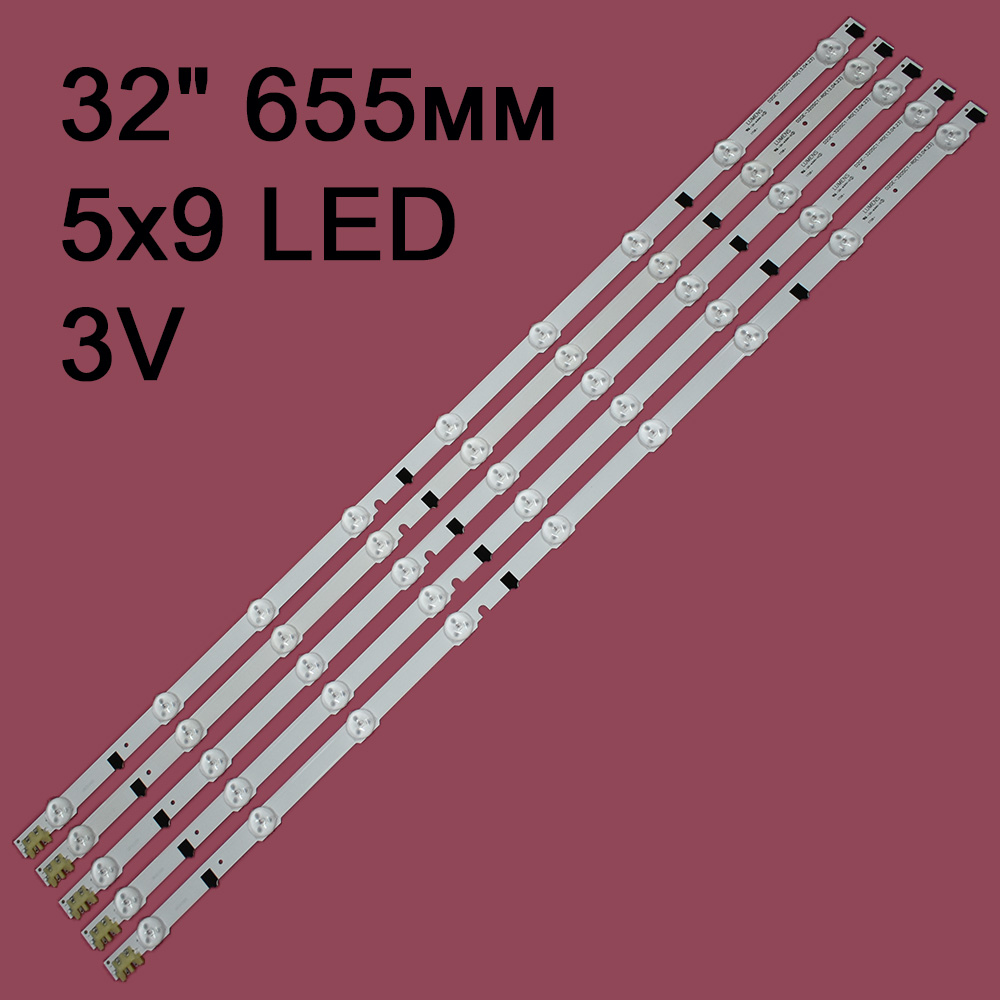

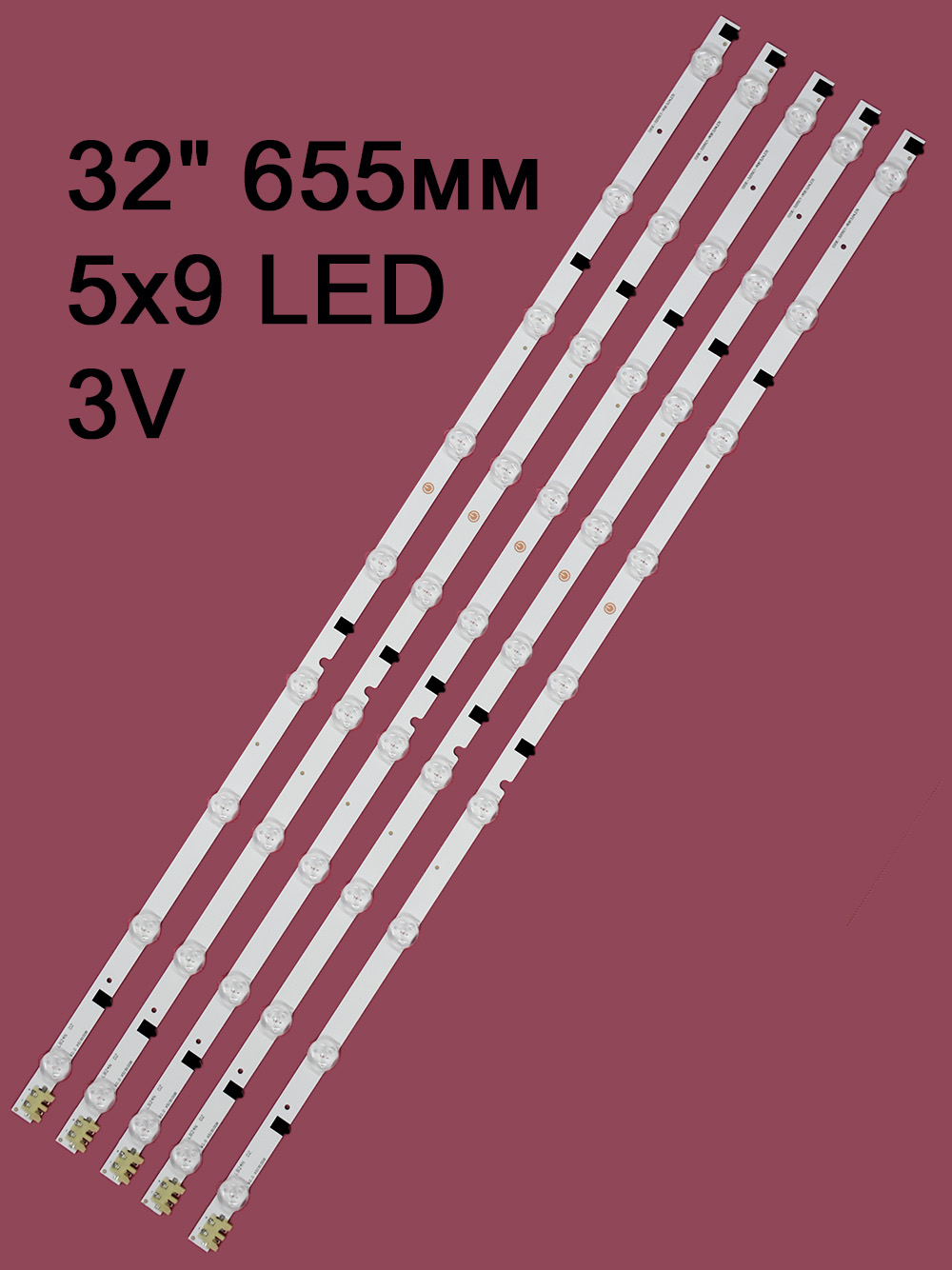

5 светодиодных планок на алюминиевой подложке - полная замена старой подсветки.

Основные характеристики

• Диагональ телевизора: 32 дюйма.
• Тип подсветки: Direct LED (задняя).
• Количество планок: 5 шт.
• Длина планки: 655 мм.
• Ширина планки: 11 мм.
• Количество светодиодов на планке: 9 LED (всего 45 LED в комплекте).
• Напряжение светодиода: 3 В.

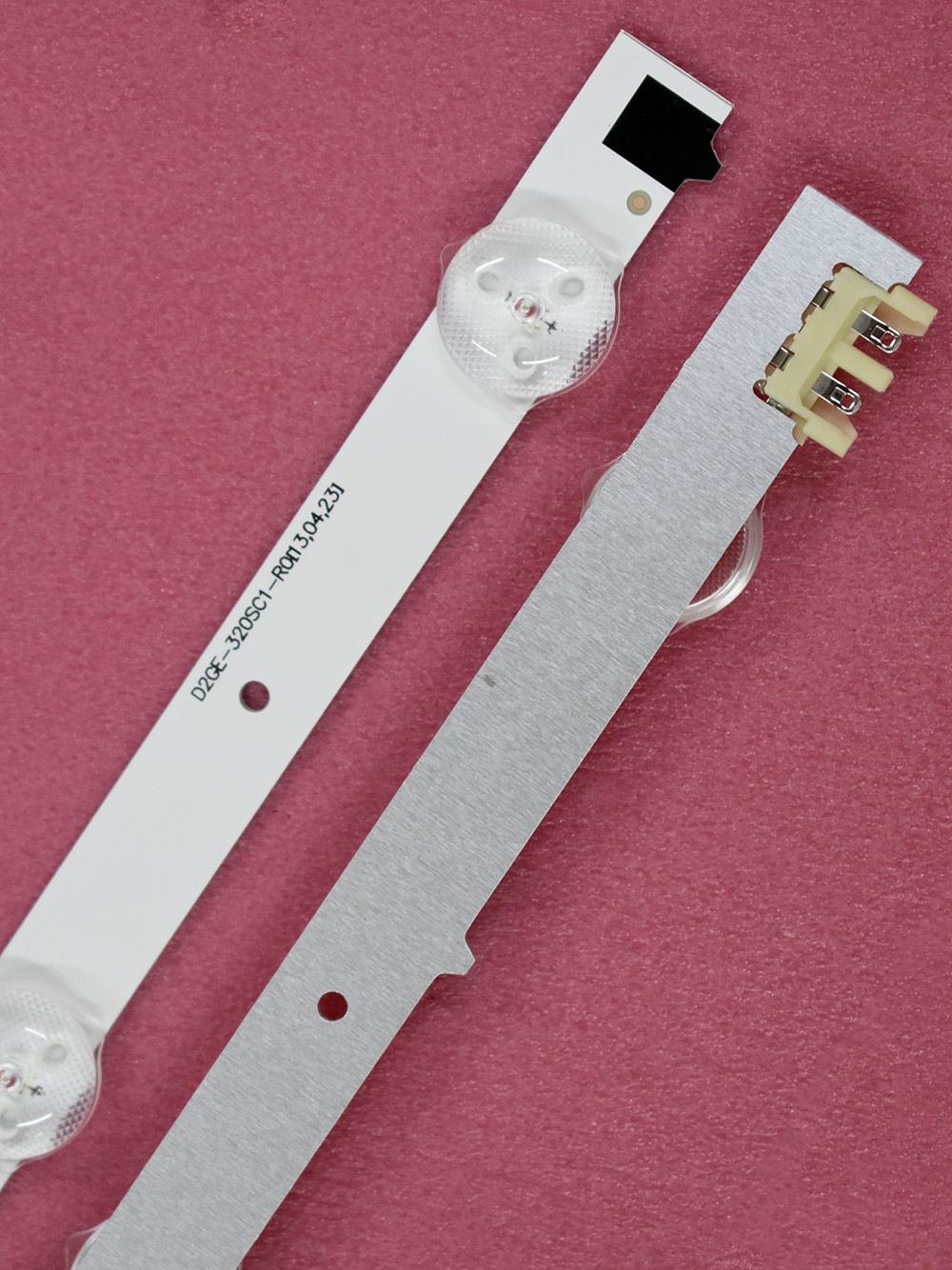

• Материал подложки: алюминий.
• Наличие термоскотча: нет.

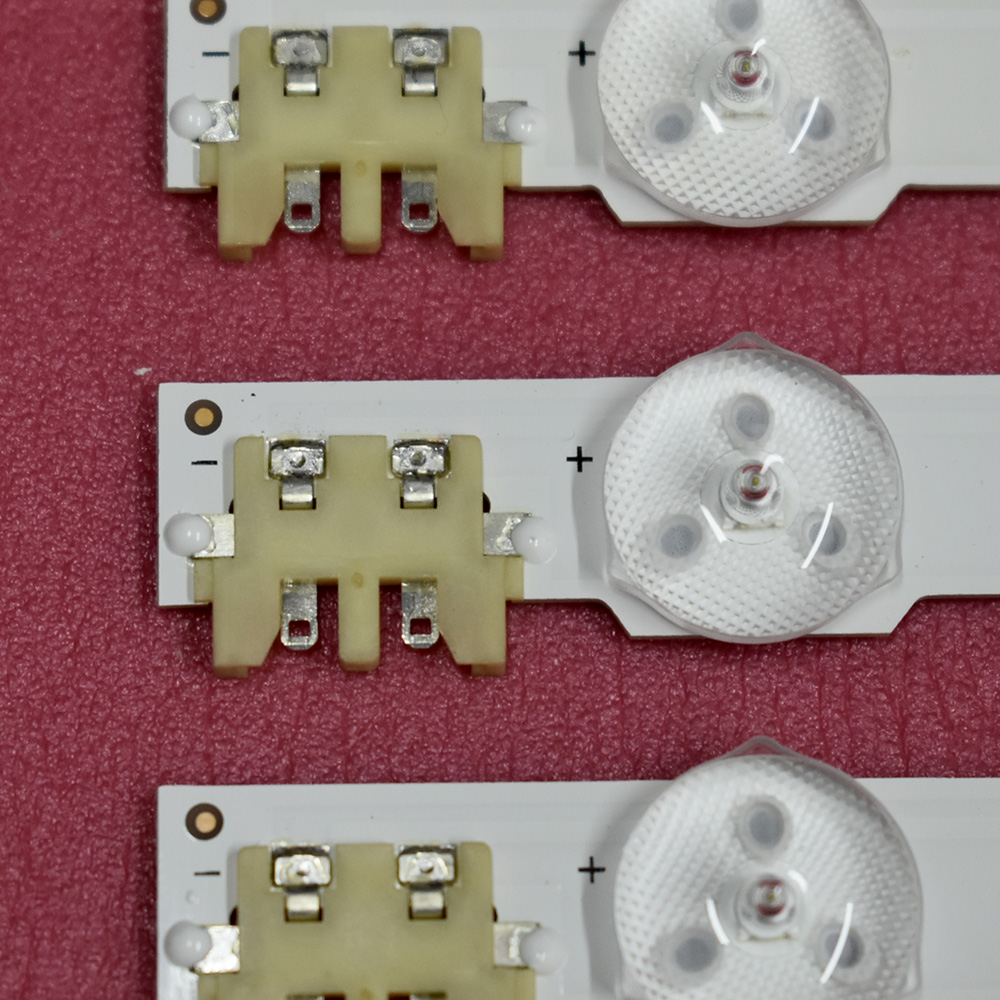

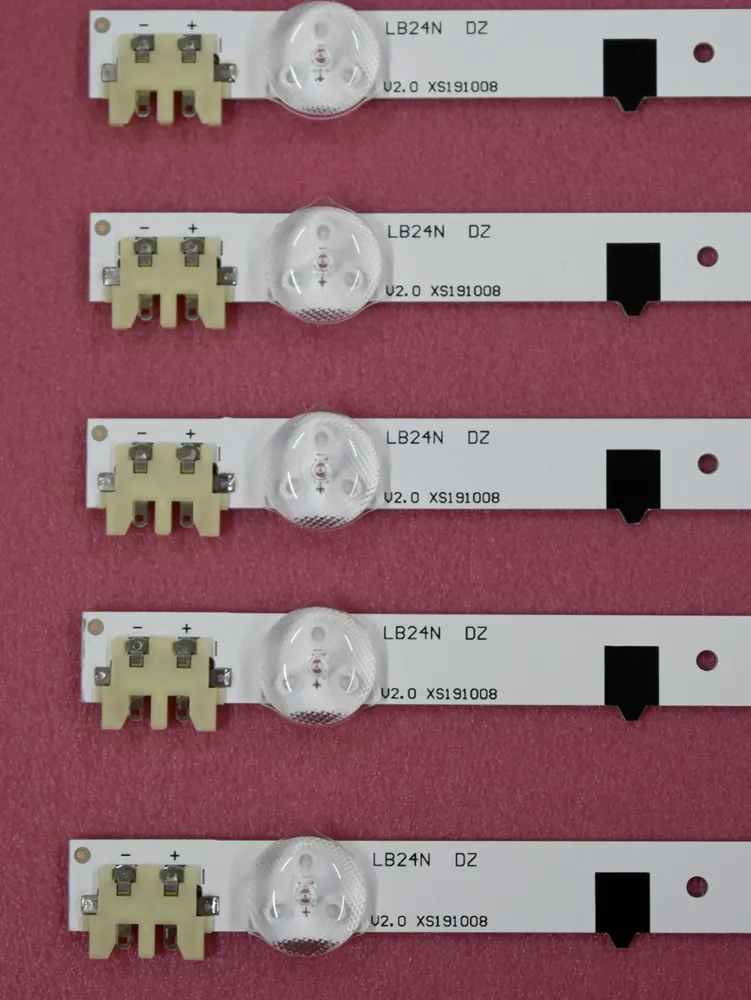

• Коннектор подключения: 2 pin.

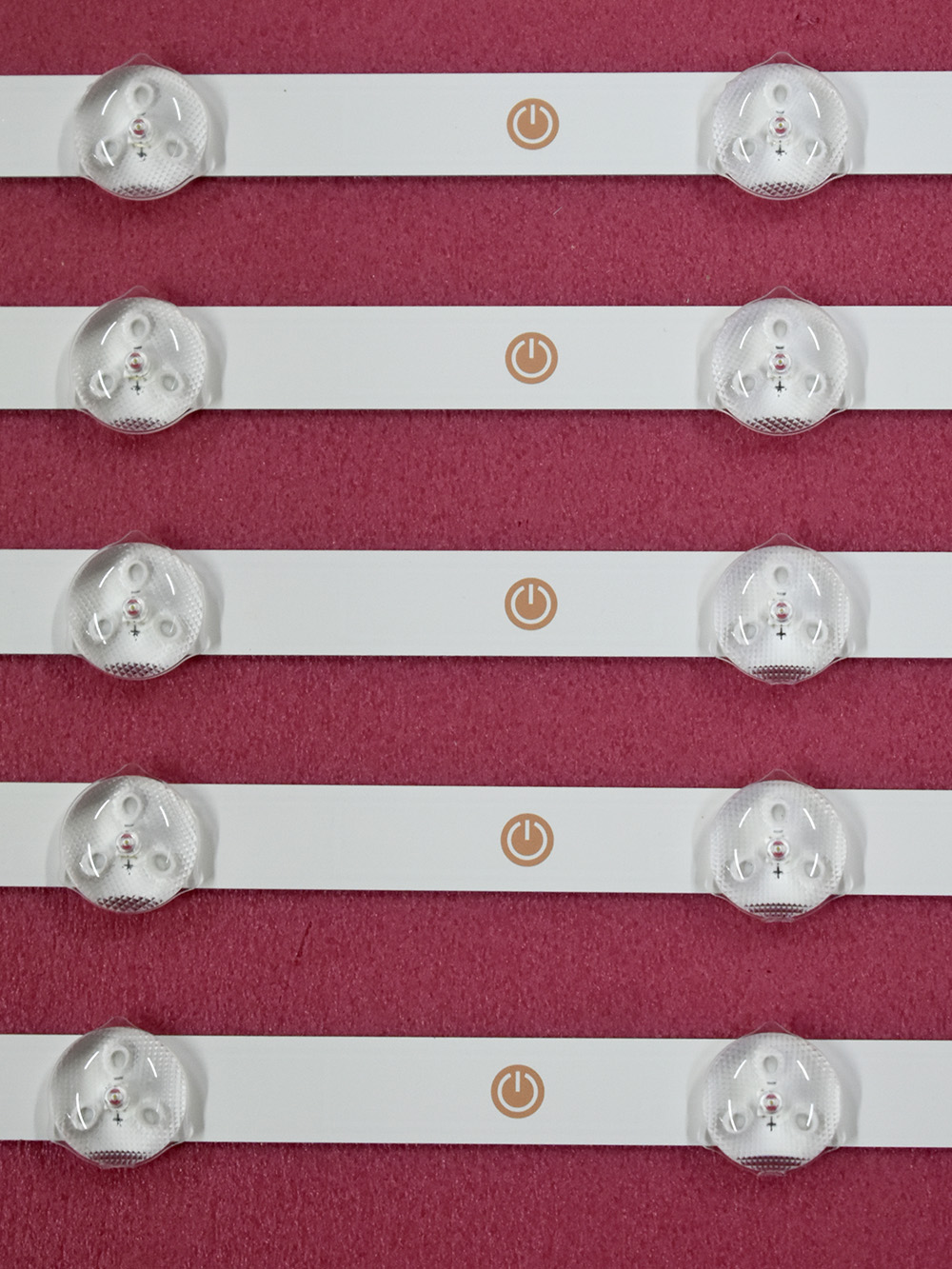

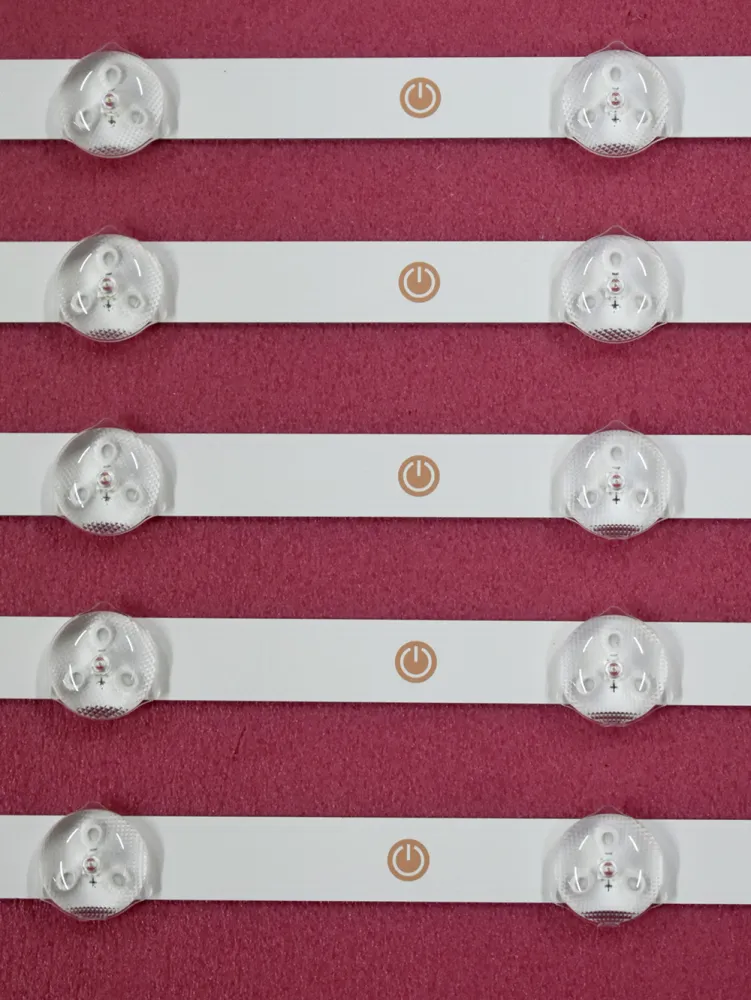

• Тип рассеивателя: выпуклый, 16 мм.
• Расстояние между центрами линз: 82-73-73-73-73-73-73-82 мм.
• Общее напряжение: 27 В.

Совместимые модели телевизоров Samsung

• UE32F4000AK, UE32F4000AW, UE32F4020AW;
• UA32F4088AR;
• UE32F4500AK, UE32F4500AW;
• UE32F4510AK, UE32F4510AW, UE32F4515AK;
• UE32F5000AK, UE32F5000AS, UE32F5000AW;
• UE32F5005AK, UE32F5020AK;
• UE32F5030AK, UE32F5030AS, UE32F5030AW;
• UE32F5050AK;
• UE32F5300AK, UE32F5300AS, UE32F5300AW;
• UE32F5500AK, UE32F5500AS, UE32F5500AW;
• UE32F5700AW;
• UE32F6100AK, UE32F6100AW;
• UE32F6200AK, UE32F6200AS, UE32F6200AW;
• UE32F6300AK, UE32F6330AK, UE32F6350AK, UE32F6350AS, UE32F6350AW;
• UE32F6400AK, UE32F6400AS, UE32F6400AW, UE32F6410AK, UE32F6410AS, UE32F6410AW;
• UE32F6500SB, UE32F6510SB, UE32F6510SS;
• UE32F6640SS, UE32F6670SB, UE32F6740SB;
• UE32F6800AB, UE32F6800SB.

Аналоги для подбора

• D2GE-320SC0-R0 (SHARP_FHD);
• 2012SVS32 3228 HD 08;
• SAMSUNG 2012SVS32 3228 HD 08 REV1.6 120717;
• BN96-24145A;
• BN96-21475A;
• BN96-24166A;
• 32H-3535LED-32EA;
• 32Y-3535LED-32EA.

Как убедиться, что подсветка подойдёт вашему телевизору

Перед заказом сравните новую подсветку с установленной у вас:

1. Длина планки. Должна составлять ровно 655 мм (допускается 655-658 мм).
2. Количество светодиодов. На каждой планке должно быть 9 LED.
3. Напряжение светодиодов. Убедитесь, что напряжение соответствует 3 В (общее напряжение комплекта - 27 В).
4. Материал подложки. Проверьте, что старая подсветка установлена на алюминиевой основе.
5. Тип разъёма. Убедитесь, что у вас 2-контактный коннектор (2 pin).

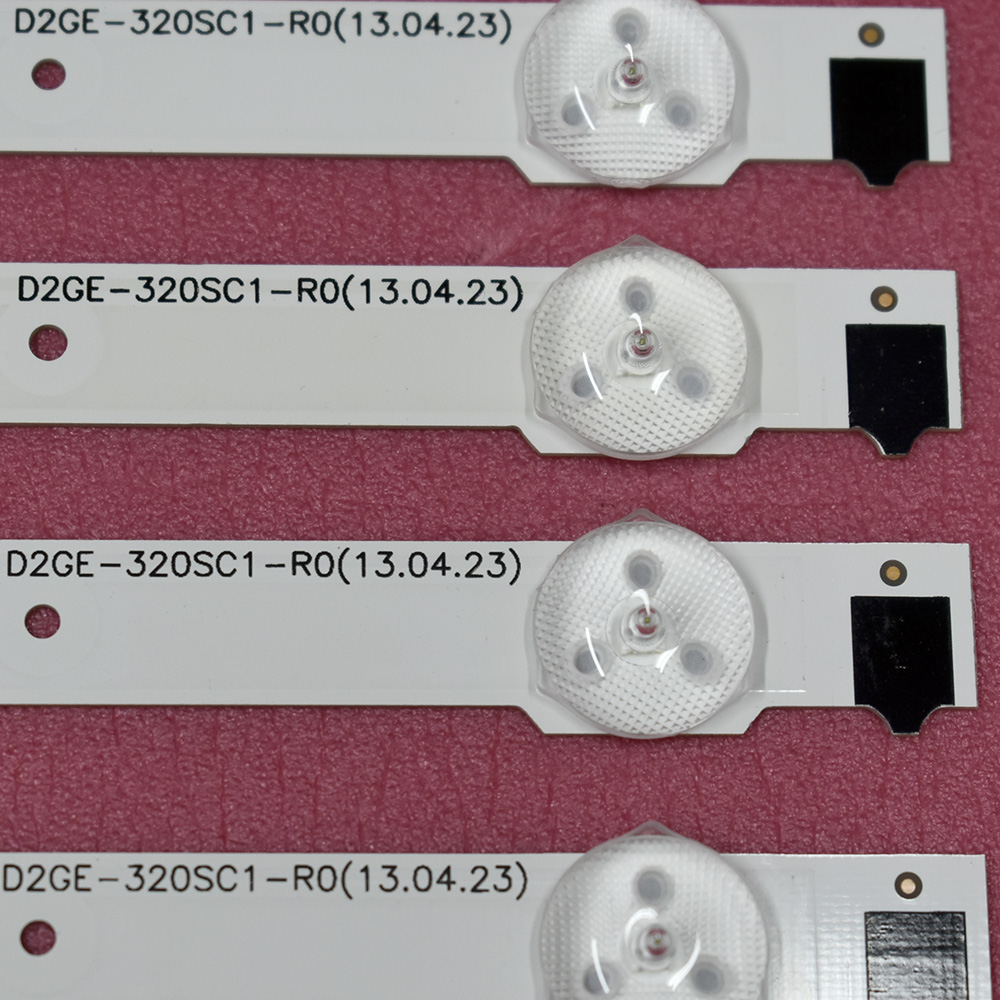

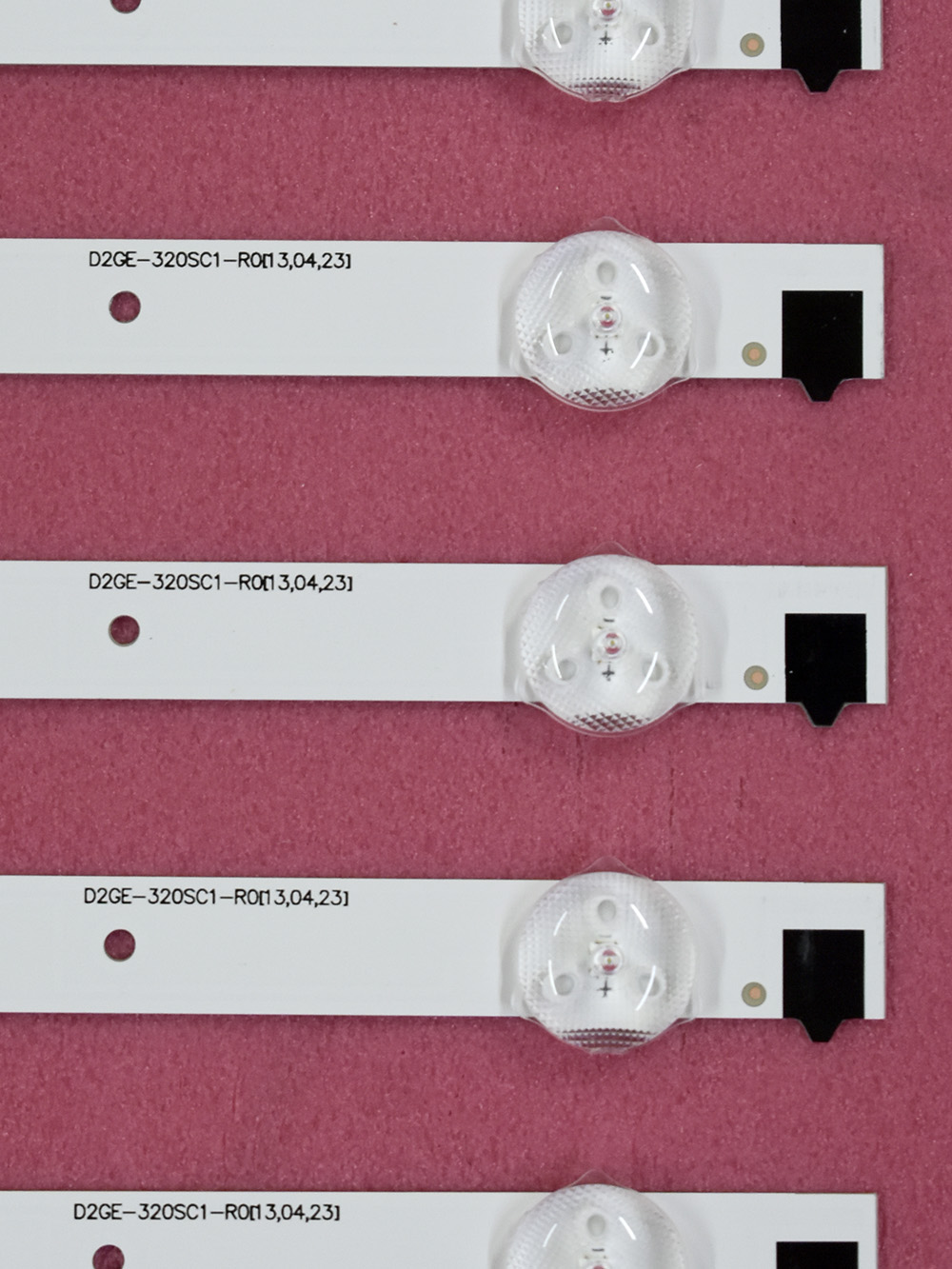

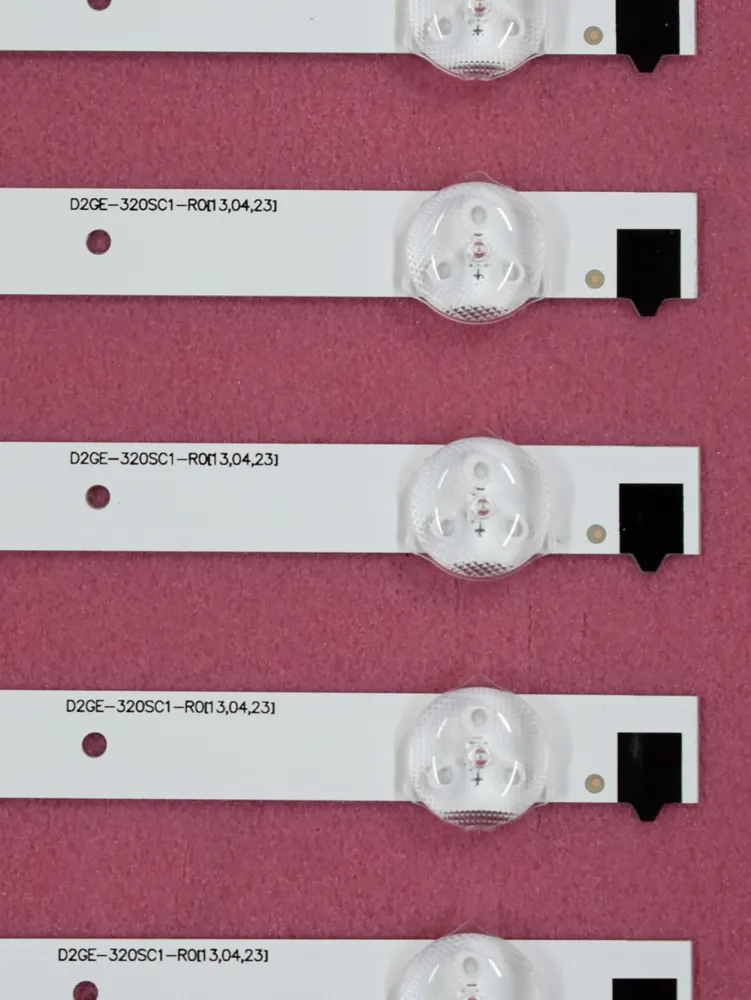

6. Маркировка. Сверьте маркировку старой подсветки с D2GE-320SC1-R0 или одним из аналогов из списка.
7. Отсутствие термоскотча. В данном комплекте термоскотч не предусмотрен - убедитесь, что это соответствует вашей старой подсветке.
8. Расстояние между линзами. Проверьте последовательность расстояний: 82-73-73-73-73-73-73-82 мм.

Важные рекомендации по установке

1. Разберите телевизор. Для точного подбора подсветки обязательно разберите телевизор и посмотрите маркировку старой подсветки.
2. Аккуратность при монтаже. Избегайте чрезмерного изгиба планок - это может повредить светодиоды и соединения.
3. Очистка посадочных мест. Перед установкой удалите остатки старого термоскотча и загрязнения с поверхностей, куда будут монтироваться планки.
4. Правильная ориентация. Установите планки в соответствии с их расположением в телевизоре - не перепутайте верх и низ.
5. Проверка подключения. Перед окончательной сборкой проверьте работу подсветки, подключив телевизор к сети.
6. Фиксация планок. Убедитесь, что планки надёжно закреплены и не смещаются при сборке корпуса. При необходимости используйте термостойкий скотч для дополнительной фиксации (поскольку в комплекте его нет).

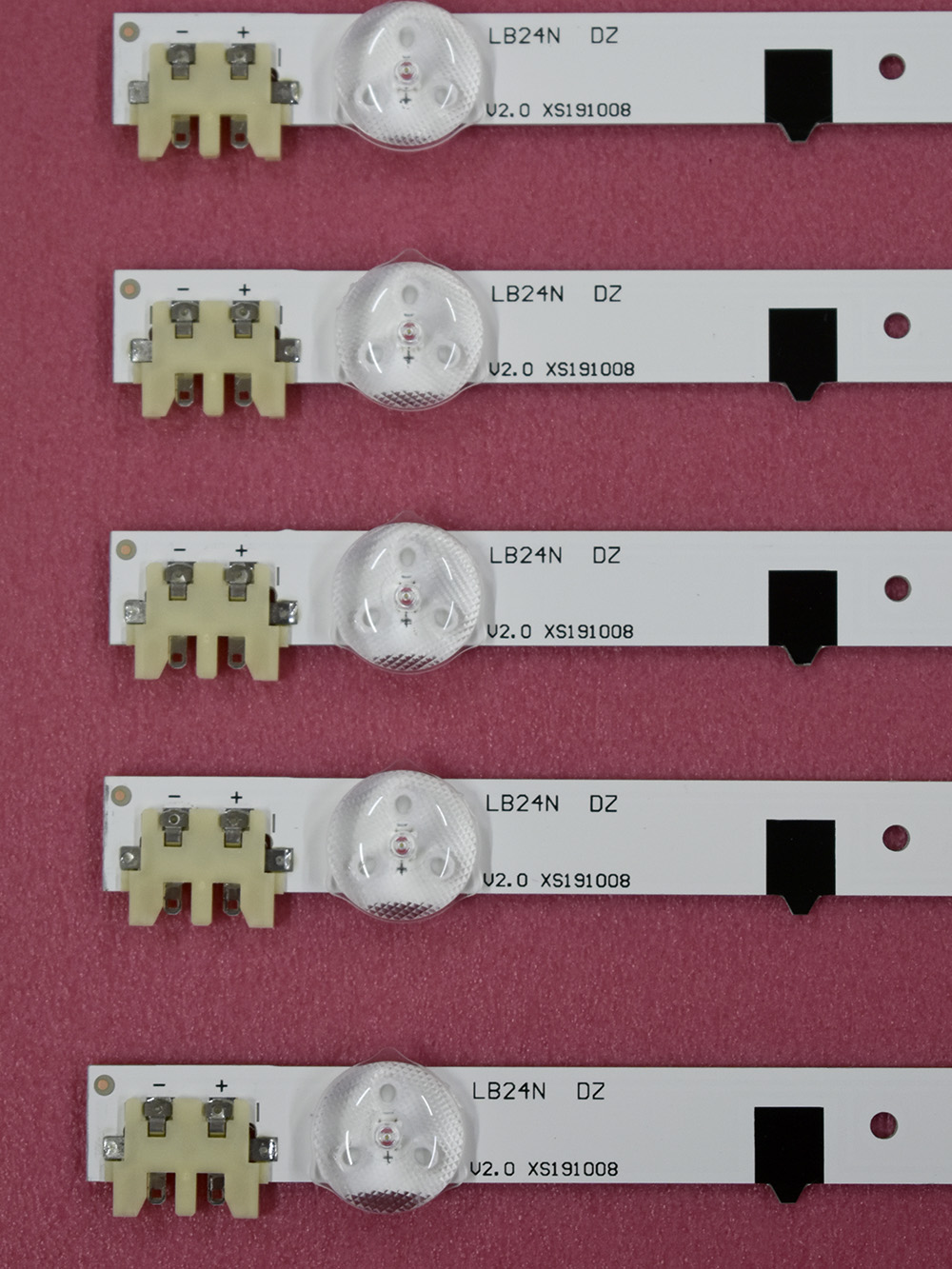

7. Сравнение с оригинальной. Планки с одинаковыми обозначениями могут различаться у разных производителей. Обязательно сравните старую и новую подсветки по фото и характеристикам.

Важно! На одну модель телевизора могут устанавливаться разные варианты подсветки. Перед покупкой обязательно сверяйте параметры старой детали с характеристиками этого комплекта. Если вы не уверены в совместимости или не имеете опыта ремонта техники, рекомендуем обратиться к специалисту.

Закажите комплект подсветки D2GE-320SC1-R0 - и наслаждайтесь ярким, чётким и равномерным изображением на вашем телевизоре Samsung!
