Комплект подсветки D2GE-390SCA/B-R3

Комплект светодиодной подсветки D2GE-390SCA/B-R3

Восстановите идеальное изображение на телевизоре - замените неисправную подсветку комплектом D2GE-390SCA/B-R3. Равномерное освещение экрана без засветов и тёмных участков без замены матрицы. Специально разработан для 39-дюймовых телевизоров популярных брендов, включая Samsung.

Что входит в комплект

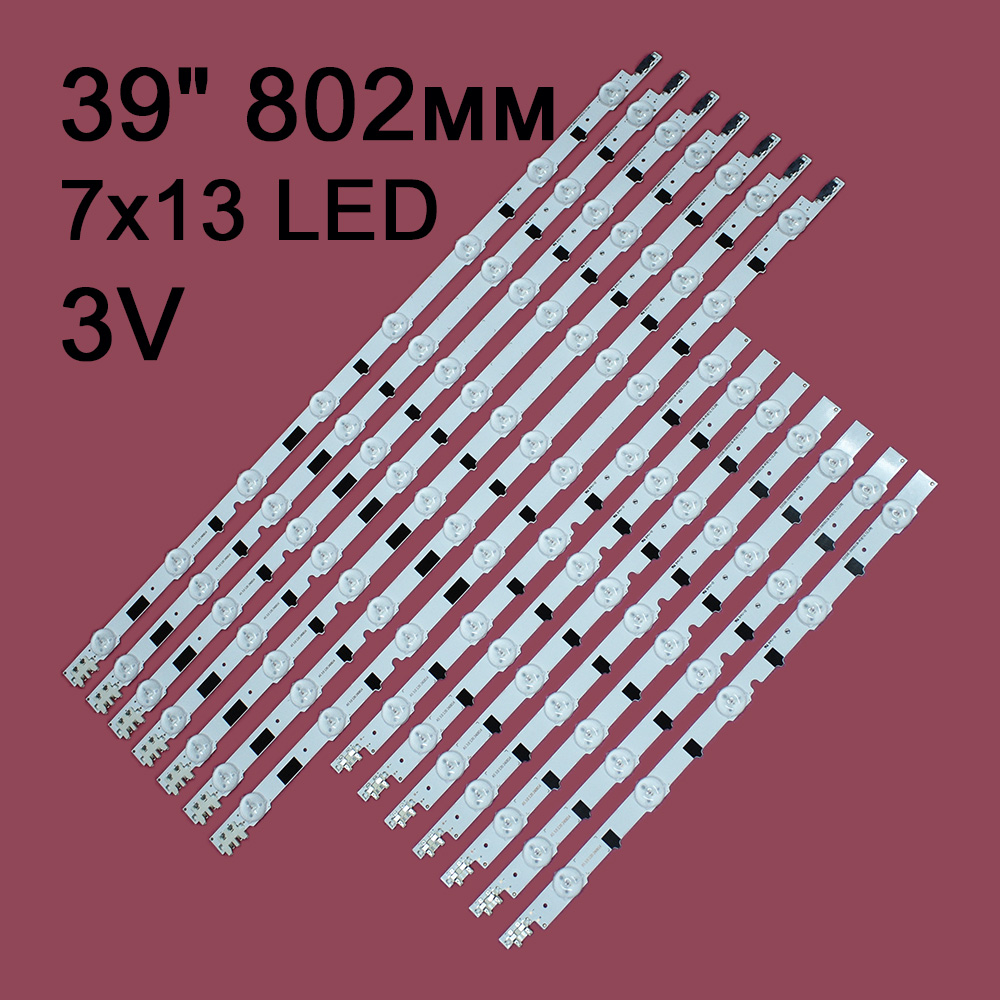

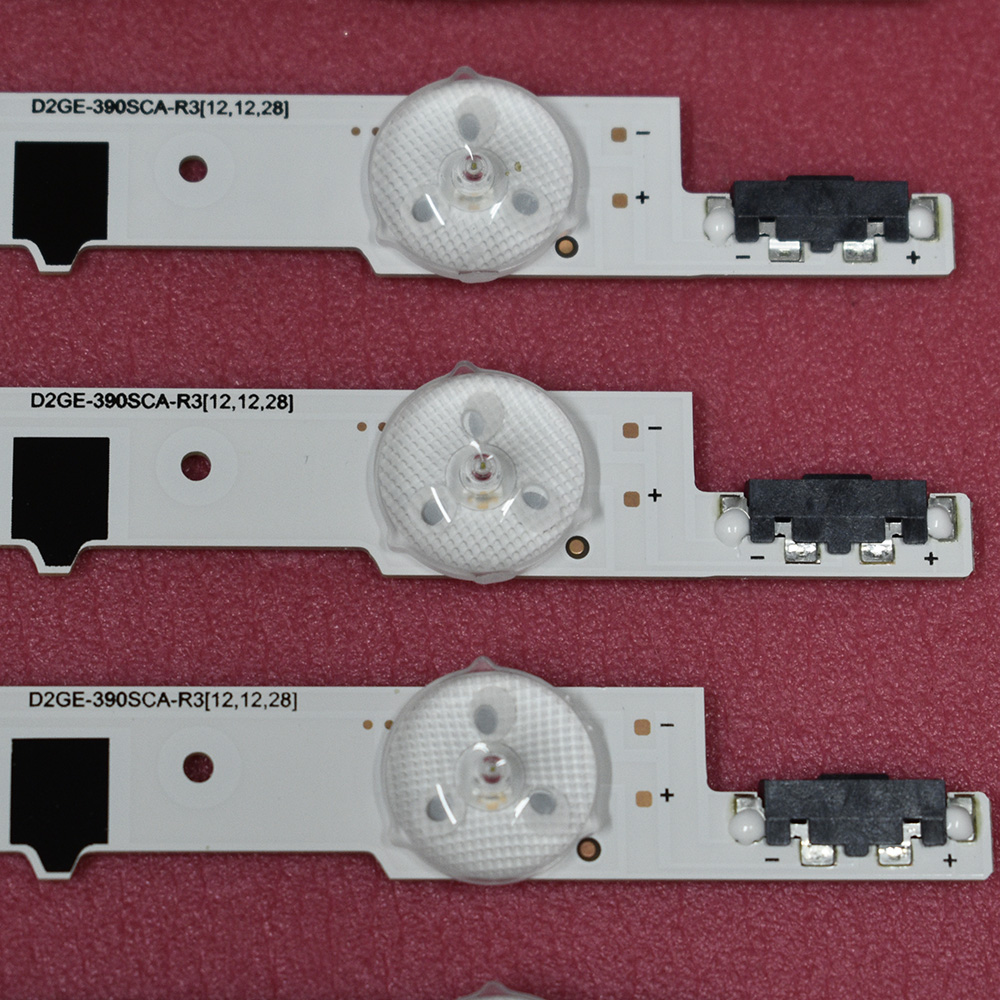

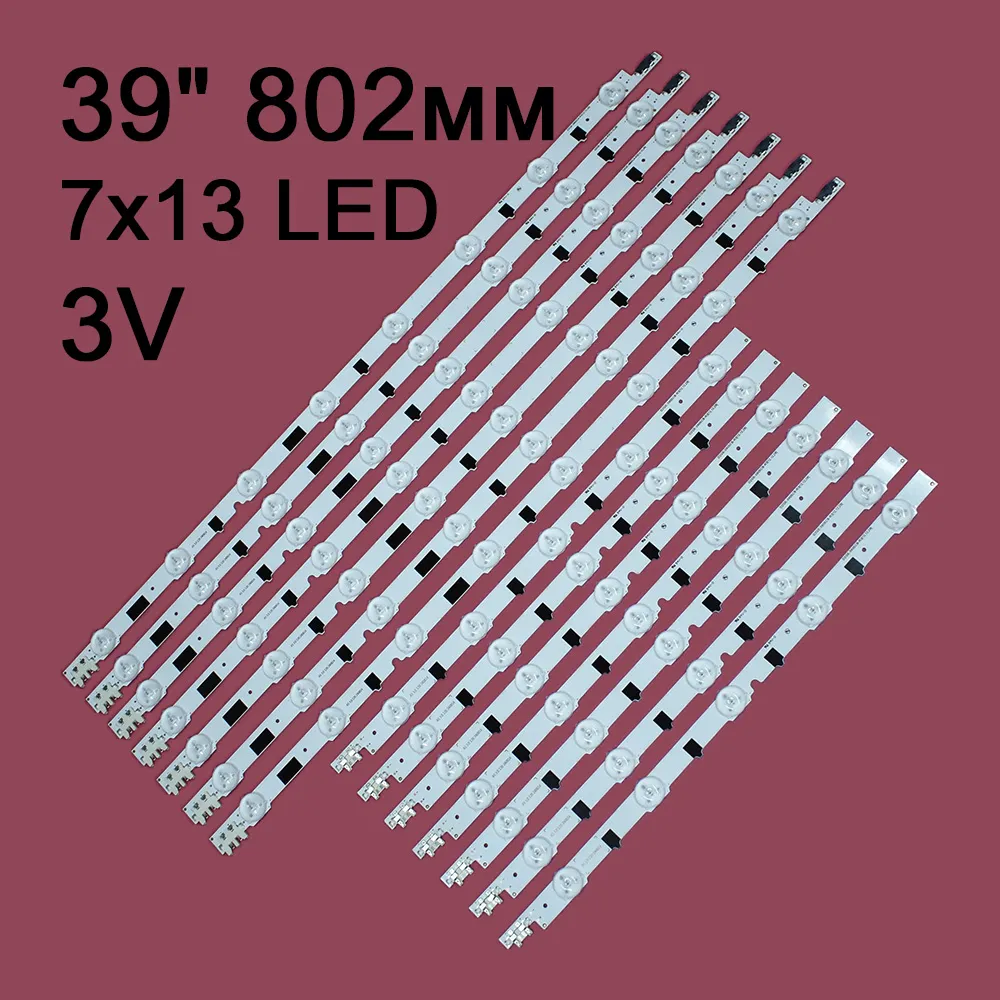

• 7 светодиодных планок D2GE-390SCA-R3;

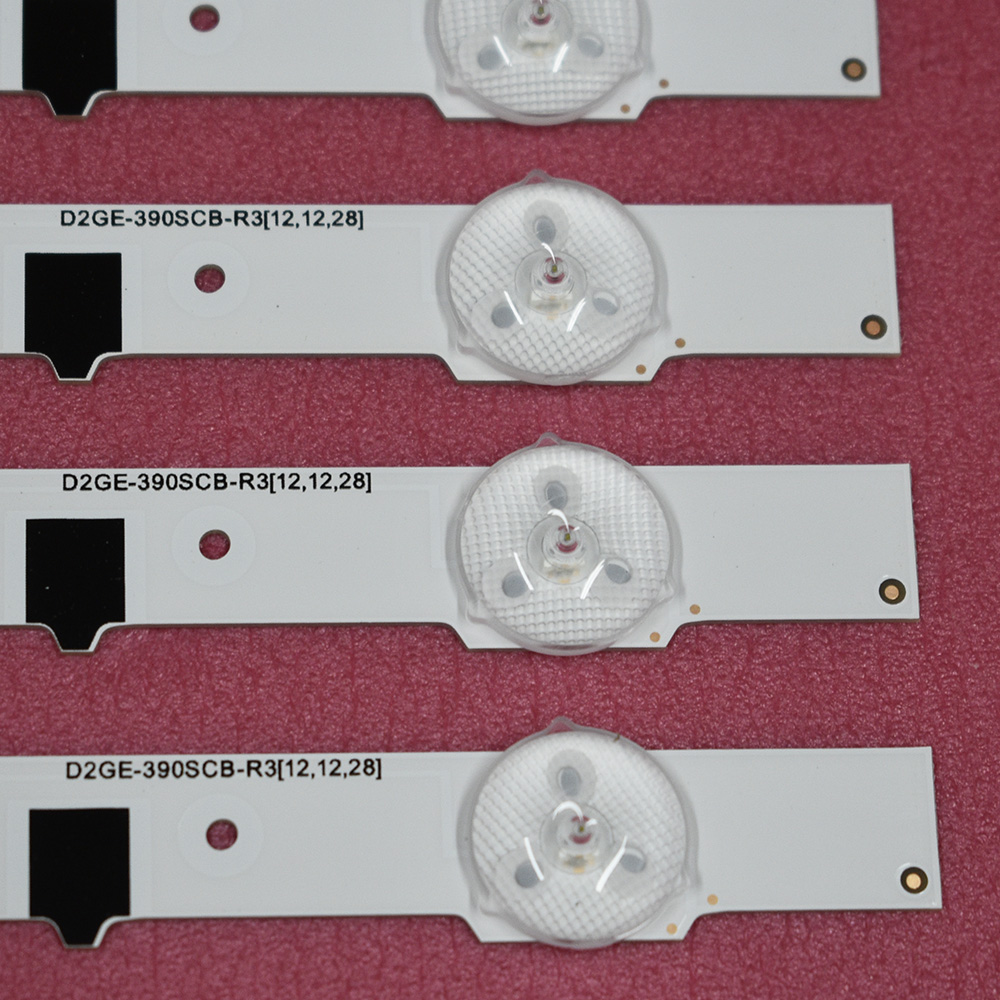

• 7 светодиодных планок D2GE-390SCB-R3.

Всего 14 планок - полная замена старой подсветки.

Основные характеристики

• Диагональ телевизора: 39 дюймов.
• Тип подсветки: Direct LED (задняя).
• Количество планок: 14 шт. (7 A + 7 B).
• Длина планки: 802 мм.
• Ширина планки: 13 мм.
• Количество светодиодов на планку: 13 LED (всего 182 LED в комплекте).
• Напряжение светодиода: 3 В.
• Общее напряжение комплекта: 39 В.
• Материал подложки: текстолит.
• Наличие термоскотча: нет.

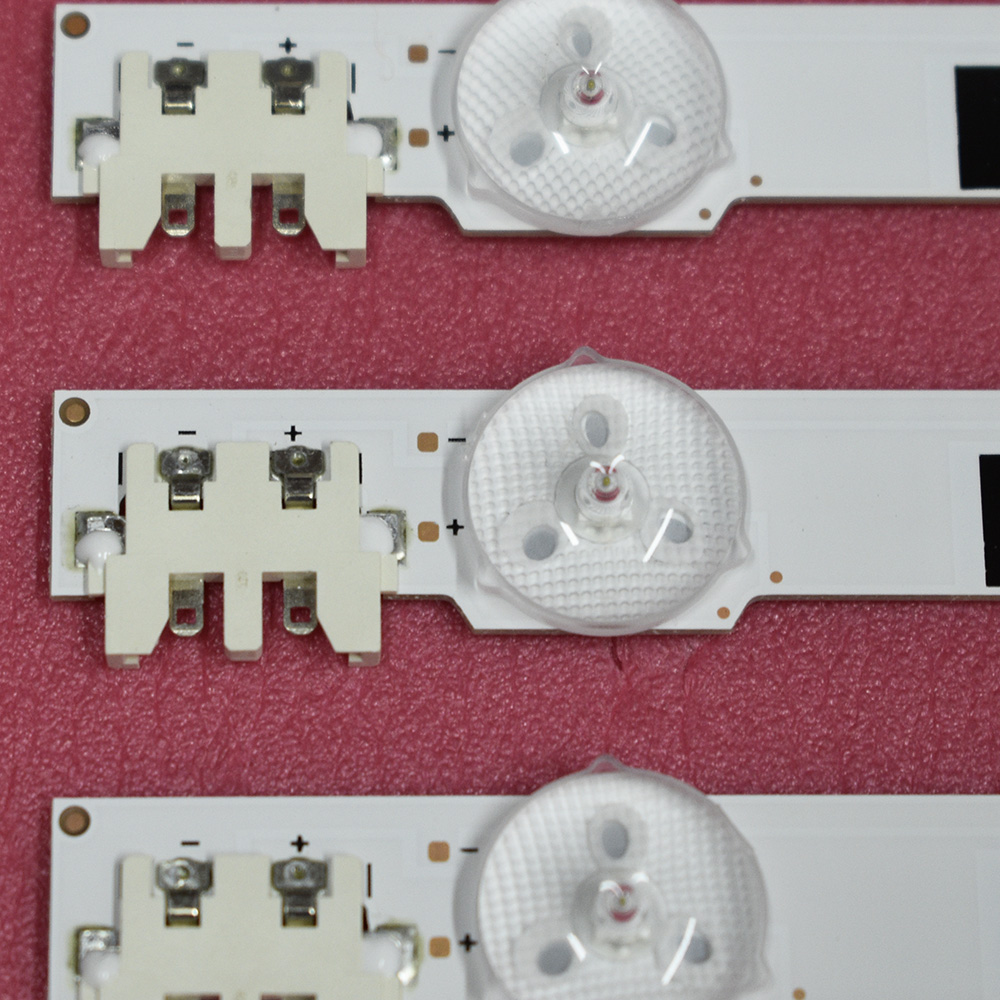

• Коннектор подключения: 2 pin.
• Расстояние между центрами линз: 63-62-62-62-62-62-62-62-62-62-62-65 мм.
• Тип рассеивателя: YX-TV-18-0D25-1A (пуговка).

Совместимые модели телевизоров

• Samsung: UE39F5000AK, UE39F5008AK, UE39F5008AR, UE39F5020AK, UE39F5070SS, UE39F5088AK, UE39F5088AR, UE39F5300AK, UE39F5370AK, UE39F5500AK;
• Akai: LEA-39J29P;
• DEXP: F39B7000VD;
• MYTV: TL-39;
• Nordstar: NSTV-4001;
• Telefunken: TF-LED39S32T2.

Аналоги для подбора

• BN96-25302A;
• BN96-25303A;
• BN96-27896A;
• BN96-27897A;
• 2013SVS39F;
• Samsung 2013SVS39F L 8 REV1.9 130212;
• Samsung 2013SVS39F R 5 REV1.9 130212.

Как убедиться, что подсветка подойдёт вашему телевизору

Перед заказом сравните новую подсветку с установленной у вас:

1. Длина планки. Должна составлять ровно 802 мм.
2. Количество светодиодов. На каждой планке должно быть 13 LED.
3. Напряжение светодиодов. Убедитесь, что напряжение соответствует 3 В (общее напряжение комплекта - 39 В).
4. Материал подложки. Проверьте, что старая подсветка установлена на текстолитовой основе.
5. Тип разъёма. Убедитесь, что у вас 2-контактный коннектор (2 pin).
6. Маркировка. Сверьте маркировку старой подсветки с D2GE-390SCA-R3 / D2GE-390SCB-R3 или одним из аналогов из списка.
7. Отсутствие термоскотча. В данном комплекте термоскотч не предусмотрен - убедитесь, что это соответствует вашей старой подсветке.
8. Расстояние между линзами. Проверьте последовательность расстояний: 63-62-62-62-62-62-62-62-62-62-62-65 мм.
9. Тип рассеивателя. Убедитесь, что в вашем телевизоре используется рассеиватель типа YX-TV-18-0D25-1A («пуговка»).

Важные рекомендации по установке

1. Разберите телевизор. Для точного подбора подсветки обязательно разберите телевизор и посмотрите маркировку старой подсветки.
2. Аккуратность при монтаже. Избегайте чрезмерного изгиба планок - это может повредить светодиоды и соединения.
3. Очистка посадочных мест. Перед установкой удалите остатки старого термоскотча и загрязнения с поверхностей, куда будут монтироваться планки.
4. Правильная ориентация. Установите планки в соответствии с их расположением в телевизоре - не перепутайте верх и низ, а также порядок планок A и B.
5. Проверка подключения. Перед окончательной сборкой проверьте работу подсветки, подключив телевизор к сети.
6. Фиксация планок. Убедитесь, что планки надёжно закреплены и не смещаются при сборке корпуса. При необходимости используйте термостойкий скотч для дополнительной фиксации (поскольку в комплекте его нет).
7. Поэтапное тестирование. Подключайте и проверяйте планки поочерёдно - так вы быстрее обнаружите возможный брак или ошибку монтажа.

Важно! На одну модель телевизора могут устанавливаться разные варианты подсветки. Перед покупкой обязательно сверяйте параметры старой детали с характеристиками этого комплекта. Если вы не уверены в совместимости или не имеете опыта ремонта техники, рекомендуем обратиться к специалисту.

Закажите комплект подсветки D2GE-390SCA/B-R3 - и наслаждайтесь ярким, чётким и равномерным изображением на вашем телевизоре!
