Комплект подсветки HK32D06-ZC22AG-20

Комплект светодиодной подсветки HK32D06-ZC22AG-20

Верните телевизору чёткое и яркое изображение - замените неисправную подсветку комплектом HK32D06-ZC22AG-20. Равномерное освещение экрана без засветов и тёмных участков без замены матрицы. Специально разработан для 32-дюймовых телевизоров популярных брендов - простая замена старой подсветки.

Что входит в комплект

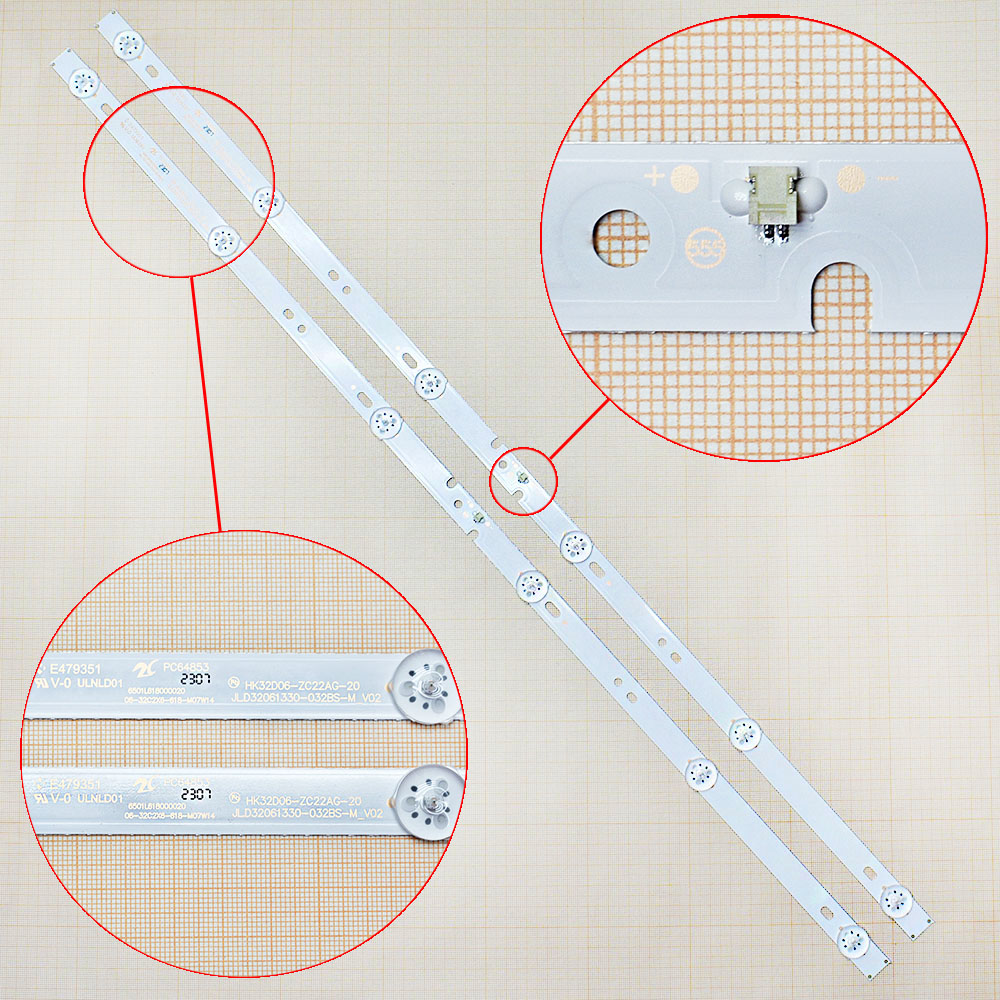

2 светодиодные планки на алюминиевой подложке - полная замена старой подсветки.

Основные характеристики

• Диагональ телевизора: 32 дюйма.
• Тип подсветки: Direct LED (задняя).
• Количество планок: 2 шт.
• Длина планки: 618 мм.
• Ширина планки: 14 мм.
• Высота планки: 7 мм.
• Количество светодиодов на планке: 6 LED (всего 12 LED в комплекте).
• Напряжение светодиода: 3 В (общее напряжение комплекта - 18 В).
• Материал подложки: алюминий (обеспечивает эффективный теплоотвод).
• Наличие термоскотча: нет.

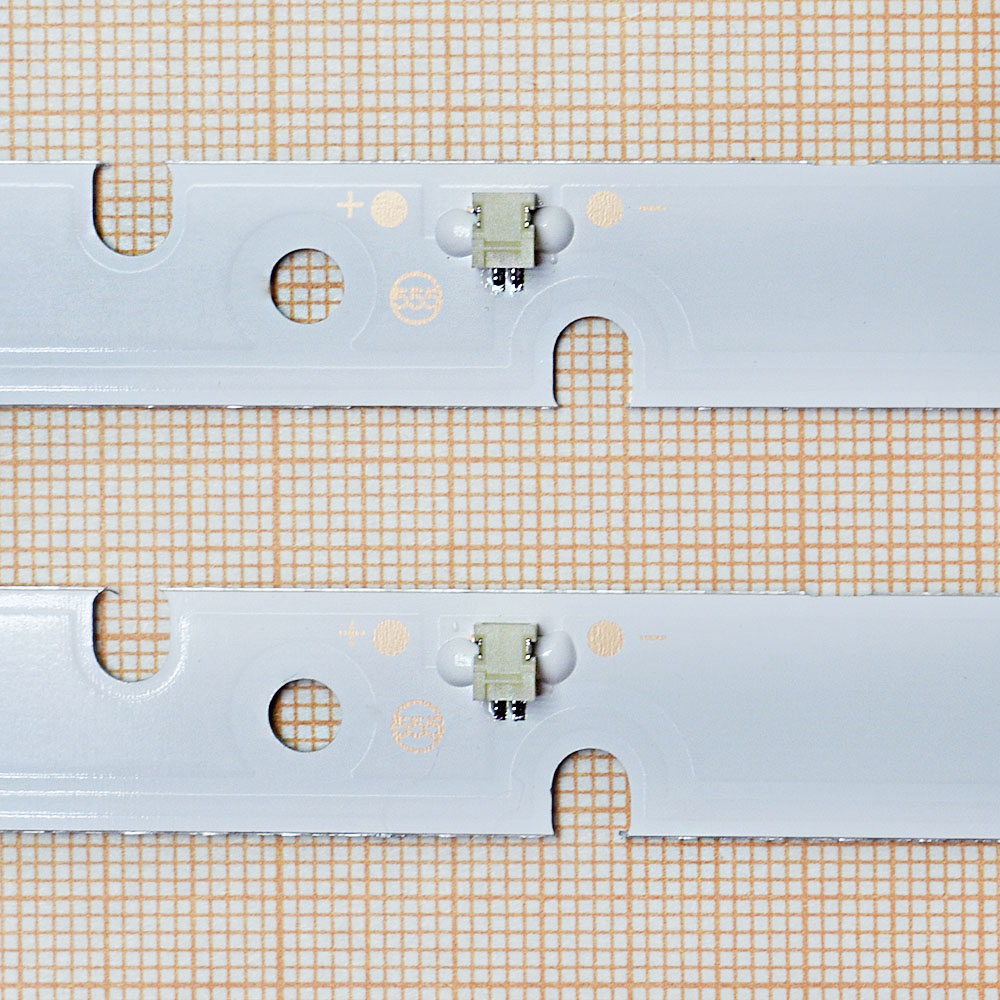

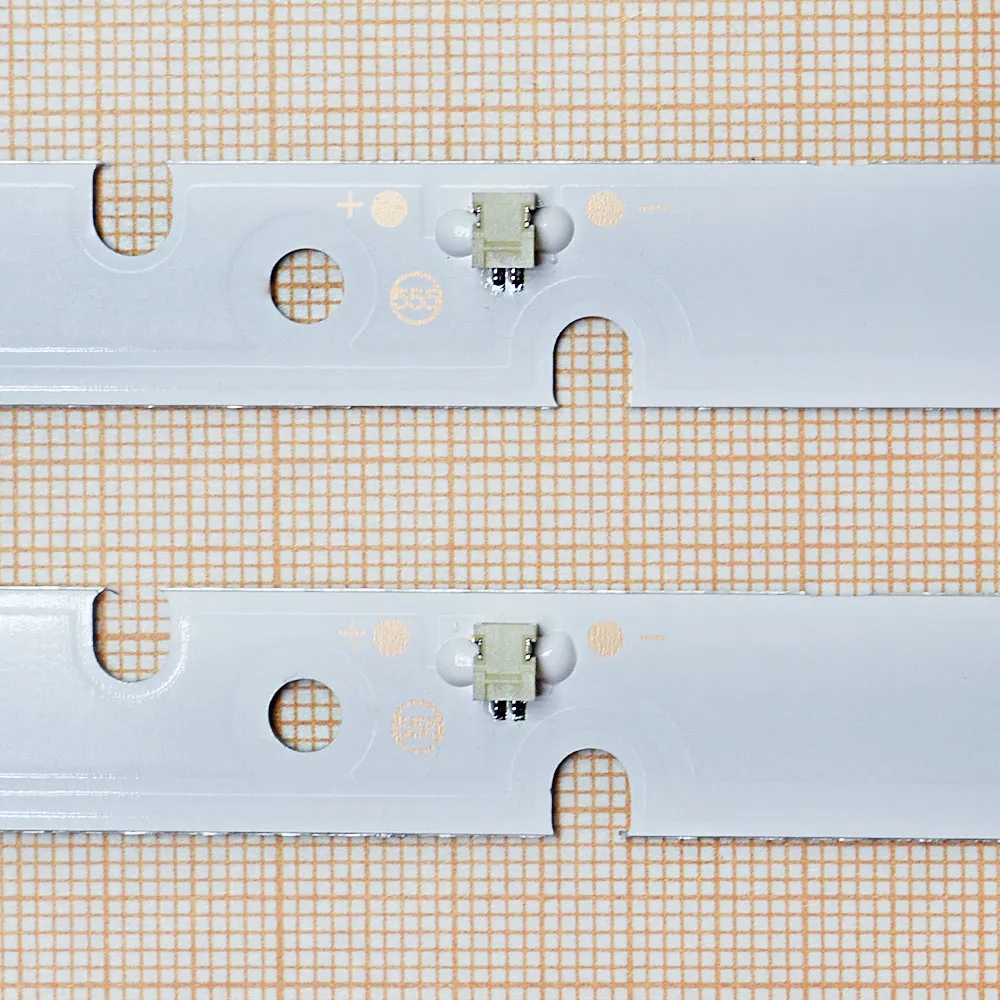

• Коннектор подключения: 2 pin.

Совместимые модели телевизоров

• Akai: AKTV3213, AKTV3223, AKTV3227H;
• Changhong: 32D2060GA;
• Element: ELEFW328-H, ELST3216H;
• Fusion: FLTV-32L32, FLTV-32H110T;
• Haier: 32K31A, 32K32A, LE32A31H, LE32A31N, LE32G310Z, LE32U3000;
• Harper: 32R470T, 32R575T, 32R660TS;
• JVC: LT-32K383;
• Konka: KKTV-K32C;
• Nordmende: ND32S3100H;
• Orion: OLT-30100, OLT-32500, OLT-32502, OLT-32702;
• Philco: PH32C10, PH32C10DSGWA, PTV32C30D, PTV32C30;
• Profilo: 32PA200E;
• Proscan: PLDED3273A, PLDED3273A-B;
• Skyline: 32YT5900, 32YST5970;
• Supra: STV-LC32ST2000W;
• Xiaomi: L32M6-ES, MI32TV-JY.

Аналоги для подбора

• 06-32C2X6-618-M07W14;
• 06-32C2X6-618-M08W14;
• 230101009640;
• 230132C1N00160;
• 6501L618000020;
• JL.D32061330-032BS-M_V01;
• JLD32061330-032BS-M_V02;
• RF-AE320E30-0601S-06;
• YF-K02L004HMXD-0001;
• 20AH530 N180707;
• T409 230101011210.

Как убедиться, что подсветка подойдёт вашему телевизору

Перед заказом сравните новую подсветку с установленной у вас:

1. Длина планки. Должна составлять ровно 618 мм.
2. Ширина и высота планки. Проверьте соответствие: 14 × 7 мм.
3. Количество светодиодов. На каждой планке должно быть 6 LED.
4. Напряжение светодиодов. Убедитесь, что напряжение соответствует 3 В.
5. Материал подложки. Проверьте, что старая подсветка установлена на алюминиевой основе.
6. Тип разъёма. Убедитесь, что у вас 2-контактный коннектор (2 pin).

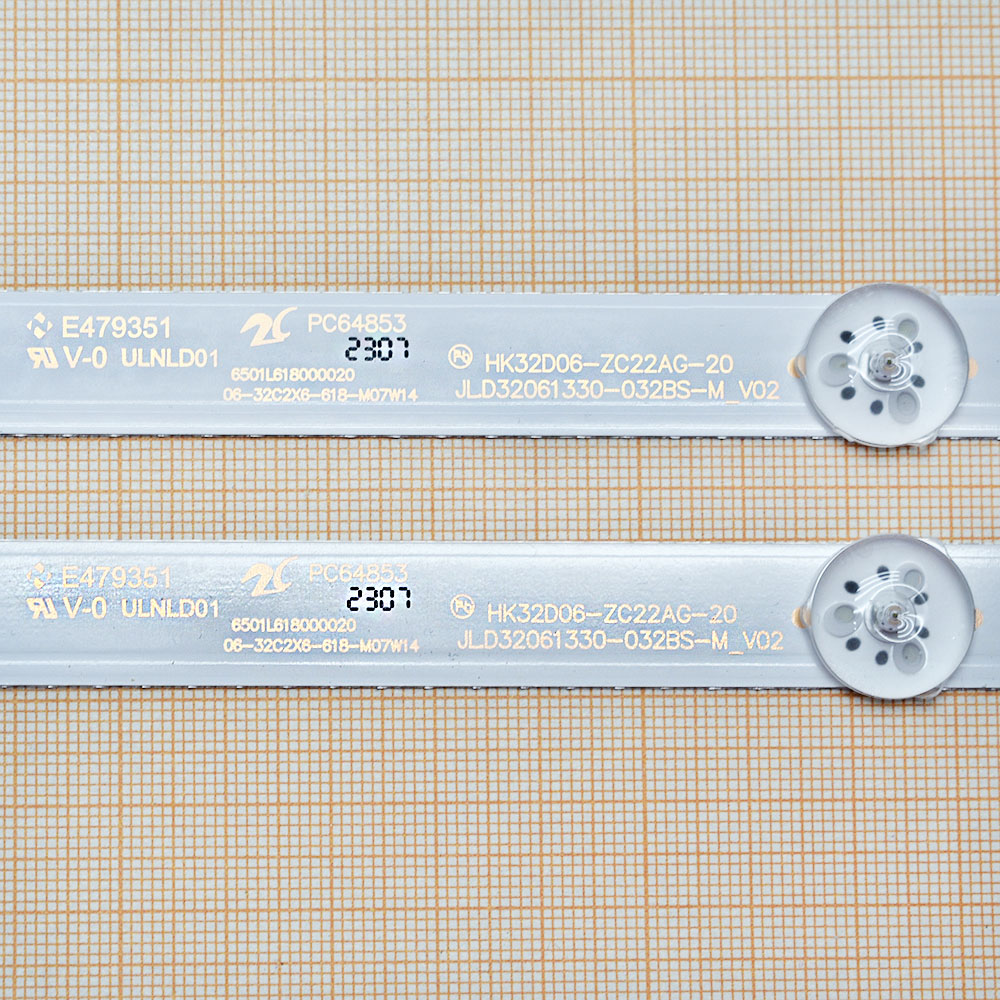

7. Маркировка. Сверьте маркировку старой подсветки с HK32D06-ZC22AG-20 или одним из аналогов из списка.
8. Отсутствие термоскотча. В данном комплекте термоскотч не предусмотрен - убедитесь, что это соответствует вашей старой подсветке.

Важные рекомендации по установке

1. Разберите телевизор. Для точного подбора подсветки обязательно разберите телевизор и посмотрите маркировку старой подсветки.
2. Аккуратность при монтаже. Избегайте чрезмерного изгиба планок - это может повредить светодиоды и соединения.
3. Очистка посадочных мест. Перед установкой удалите загрязнения и остатки старого крепежа с поверхностей, куда будут монтироваться планки.
4. Правильная ориентация. Установите планки в соответствии с их расположением в телевизоре - не перепутайте верх и низ.
5. Проверка подключения. Перед окончательной сборкой проверьте работу подсветки, подключив телевизор к сети.
6. Фиксация планок. Убедитесь, что планки надёжно закреплены и не смещаются при сборке корпуса. При необходимости используйте термостойкий скотч для дополнительной фиксации (поскольку в комплекте его нет).
7. Поэтапное тестирование. Подключайте и проверяйте планки поочерёдно - так вы быстрее обнаружите возможный брак или ошибку монтажа.

Важно! На одну модель телевизора могут устанавливаться разные варианты подсветки. Перед покупкой обязательно сверяйте параметры старой детали с характеристиками этого комплекта. Если вы не уверены в совместимости или не имеете опыта ремонта техники, рекомендуем обратиться к специалисту сервисного центра.

Закажите комплект подсветки HK32D06-ZC22AG-20 - и наслаждайтесь ярким, чётким и равномерным изображением на вашем 32-дюймовом телевизоре!
