Комплект подсветки I-6500SY80131-L/R-V2

Комплект светодиодной подсветки I-6500SY80131-L/R-V2

Восстановите безупречное качество изображения на вашем 65-дюймовом телевизоре Sony - замените неисправную подсветку комплектом I-6500SY80131-L/R-V2. Равномерное освещение экрана без засветов, тёмных участков и мерцания без замены матрицы. Профессиональное решение для ремонта телевизоров премиум-класса.

Что входит в комплект

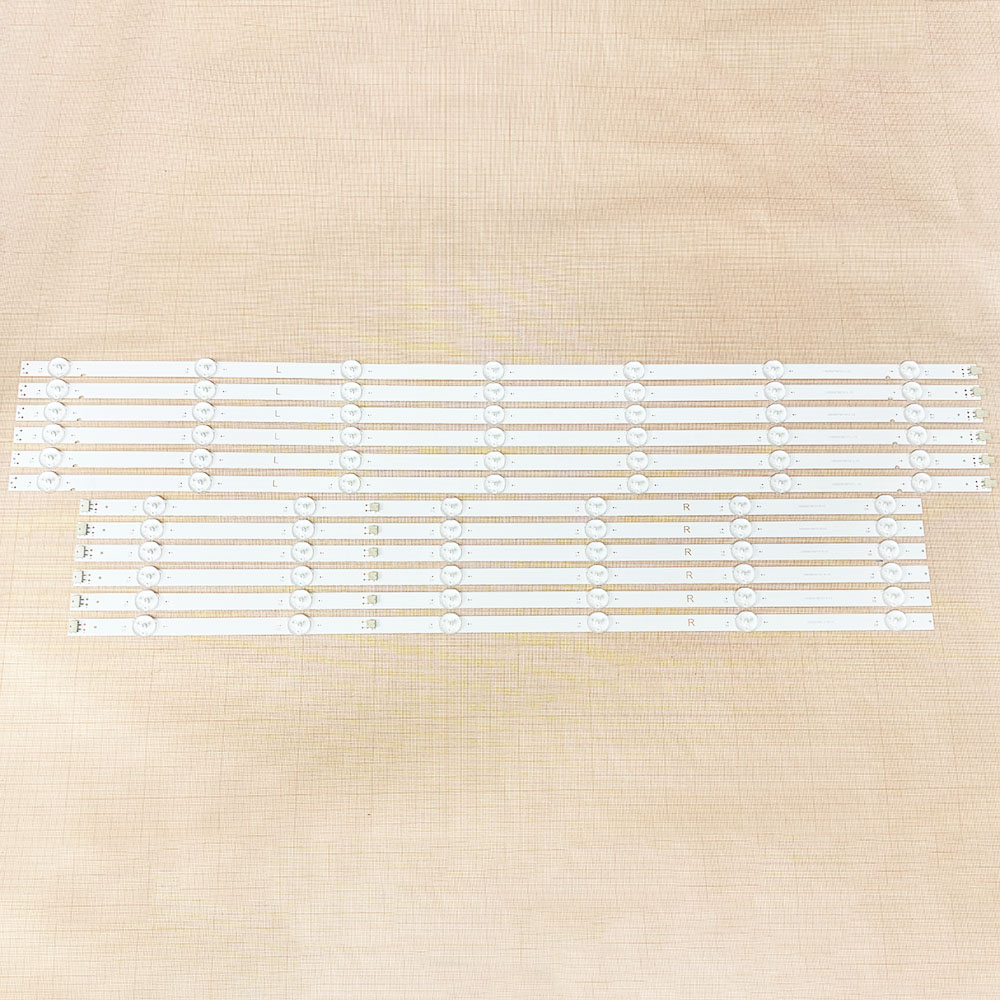

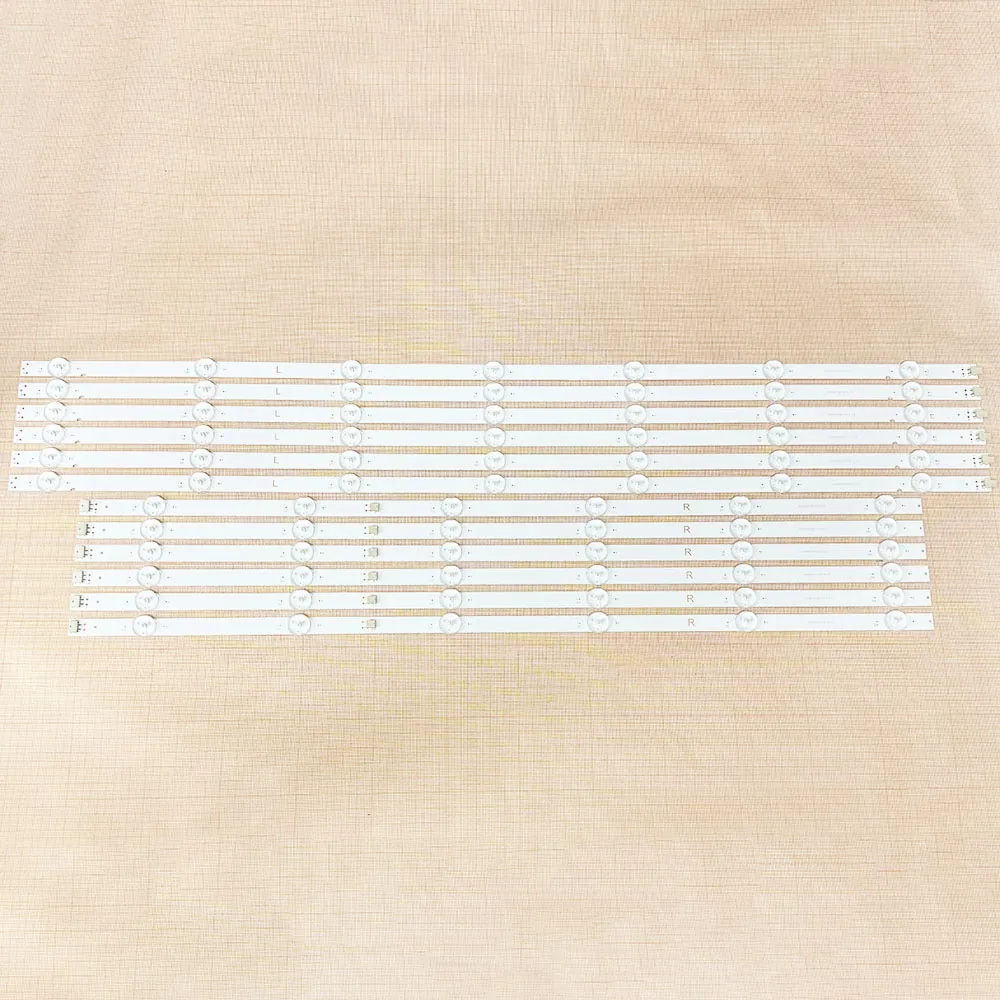

• 6 светодиодных планок I-6500SY80131-L-V2 (левая сторона);
• 6 светодиодных планок I-6500SY80131-R-V2 (правая сторона).

Всего 12 планок - полная замена старой подсветки.

Основные характеристики

• Диагональ телевизора: 65 дюймов.
• Тип подсветки: Direct LED (задняя).
• Количество планок: 12 шт. (6 L + 6 R).
• Длина планок:
• L-версия: 708 мм;
• R-версия: 605 мм;
• общая длина комплекта: 1310 мм.
• Количество светодиодов на планку: 13 LED (всего 156 LED в комплекте).
• Напряжение светодиода: 3 В (общее напряжение комплекта - 39 В).
• Материал подложки: алюминий (обеспечивает эффективный теплоотвод).
• Наличие термоскотча: есть (предустановлен на планках).

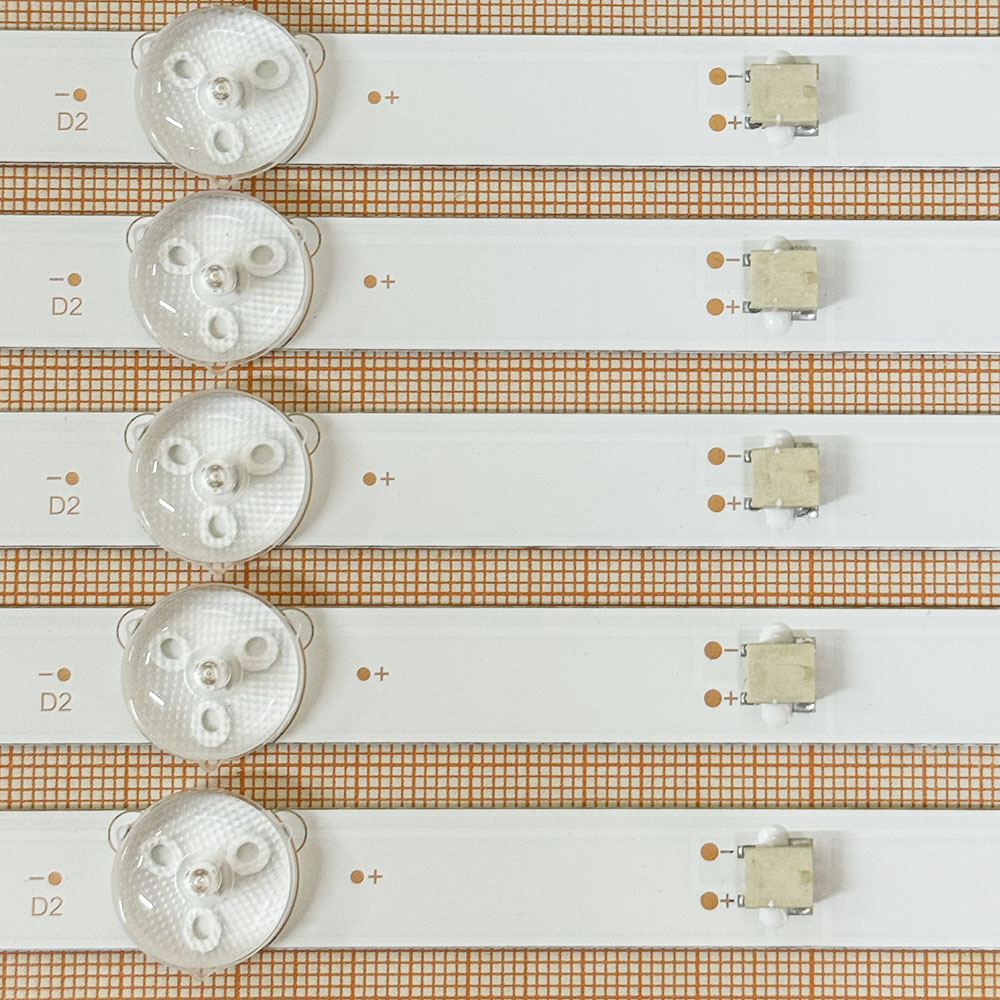

• Коннектор подключения: 2 pin.
• Расстояние между центрами линз: 104 мм.

Совместимые модели телевизоров Sony

• KD-65X750H;
• KD-65X75CH;
• KD-65XG8096;
• KD-65X8000G;
• XBR-65X800G;
• KD-65X7500H.

Как убедиться, что подсветка подойдёт вашему телевизору

Перед заказом сравните новую подсветку с установленной у вас:

1. Длина планок. Проверьте соответствие: L-версия - 708 мм, R-версия - 605 мм.
2. Количество светодиодов. На каждой планке должно быть 13 LED.
3. Напряжение светодиодов. Убедитесь, что напряжение соответствует 3 В.
4. Материал подложки. Проверьте, что старая подсветка установлена на алюминиевой основе.
5. Тип разъёма. Убедитесь, что у вас 2-контактный коннектор (2 pin).

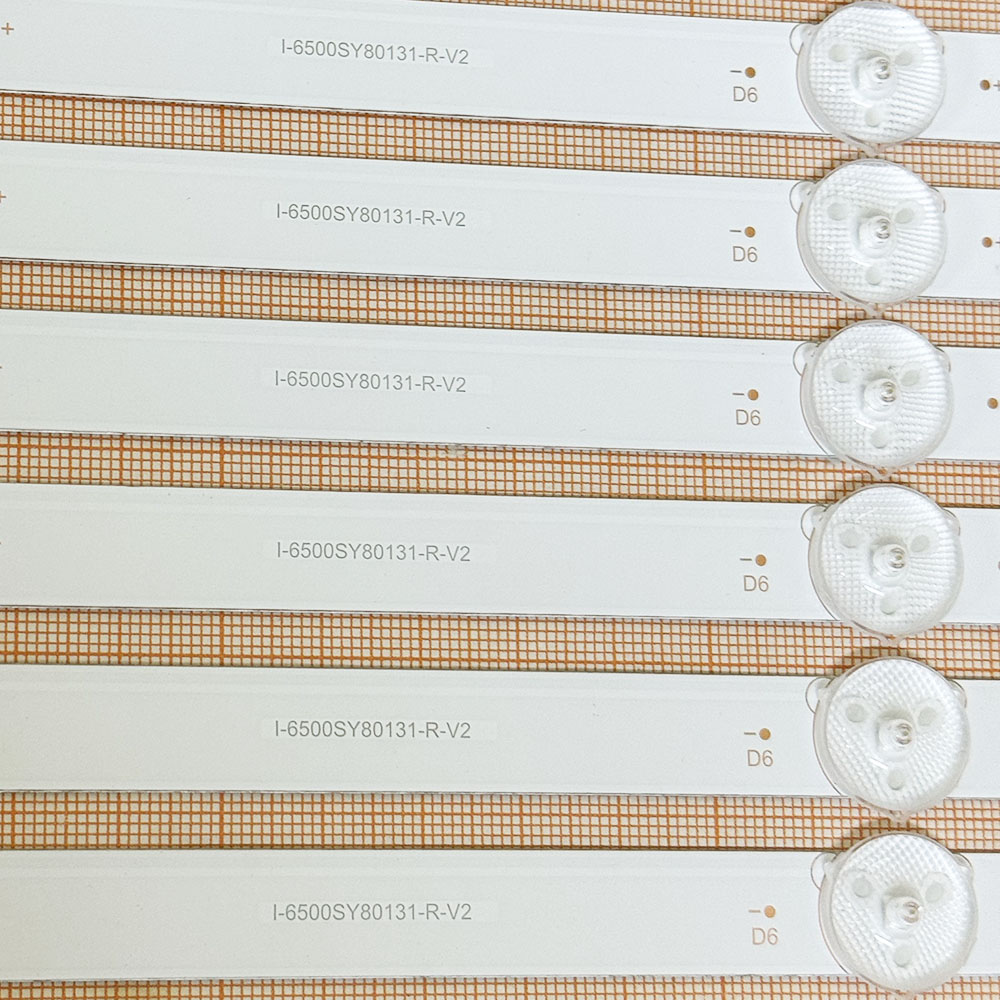

6. Маркировка. Сверьте маркировку старой подсветки с I-6500SY80131-L-V2 / I-6500SY80131-R-V2.
7. Наличие термоскотча. В данном комплекте термоскотч предустановлен - убедитесь, что это соответствует вашей старой подсветке.
8. Расположение линз. Проверьте, что расстояние между центрами линз составляет 104 мм.

Важные рекомендации по установке

1. Разберите телевизор. Для точного подбора подсветки обязательно разберите телевизор и посмотрите маркировку старой подсветки.
2. Аккуратность при монтаже. Избегайте чрезмерного изгиба планок - это может повредить светодиоды и соединения.
3. Очистка посадочных мест. Перед установкой удалите остатки старого термоскотча и загрязнения с поверхностей, куда будут монтироваться планки.
4. Правильная ориентация. Установите планки строго в соответствии с их расположением в телевизоре: L-версии - слева, R-версии - справа. Не перепутайте стороны.
5. Проверка подключения. Перед окончательной сборкой проверьте работу подсветки, подключив телевизор к сети.
6. Фиксация планок. Убедитесь, что планки надёжно закреплены и не смещаются при сборке корпуса. Используйте предустановленный термоскотч для фиксации.
7. Поэтапное тестирование. Подключайте и проверяйте планки поочерёдно (по одной паре L+R) - так вы быстрее обнаружите возможный брак или ошибку монтажа.
8. Соблюдение полярности. При подключении убедитесь, что полярность соответствует оригинальной схеме.

Важно! На одну модель телевизора могут устанавливаться разные варианты подсветки. Перед покупкой обязательно сверяйте параметры старой детали с характеристиками этого комплекта. Если вы не уверены в совместимости или не имеете опыта ремонта техники, рекомендуем обратиться к квалифицированному специалисту сервисного центра.

Закажите комплект подсветки I-6500SY80131-L/R-V2 - и наслаждайтесь ярким, чётким и равномерным изображением на вашем 65-дюймовом телевизоре Sony!
