Комплект подсветки JL.D58051330-202AS-M

Комплект светодиодной подсветки JL.D58051330-202AS-M

Верните вашему телевизору безупречное изображение - замените неисправную подсветку комплектом JL.D58051330-202AS-M. Равномерное освещение экрана без засветов, тёмных участков и мерцания без замены матрицы. Профессиональное решение для 58-дюймовых телевизоров премиум-класса.

Что входит в комплект

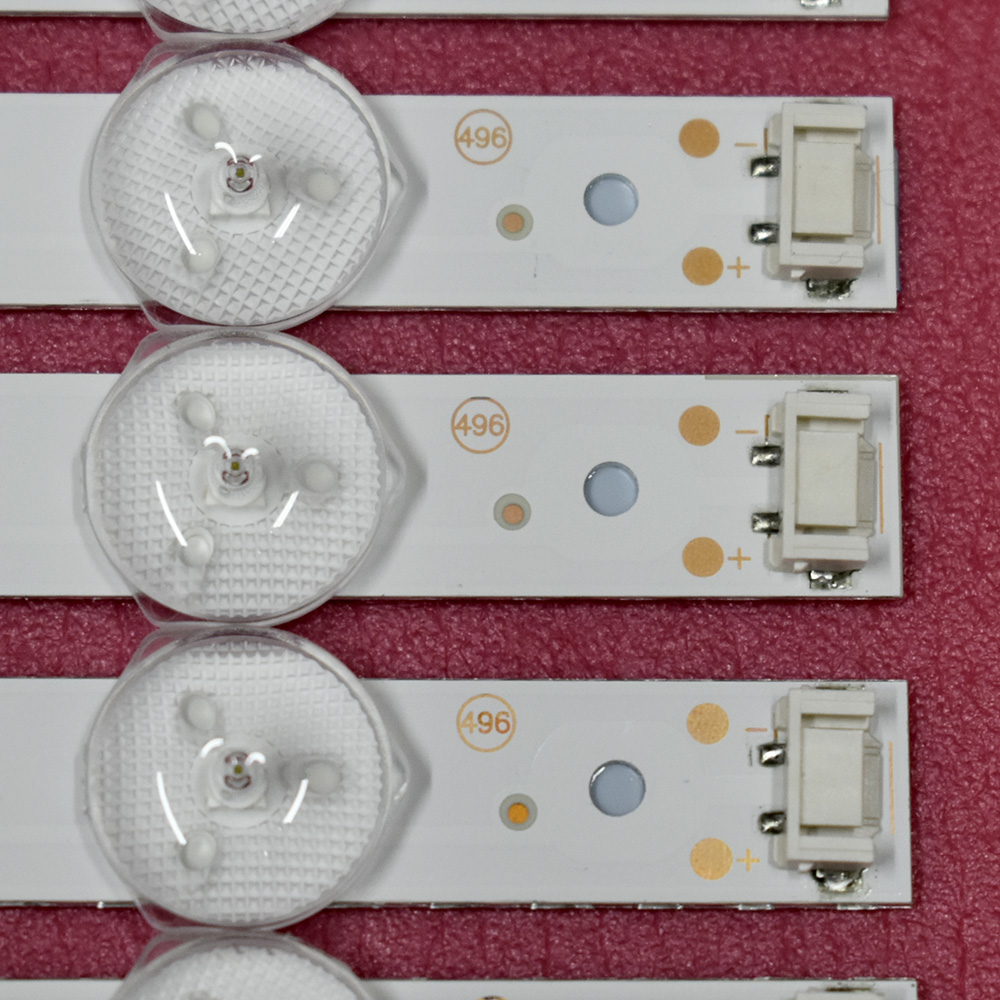

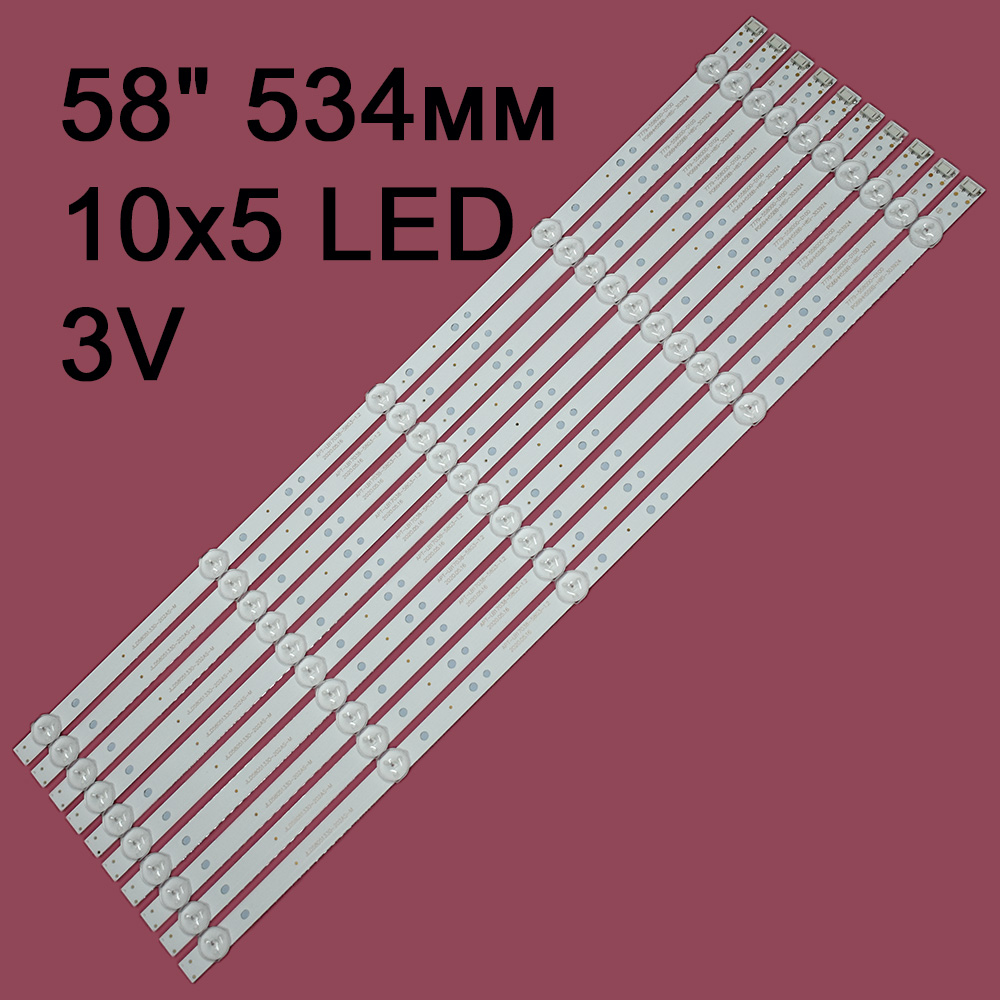

10 светодиодных планок на алюминиевой подложке - полная замена старой подсветки.

Основные характеристики

• Диагональ телевизора: 58 дюймов (147 см).
• Тип подсветки: Edge LED (боковая).
• Количество планок: 10 шт.
• Длина планки: 533 мм.
• Количество светодиодов на планку: 5 LED (всего 50 LED в комплекте).
• Напряжение светодиода: 3 В (общее напряжение комплекта - 15 В).
• Материал подложки: алюминий (обеспечивает эффективный теплоотвод).
• Наличие термоскотча: нет.
• Коннектор подключения: 2 pin.
• Тип рассеивателя: YX-TV-18-0D25-1A (пуговка)

Совместимые модели телевизоров

• Skyworth:
• 58G2A300, 58M6, 58V6;
• 58E360, 58E6000, 58E6100;
• 58F5, 58V20;
• 58GCU8905B;
• 58U7880AZ, 58VLX7860, 58U7880VQ;
• 58K5D, 58F55, 58G2A, 58G3.
• Grundig: 58VLX7860, 58GCU8905.
• Supra: STV-LC60GT5000U.
• Toshiba: 58U7880AZ, 58U7880VQ.

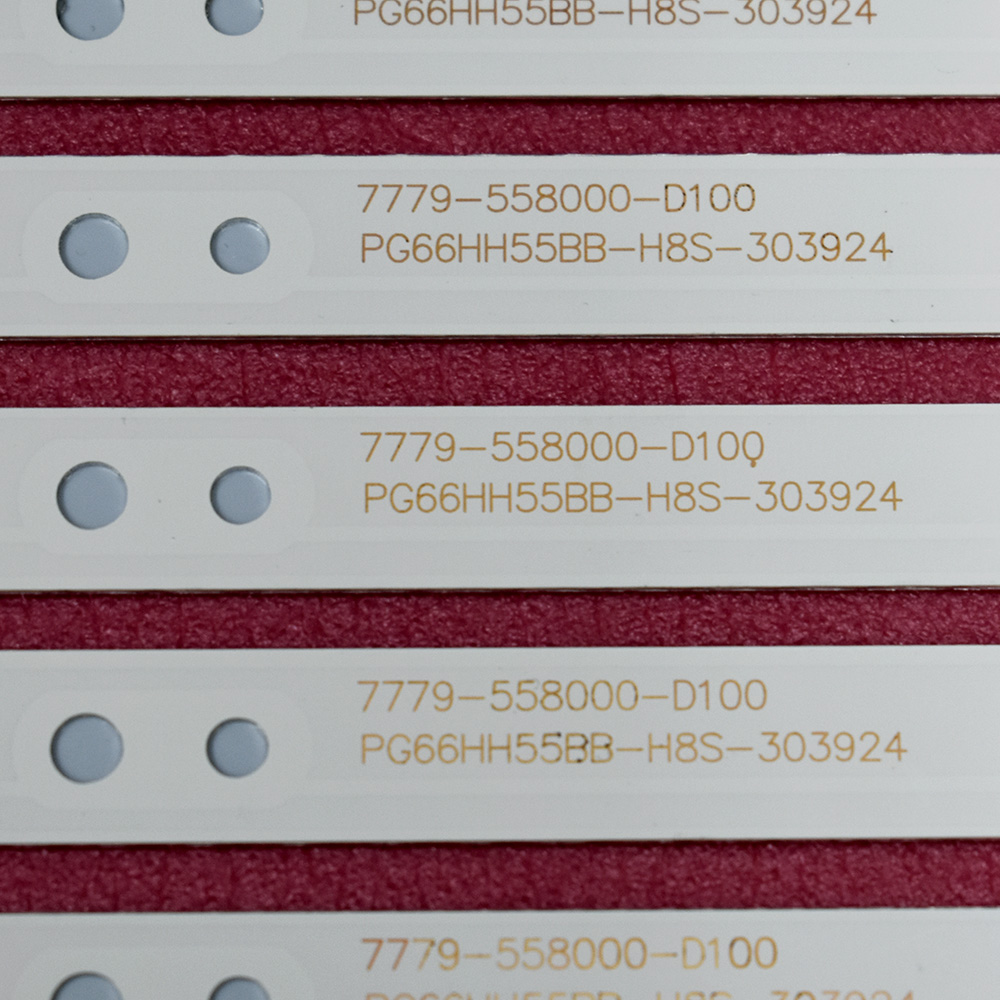

Аналоги для подбора

• SW58D05-ZC22AG-06;
• 5835-W58000-1P00 Ver.01 (2019.04.04);
• CRH-A58303010057C2REV1.0;

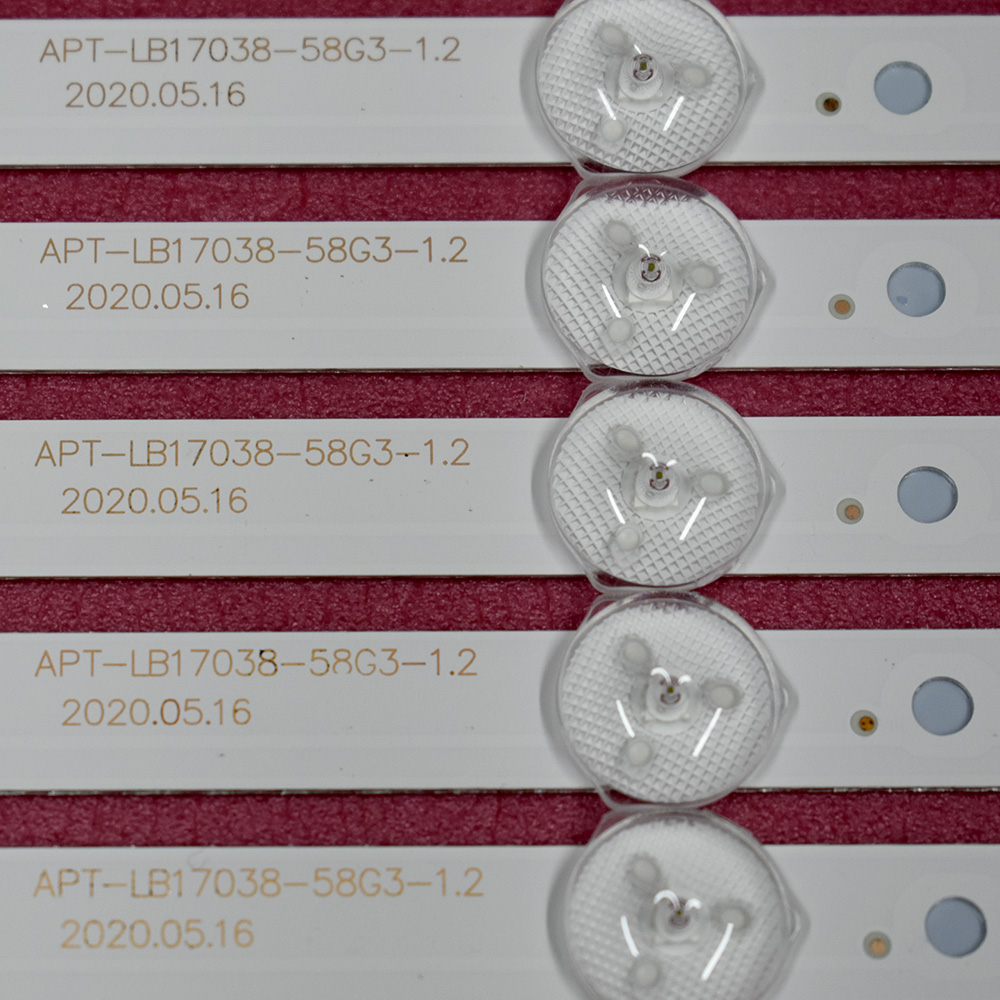

• APT-LB17038-58G3-1.2 (2017.5.4);
• E466169 XY-MC 94V-0;
• 7779-658000-D130;
• SD88LL55BB-J9C-206233.

Как убедиться, что подсветка подойдёт вашему телевизору

Перед заказом сравните новую подсветку с установленной у вас:

1. Длина планки. Должна составлять ровно 533 мм.
2. Количество светодиодов. На каждой планке должно быть 5 LED.
3. Напряжение светодиодов. Убедитесь, что напряжение соответствует 3 В.
4. Материал подложки. Проверьте, что старая подсветка установлена на алюминиевой основе.
5. Тип разъёма. Убедитесь, что у вас 2-контактный коннектор (2 pin).
6. Отсутствие термоскотча. В данном комплекте термоскотч не предусмотрен - убедитесь, что это соответствует вашей старой подсветке.
7. Тип рассеивателя. Проверьте, что у вас рассеиватель типа YX-TV-18-0D25-1A («пуговка»).

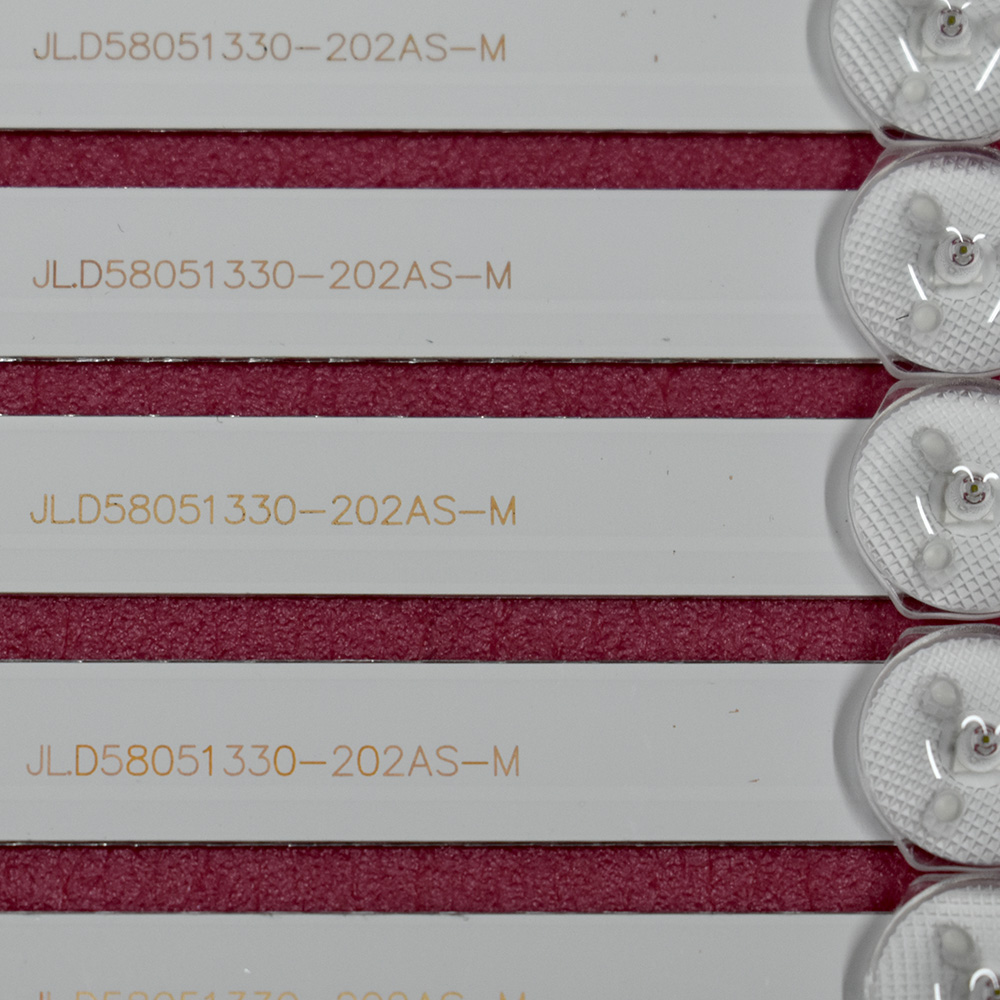

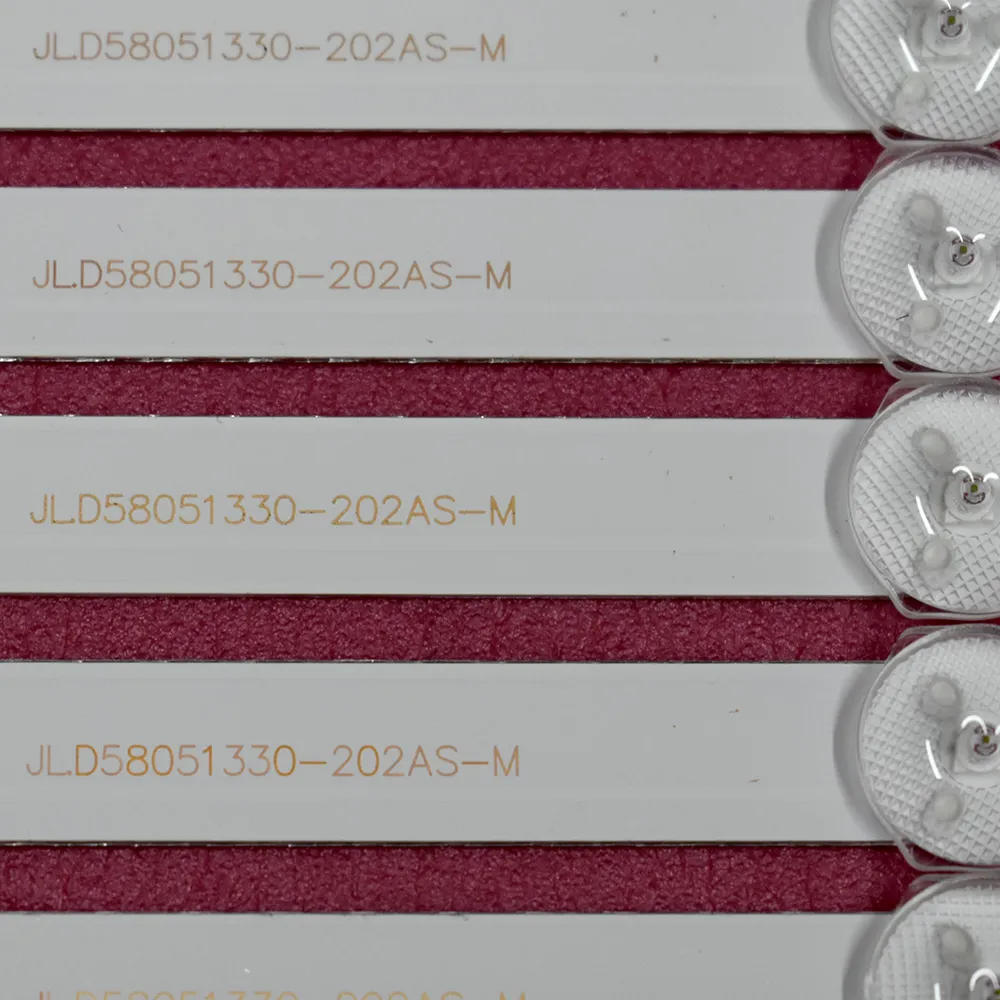

8. Маркировка. Сверьте маркировку старой подсветки с JL.D58051330-202AS-M или одним из аналогов из списка.
9. Совместимость с матрицей. Подсветка совместима с матрицами RDL580WY QD0-804, V580DJ4-MD1, V580DJ4-QE1.

Важные рекомендации по установке

1. Разберите телевизор. Для точного подбора подсветки обязательно разберите телевизор и посмотрите маркировку старой подсветки.
2. Аккуратность при монтаже. Избегайте чрезмерного изгиба планок - это может повредить светодиоды и соединения.
3. Очистка посадочных мест. Перед установкой удалите загрязнения и остатки старого крепежа с поверхностей, куда будут монтироваться планки.
4. Правильная ориентация. Установите планки в соответствии с их расположением в телевизоре - строго соблюдайте порядок установки согласно схеме вашего ТВ.
5. Проверка подключения. Перед окончательной сборкой проверьте работу подсветки, подключив телевизор к сети.
6. Фиксация планок. Убедитесь, что планки надёжно закреплены и не смещаются при сборке корпуса. При необходимости используйте термостойкий скотч для дополнительной фиксации (поскольку в комплекте его нет).
7. Поэтапное тестирование. Подключайте и проверяйте планки поочерёдно - так вы быстрее обнаружите возможный брак или ошибку монтажа.
8. Соблюдение полярности. При подключении убедитесь, что полярность соответствует оригинальной схеме.

Важно! На одну модель телевизора могут устанавливаться разные варианты подсветки. Перед покупкой обязательно сверяйте параметры старой детали с характеристиками этого комплекта. Если вы не уверены в совместимости или не имеете опыта ремонта техники, рекомендуем обратиться к квалифицированному специалисту сервисного центра.

Закажите комплект подсветки JL.D58051330-202AS-M - и наслаждайтесь ярким, чётким и равномерным изображением на вашем 58-дюймовом телевизоре!
