Комплект подсветки LED42D08A-ZC56AG-03, LED42D08B-ZC56G-03

Комплект LED-подсветки LED42D08A-ZC56AG-03 / LED42D08B-ZC56AG-03 - для телевизоров 42-43

Ищете надёжное решение для восстановления подсветки телевизора? Комплект LED42D08A-ZC56AG-03 и LED42D08B-ZC56AG-03 - готовое решение для ремонта ТВ диагональю 42-43 дюйма. Подходит как профессиональным мастерам, так и тем, кто делает ремонт самостоятельно: планки встают в штатные места без доработки.

Что входит в комплект

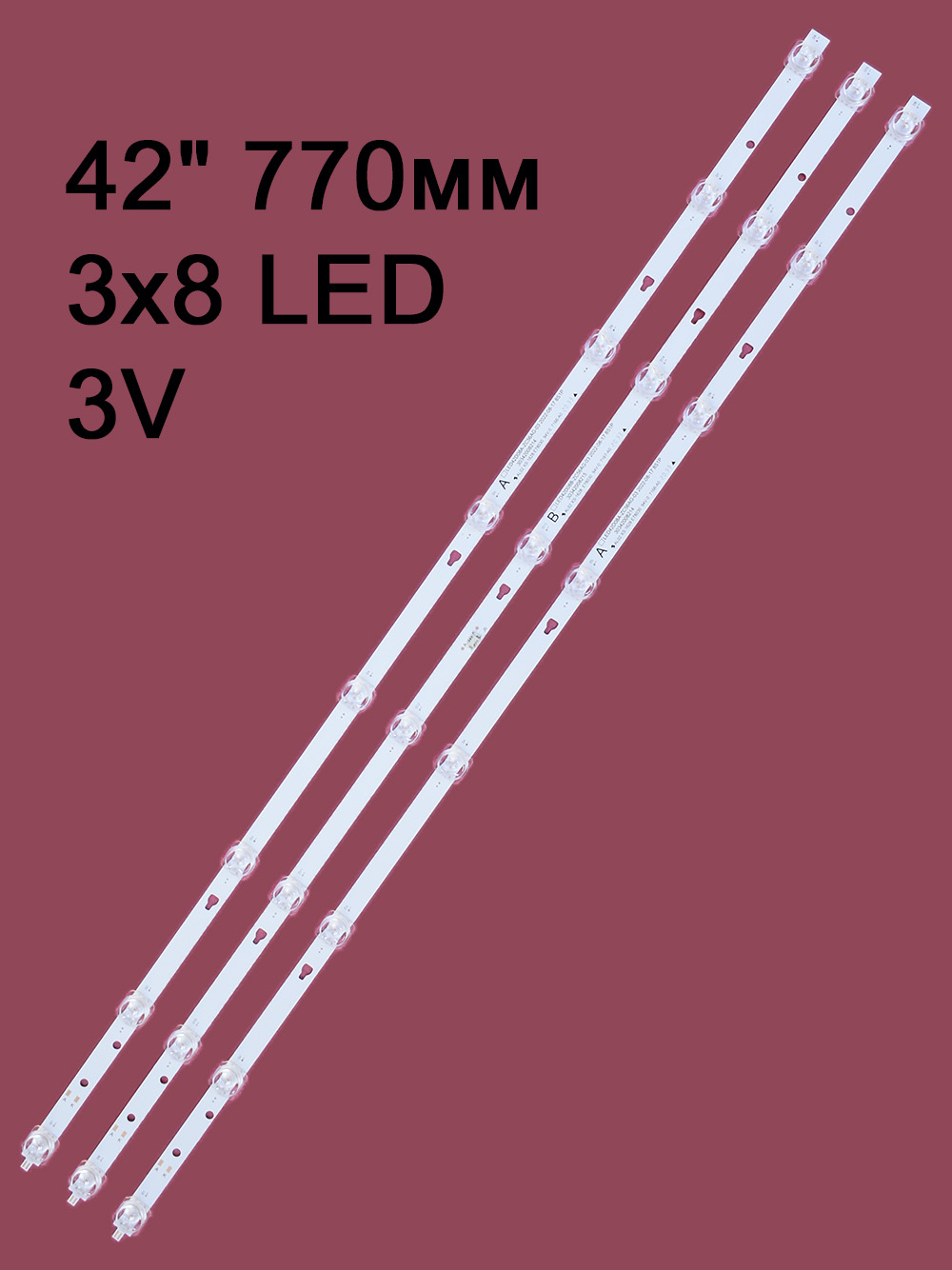

• 3 планки подсветки: 2 планки типа A (LED42D08A-ZC56AG-03) + 1 планка типа B (LED42D08B-ZC56AG-03);
• по 8 светодиодов на каждой планке (всего 24 шт.);
• длина планки - 770 мм;
• напряжение светодиода - 3 В;
• расстояние между центрами линз - 94-100-111-121-111-100-94 мм;
• материал подложки - алюминий (эффективный теплоотвод);
• термоскотч в комплект не входит - учтите это при планировании ремонта.

Ключевые преимущества

• Установка без доработки. Планки рассчитаны под родные посадочные места: не нужно резать, гнуть или сверлить.
• Равномерная яркость экрана. Точный шаг между линзами исключает тёмные полосы и локальные засветы - картинка получается однородной по всей площади.
• Стабильная работа. Напряжение 3 В соответствует заводским параметрам: исключены мерцание, самопроизвольные отключения и ошибки драйвера.
• Долгий срок службы. Алюминиевая подложка снижает рабочую температуру светодиодов - ресурс подсветки заметно выше.
• Сбалансированный комплект. В наборе сразу 3 планки нужных типов (2A + 1B) - этого достаточно для полной замены подсветки в совместимых моделях ТВ.

Поддерживаемые модели телевизоров

Haier:
LE43K6600SG, LE43K6000SG, LE43K6700UG, LE43K6500SA, LE43K6000SF, LE43K6500TF, LE43K6500U,
43V31, 43 Smart TV MX, 43 Smart TV MX LIGHT, 43 Smart TV BX.

Kivi:
43U740LB, 43U710KB, 43U700GR, 43U700GU.

JVC:
LT-43M795, LT-43MAW595.

YASIN:
LED-43G9.

Mystery:
MTV-4333LT2.

Doffler:
43DF49-T2.

Обратите внимание: даже если ваша модель ТВ есть в списке, подсветка может не подойти - производители нередко ставили разные версии планок на одну и ту же модель.

Взаимозаменяемые партномера

• LED42D08A-ZC23AG-04, LED42D08B-ZC23AG-04;
• LED42D08A-ZC26AG-01, LED42D08B-ZC26AG-01;
• LED42D08A-ZC26AG-01E, LED42D08B-ZC26AG-01E;
• LED42D08A-ZC26AG-01T, LED42D08B-ZC26AG-01T;
• а также артикулы: 30342008204, 30342008205, 30342008206, 30342008207, 30342008210E, 30342008211E, 30342008210T, 30342008211T.

Критически важно перед заказом

Чтобы не ошибиться с выбором, обязательно разберите телевизор и сверьте старую планку по ключевым параметрам:

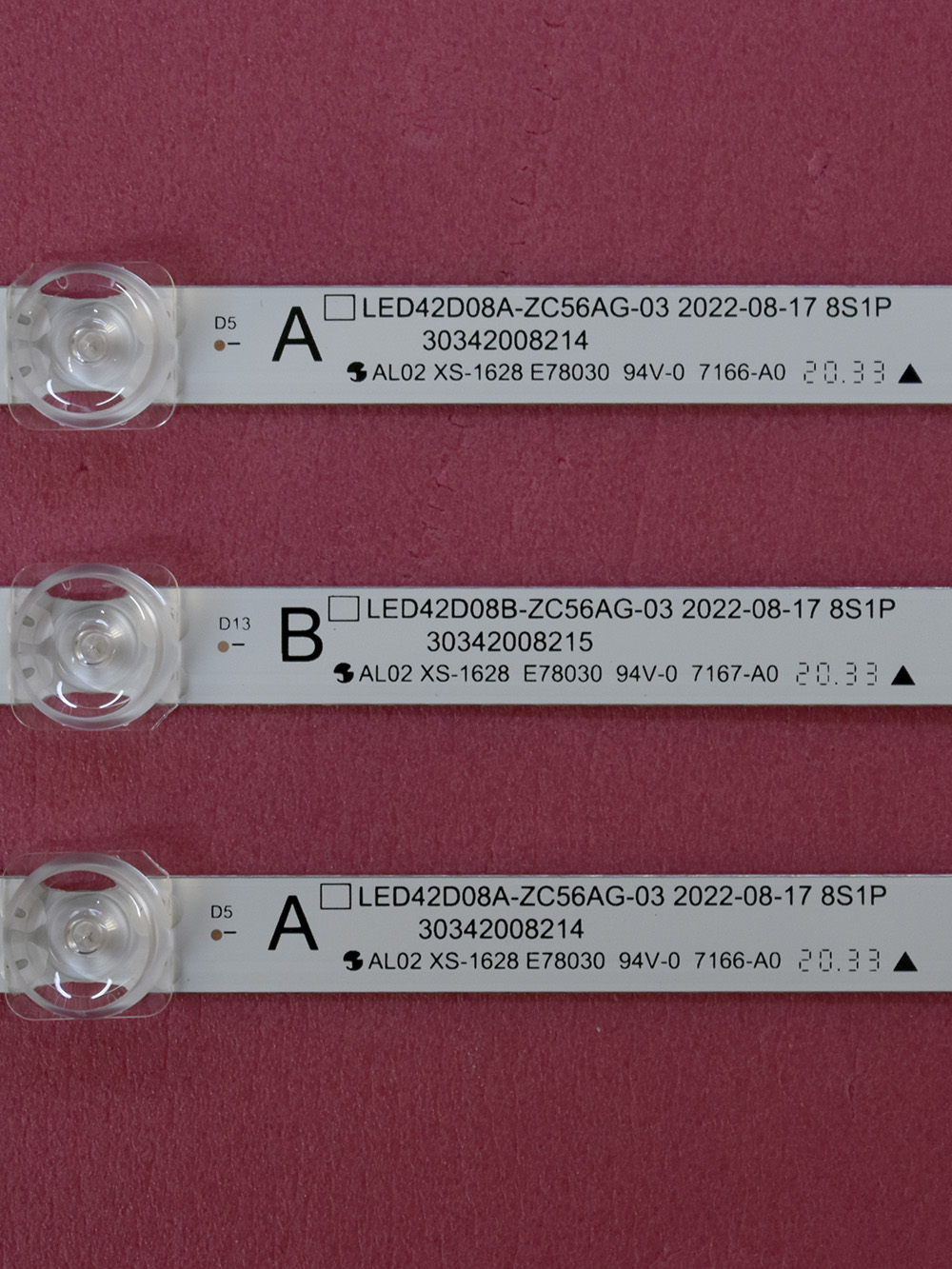

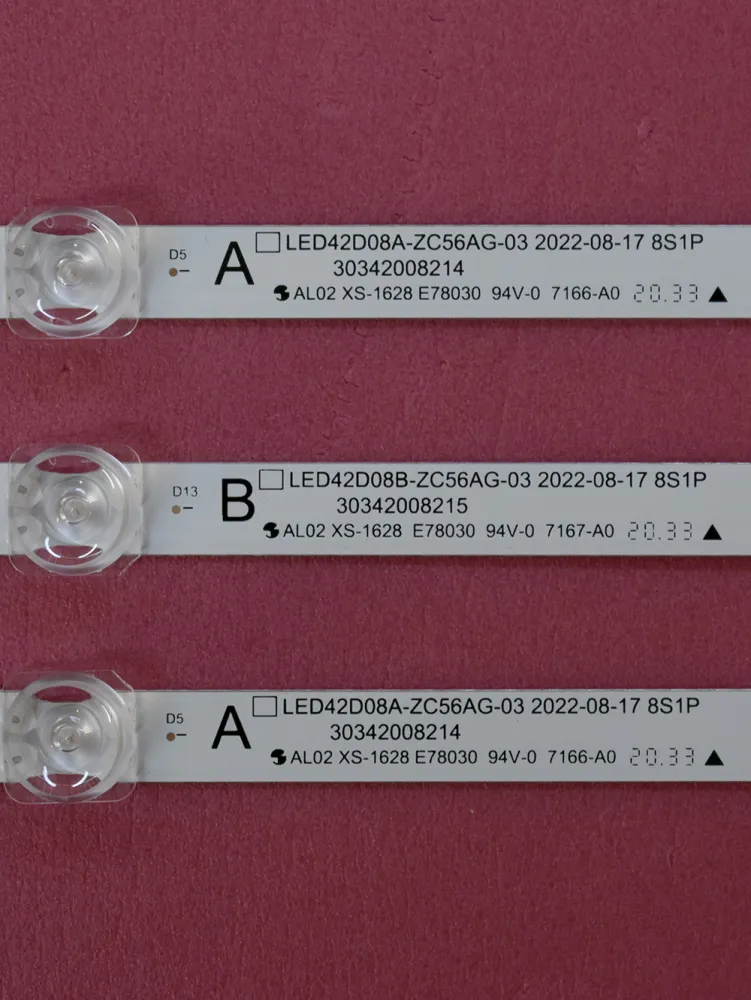

• маркировка должна совпадать с LED42D08A-ZC56AG-03 (для типа A) либо LED42D08B-ZC56AG-03 (для типа B), либо одним из взаимозаменяемых партномеров;
• количество светодиодов - строго 8 на планку;
• напряжение - 3 В (версии на 6 В несовместимы);
• длина - 770 мм;
• шаг между линзами должен соответствовать указанному диапазону;

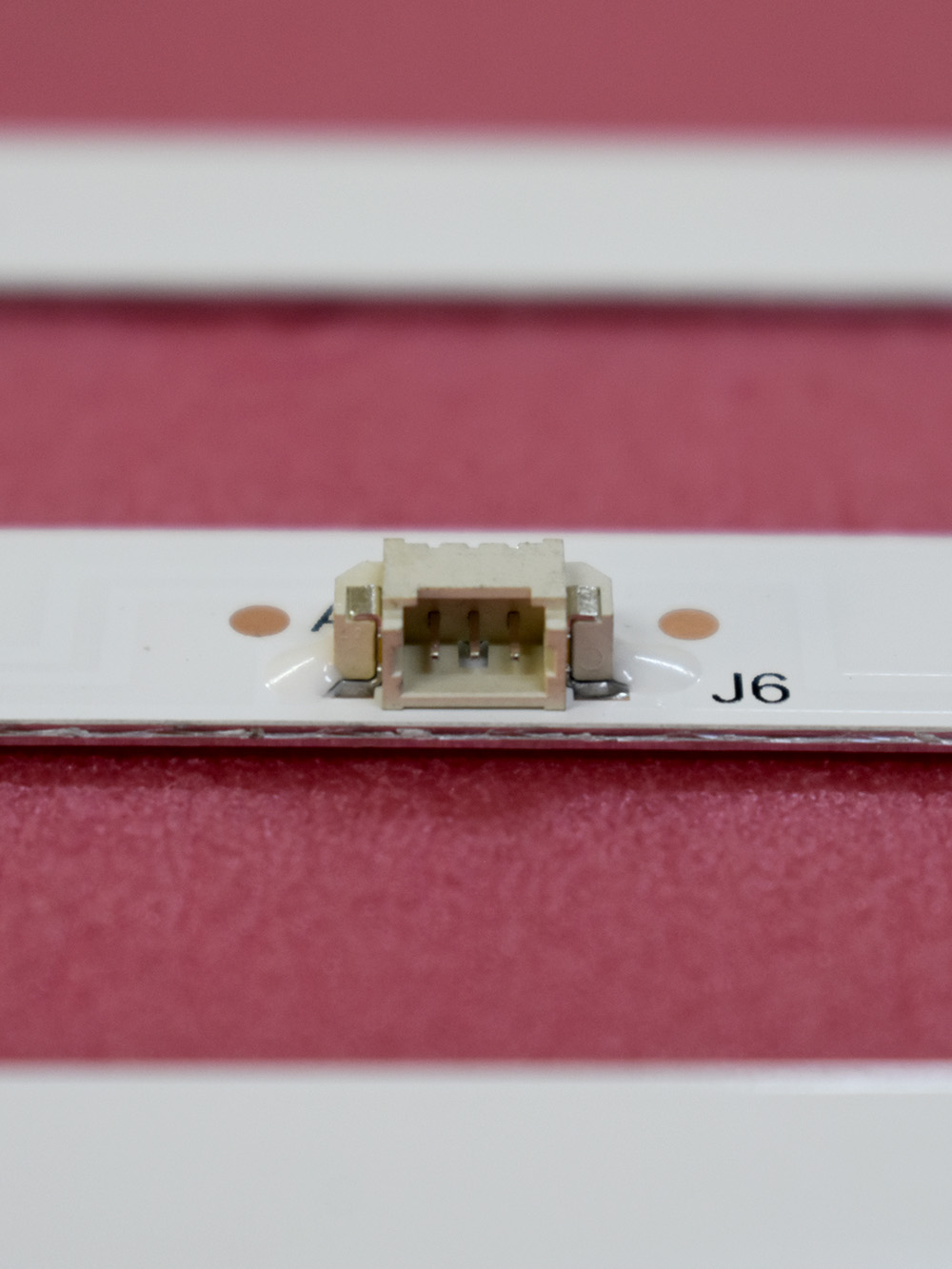

• обязательно учитывайте тип планки: в комплекте нужны именно 2A + 1B - планки не взаимозаменяемы между собой по расположению светодиодов и разъёмам.

Например, встречаются внешне похожие планки с 7 или 9 светодиодами, другим шагом либо разъёмом - они не подойдут по электрической схеме и/или габаритам.

Если сомневаетесь - загрузите в чат фото маркировки снятой планки: мы точно подскажем, подойдёт ли этот комплект.

Рекомендации по установке

• Перед финальной сборкой выполните тестовый запуск без корпуса - так сразу будет видно, если есть мерцание, неравномерная засветка или проблемы с контактом.
• Следите, чтобы шлейф не был пережат - это одна из самых частых причин нестабильной работы подсветки.
• Поскольку термоскотч не входит в комплект, заранее подготовьте подходящий материал для фиксации планок и обеспечения теплоотвода.
• При необходимости дополнительно зафиксируйте разъём: это исключит его отсоединение из-за вибраций.
• Не перетягивайте крепёжные элементы - даже прочные планки могут повредиться при чрезмерном усилии.
