Комплект подсветки LG Innotek DRT 3.0 39 A/B type

Комплект LED-подсветки LG Innotek DRT 3.0 39 A/B type - для телевизоров 39

Ищете надёжное решение для восстановления подсветки 39-дюймового телевизора LG? Комплект LG Innotek DRT 3.0 39 (A/B type) - готовое решение для профессионального и самостоятельного ремонта. В комплекте планки двух типов (A и B) - встают в штатные места без доработки.

Что входит в комплект

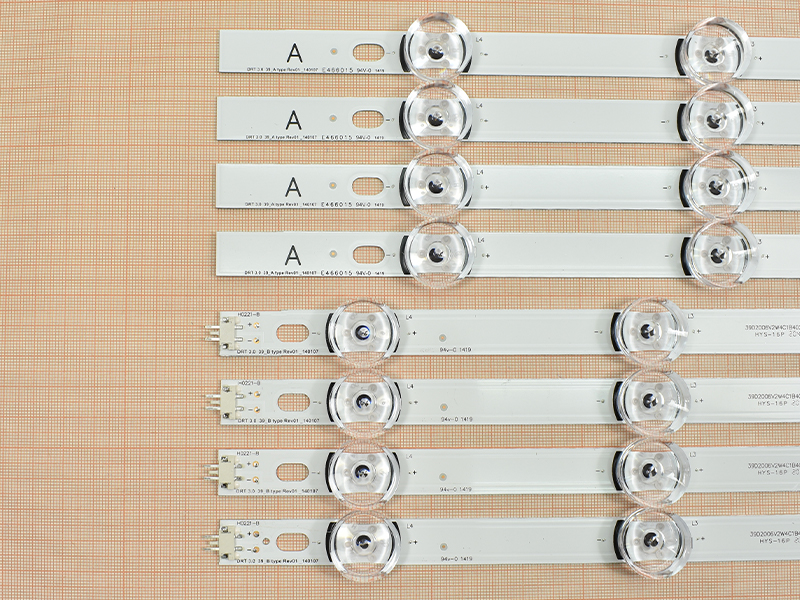

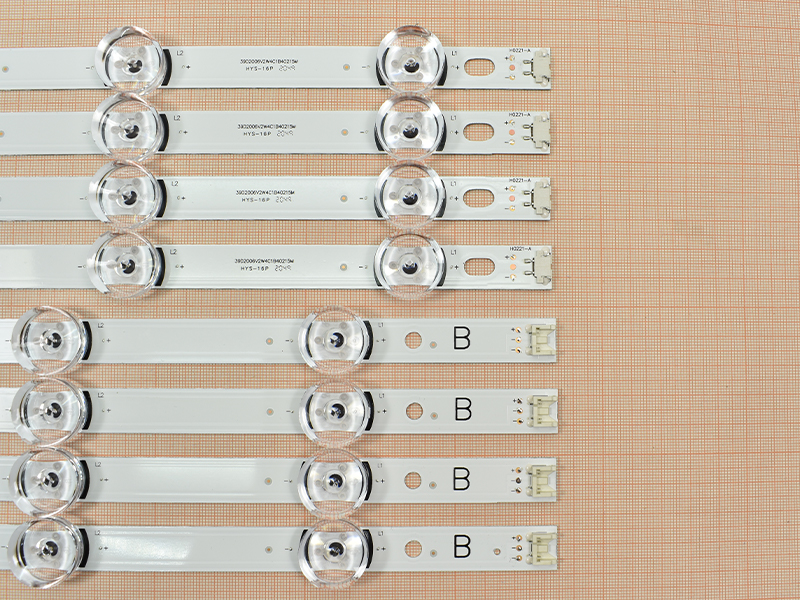

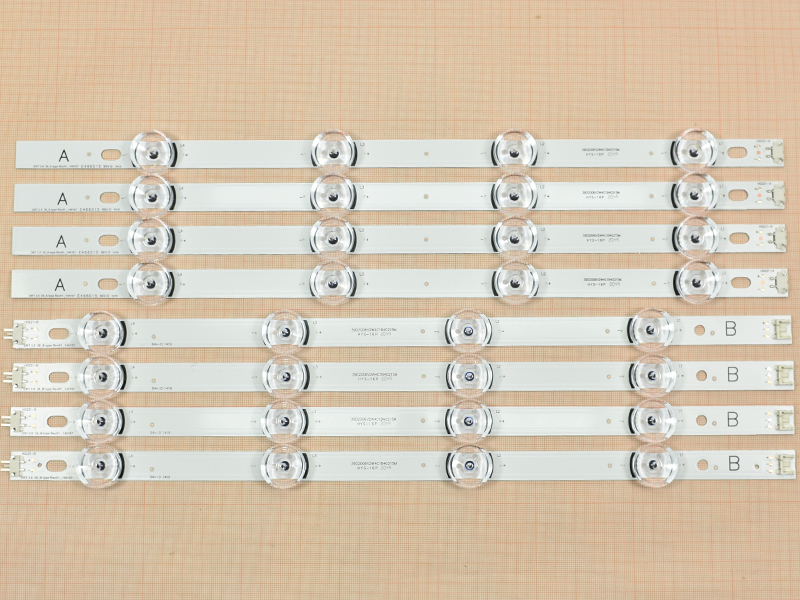

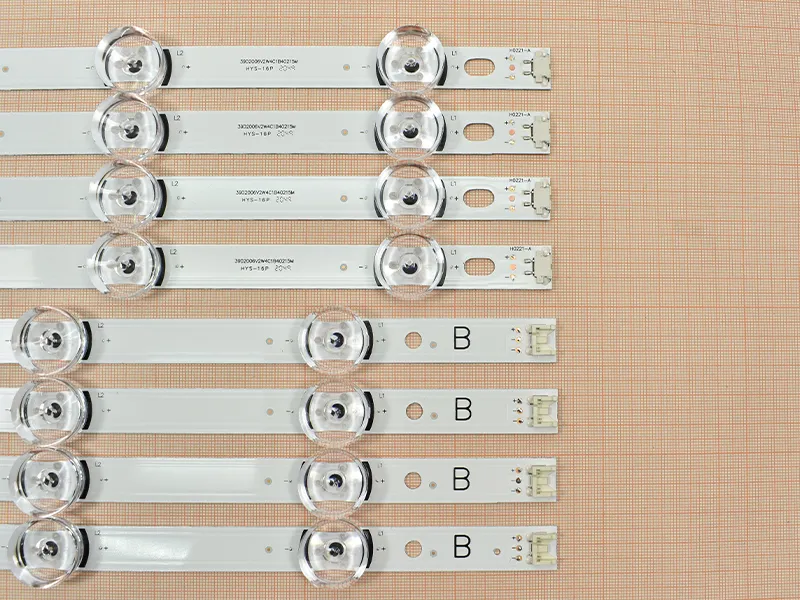

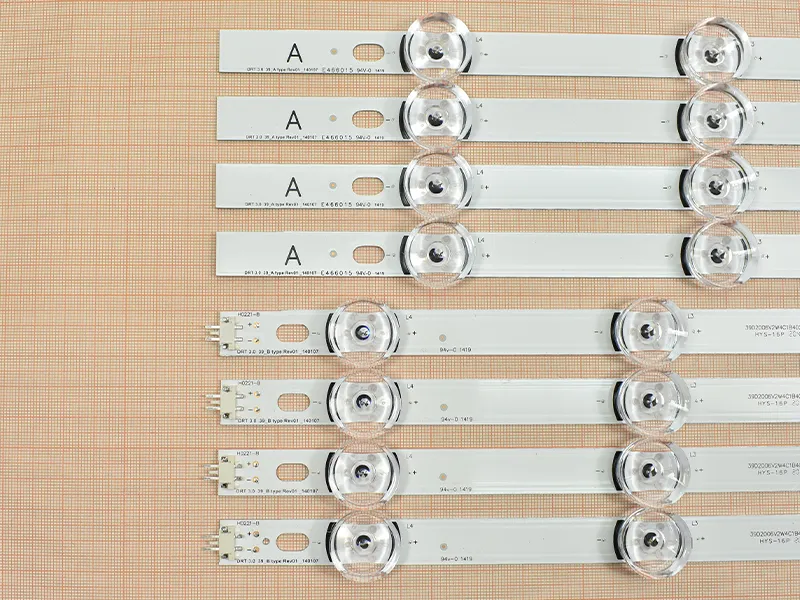

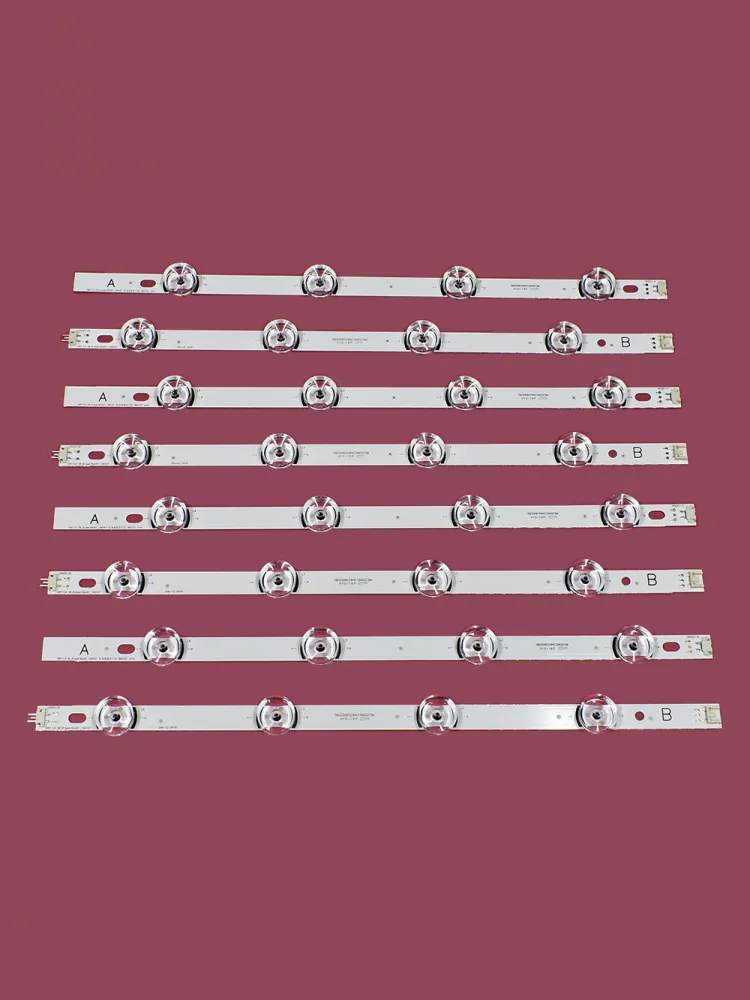

• 8 планок: 4 шт. типа A (длина 405 мм, по 8 светодиодов) + 4 шт. типа B (длина 402 мм, по 8 светодиодов);
• общее количество светодиодов - 64 шт.;
• ширина планки - 15 мм;
• напряжение светодиода - 6 В;
• разъём - 2 pin;
• тип линзы - DRT 3.0 (варианты «Small» и «Стандартная» взаимозаменяемы при полной замене комплекта);
• расстояние между центрами линз - 93 мм;
• материал подложки - алюминий;

Ключевые преимущества

• Точная заводская совместимость. Комплект разработан под конструктив матриц LG 39 дюймов: габариты, шаг светодиодов и электрические параметры строго соответствуют оригиналу.
• Установка без доработки. Планки встают в родные посадочные места - не нужно резать, гнуть или сверлить.
• Равномерная яркость по всему экрану. Грамотное распределение светодиодов (разные типы A и B) исключает тёмные полосы и локальные засветы.
• Стабильная работа. Напряжение 6 В соответствует заводским параметрам драйвера: исключены мерцание, самопроизвольные отключения и ошибки питания.
• Долгий срок службы. Алюминиевая подложка эффективно отводит тепло - светодиоды работают при более низкой температуре и служат дольше.
• Полная комплектация для полной замены. В наборе сразу все 8 планок - этого достаточно для замены всей подсветки в совместимых моделях.

Совместимые матрицы

• HC390DUN, HC390DUN-VAHS1, HC390DUN-VAHS2;
• HC390DUN-VCHS1, HC390DUN-VCHS2, HC390DUN-VCHS3;
• NC390DUN, NC390DUN-VXBP1, NC390DUN-VXBP2;
• T390HVJ01.2.

Поддерживаемые модели телевизоров

Серия LB5500:
39LB5500, 39LB550B, 39LB550U, 39LB550V,
39LB551U, 39LB551V, 39LB552U, 39LB552V.

Серия LB5610:
39LB5610, 39LB561B, 39LB561F, 39LB561U, 39LB561V,
39LB563U, 39LB563V, 39LB565U, 39LB565V.

Серия LB5700:
39LB5700, 39LB570B, 39LB570U, 39LB570V,
39LB572U, 39LB572V.

Серия LB5800:
39LB5800, 39LB580B, 39LB580U, 39LB580V,
39LB5820, 39LB582B, 39LB582U, 39LB582V, 39LB585V.

Прочие серии LB:
39LB629V, 39LB630V, 39LB631V, 39LB650V, 39LB652V, 39LB653V.

Серия LF:
39LF5610, 39LF5800, 39LF580V.

Серия LY:
39LY320C, 39LY345C, 39LY540H, 39LY541H,
39LY560H, 39LY750H, 39LY751H.

Обратите внимание: даже если ваша модель ТВ есть в списке, подсветка может не подойти. Разные ревизии телевизоров могли комплектоваться разными версиями планок.

Взаимозаменяемые партномера

• AGF78400501, AGF78400601, AGF78350901;
• LATWT391RXLZK;
• DRT 3.0 39;

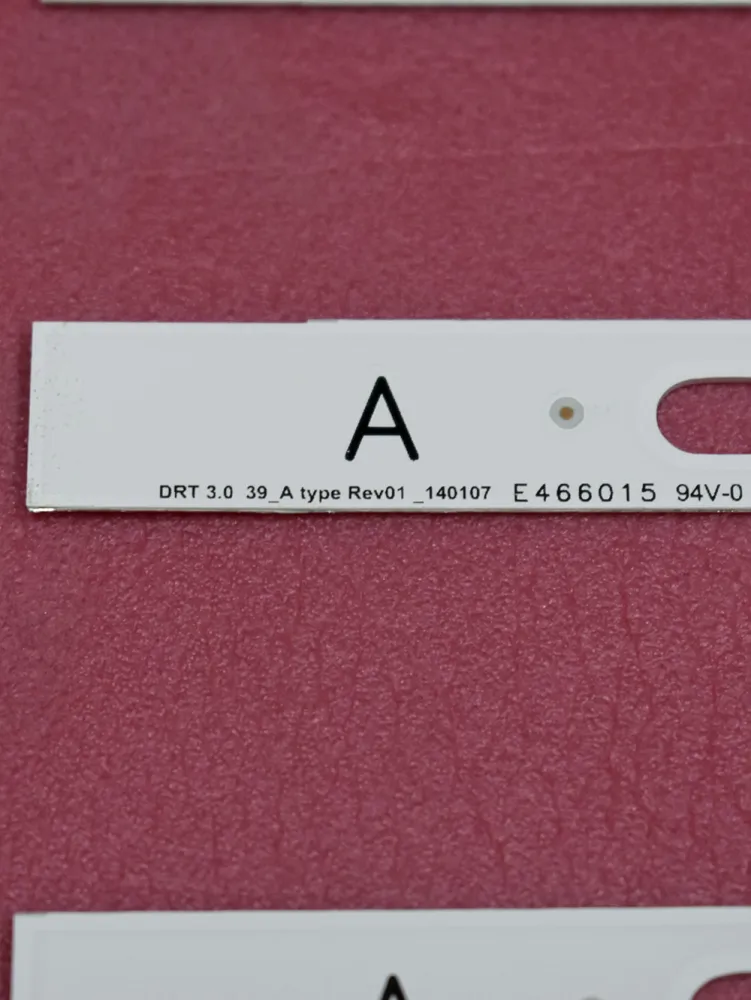

• LG Innotek DRT 3.0 39_A type Rev0.0 / Rev00_130820 / Rev02_140218;
• LG Innotek DRT 3.0 39_B type Rev0.0 / Rev00_130820 / Rev02_140218.

Критически важно перед заказом

Чтобы не ошибиться с выбором, обязательно разберите телевизор и сверьте старую планку по ключевым параметрам:

• маркировка должна совпадать с DRT 3.0 39 либо одним из взаимозаменяемых партномеров;
• типы A и B не взаимозаменяемы между собой - у них разная длина и нюансы расположения;
• количество светодиодов - строго 8 на планку;
• напряжение - строго 6 В (версии на 3 В несовместимы);
• длина: тип A - 405 мм, тип B - 402 мм;

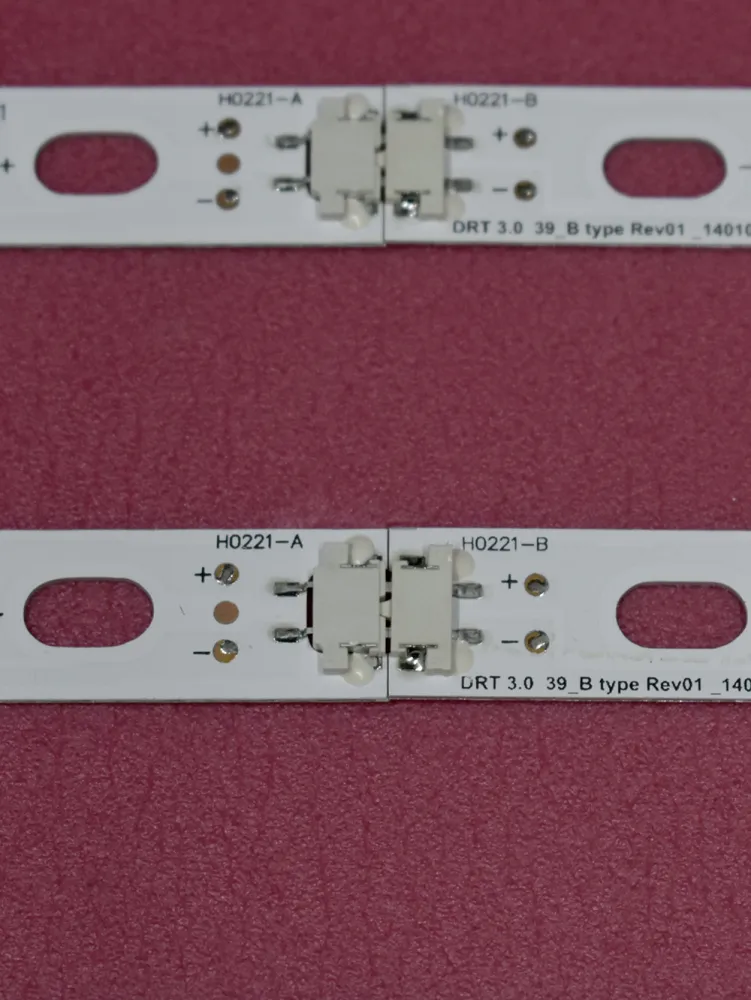

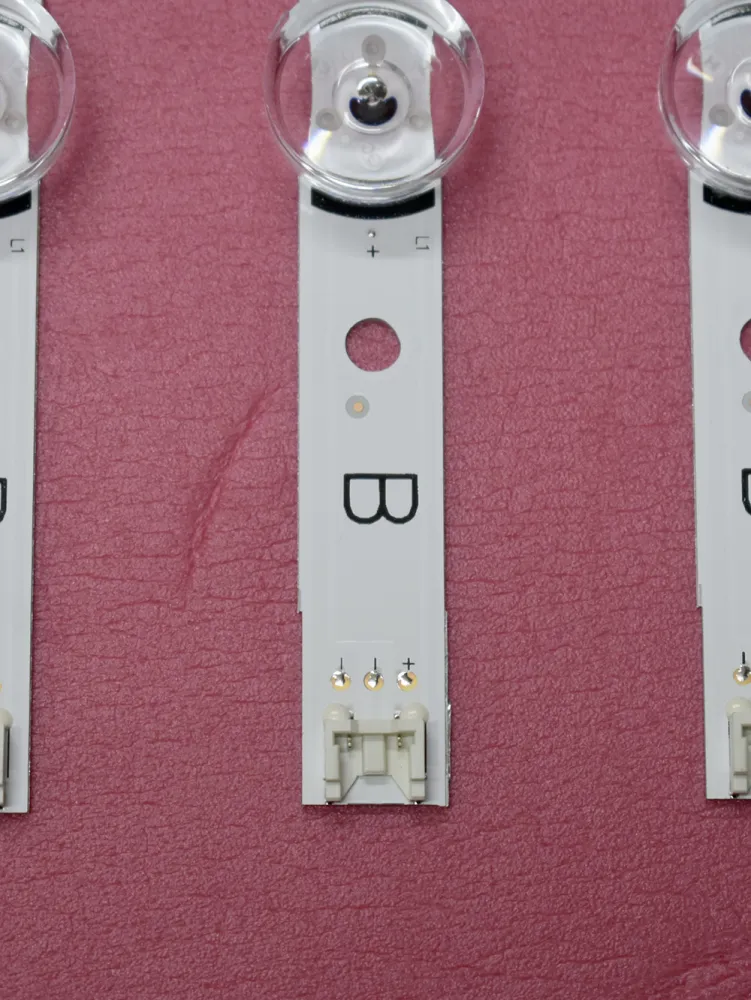

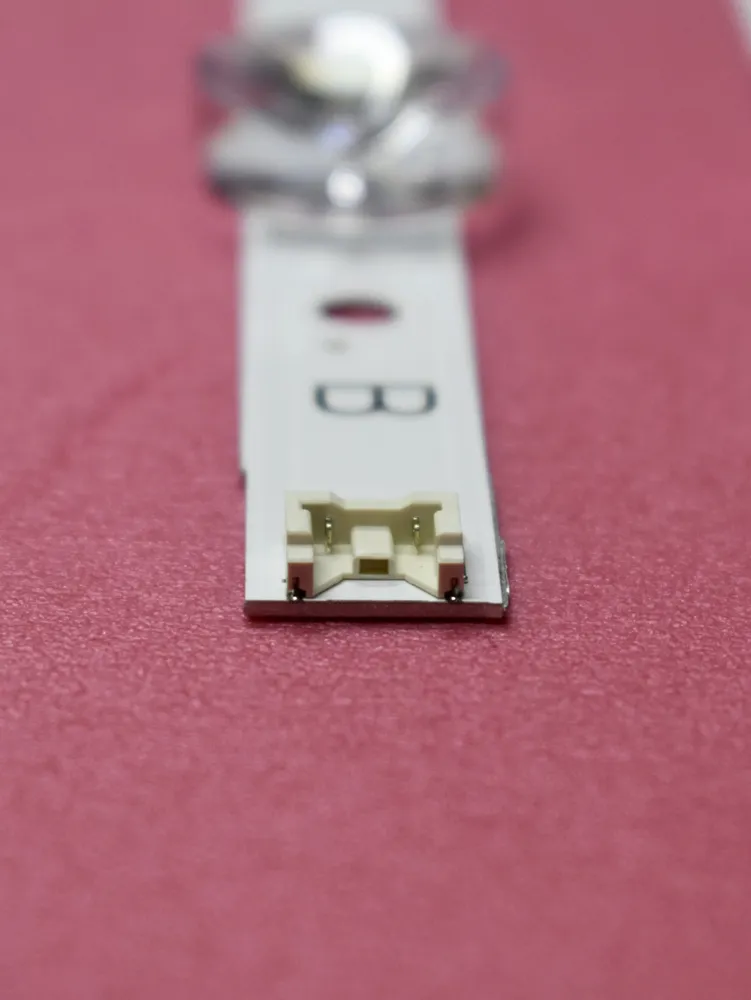

• разъём - 2 pin, расположение должно совпадать;
• шаг между линзами - 93 мм

Например, встречаются внешне похожие комплекты с другим шагом линз или иным количеством светодиодов - они не подойдут по электрической схеме и/или габаритам.

Если сомневаетесь - загрузите в чат фото маркировки снятой планки: мы точно подскажем, подойдёт ли этот комплект.

Рекомендации по установке

• Перед финальной сборкой выполните тестовый запуск без корпуса - так сразу будет видно, если есть мерцание, неравномерная засветка или проблемы с контактом.
• Следите, чтобы шлейф не был пережат - это одна из самых частых причин нестабильной работы подсветки.
• Аккуратно приклейте планки на термоскотч, не перегревая их.
• При необходимости дополнительно зафиксируйте разъём: это исключит его отсоединение из-за вибраций.
• Не перетягивайте крепёжные элементы - даже прочные планки могут повредиться при чрезмерном усилии.
