Комплект подсветки MS-L1795 V2, V1 JL.D39042330-006AS-M

Комплект подсветки MS-L1795 V2 / V1 / JL.D39042330-006AS-M

Состав комплекта:

• Планки подсветки: 3 шт. JL.D39042330-006AS-M_V01

Технические характеристики:

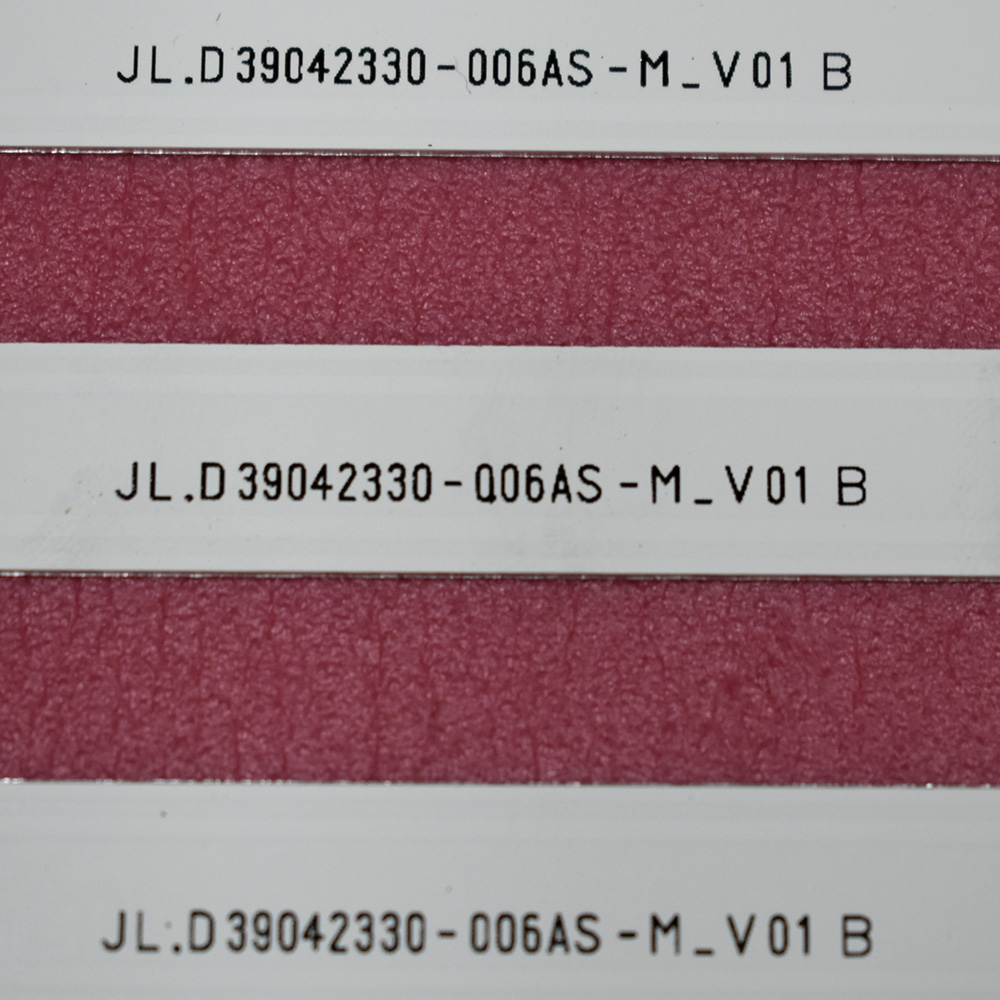

• Маркировка: JL.D39042330-006AS-M_V01

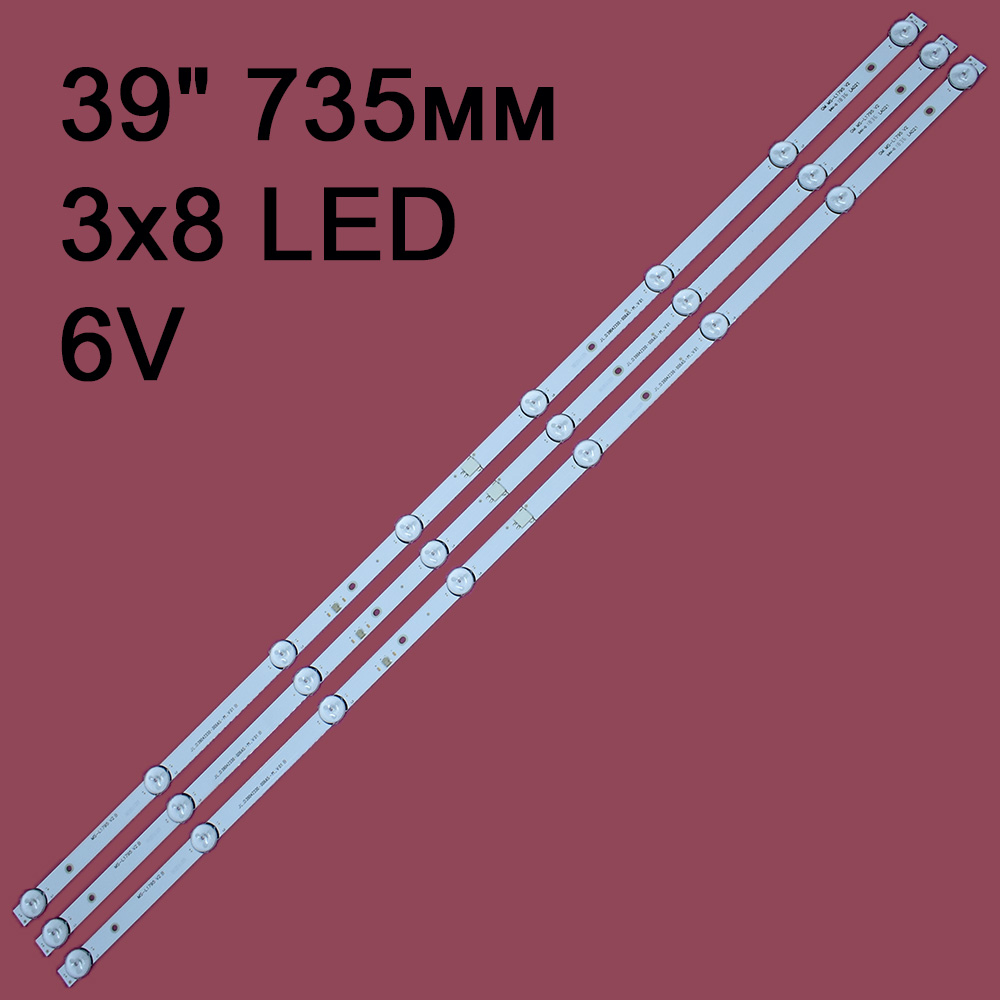

• Длина планки: 736 мм
• Ширина планки: 12 мм
• Количество светодиодов на планку: 8 шт
• Общее количество светодиодов: 24 шт
• Напряжение светодиодов: 6В
• Расстояние между центрами линз: 101 мм
• Материал подложки: алюминий
• Подсветка матрицы: CX390DLEDM

Аналоги подсветки:

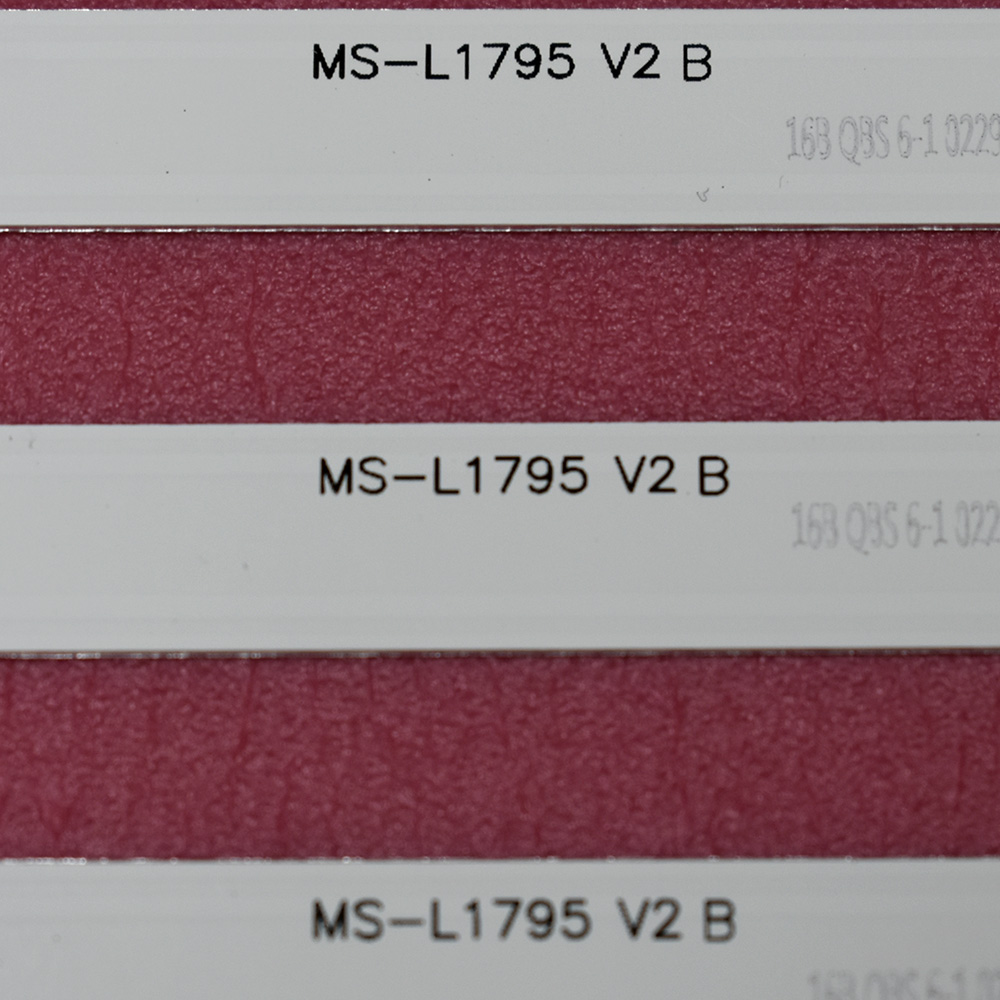

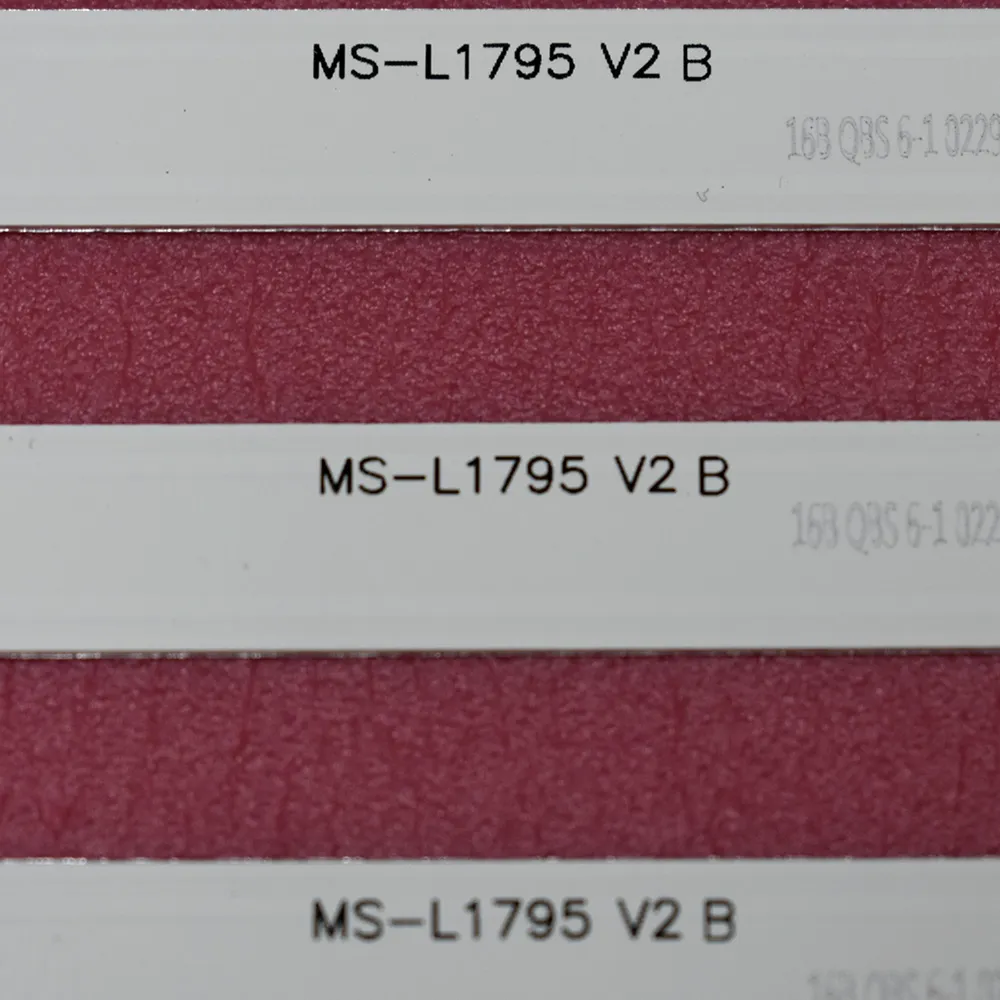

• MS-L1795
• MS-L1795 V1
• MS-L1795 V2
• JL.D39042330-006AS-M

Совместимость (телевизоры):

• Akai: AKTV409TS
• BBK: 39LEM-1045/T2C, 39LEX-5045/T2C
• DEXP: H39D7100E
• Horizon: 39HL5320H
• Pixel: LE39Z1
• Prestigio: PTV40SS04Y_CIS_BK
• RCA: RTV-40P28NF
• Selecline: 39S1810
• Silver: IP-LE410005
• Starlight: 39DM5500

Инструкция по установке:

Подготовка к монтажу:

• Отключите телевизор от сети
• Подготовьте необходимые инструменты
• Обеспечьте хорошее освещение рабочего места
• Проверьте комплектность поставки

Процесс установки:

1. Демонтируйте заднюю крышку телевизора
2. Аккуратно извлеките старую подсветку
3. Очистите посадочные места от пыли и загрязнений
4. Установите новые планки согласно заводской схеме
5. Проверьте правильность расположения светодиодов

Подключение:

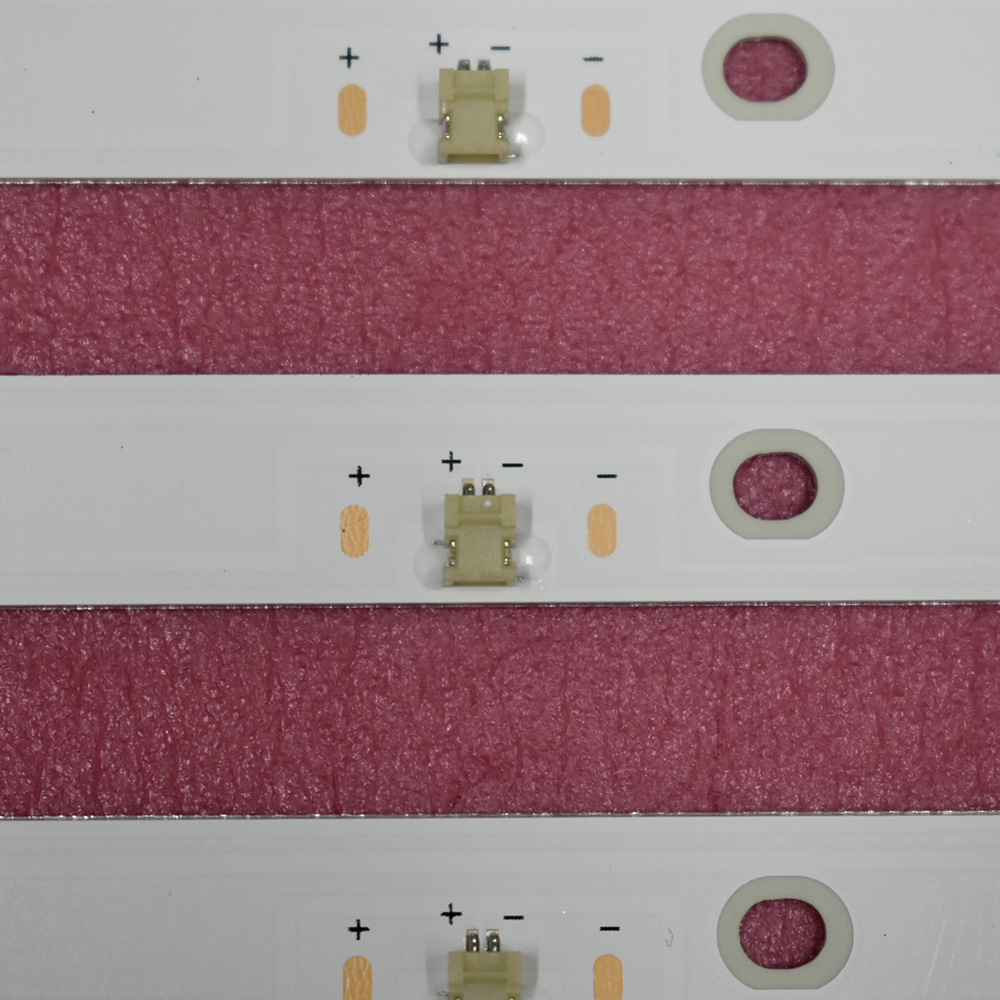

• Подсоедините все электрические контакты
• Проверьте надежность фиксации разъемов
• Убедитесь в отсутствии замыканий

Тестирование после установки:

• Подключите телевизор к электросети
• Включите устройство
• Проверьте равномерность подсветки
• Оцените работу при разных уровнях яркости
• Убедитесь в отсутствии засветов и затемнений

Рекомендации по эксплуатации:

• Избегайте механических воздействий на подсветку
• Следите за температурным режимом работы
• При появлении неисправностей обратитесь в сервисный центр

Гарантийные условия:

• Перед установкой проверьте комплект на целостность
• При обнаружении дефектов не используйте подсветку
• Сохраняйте упаковку и документацию
• В случае сомнений обратитесь к специалистам
