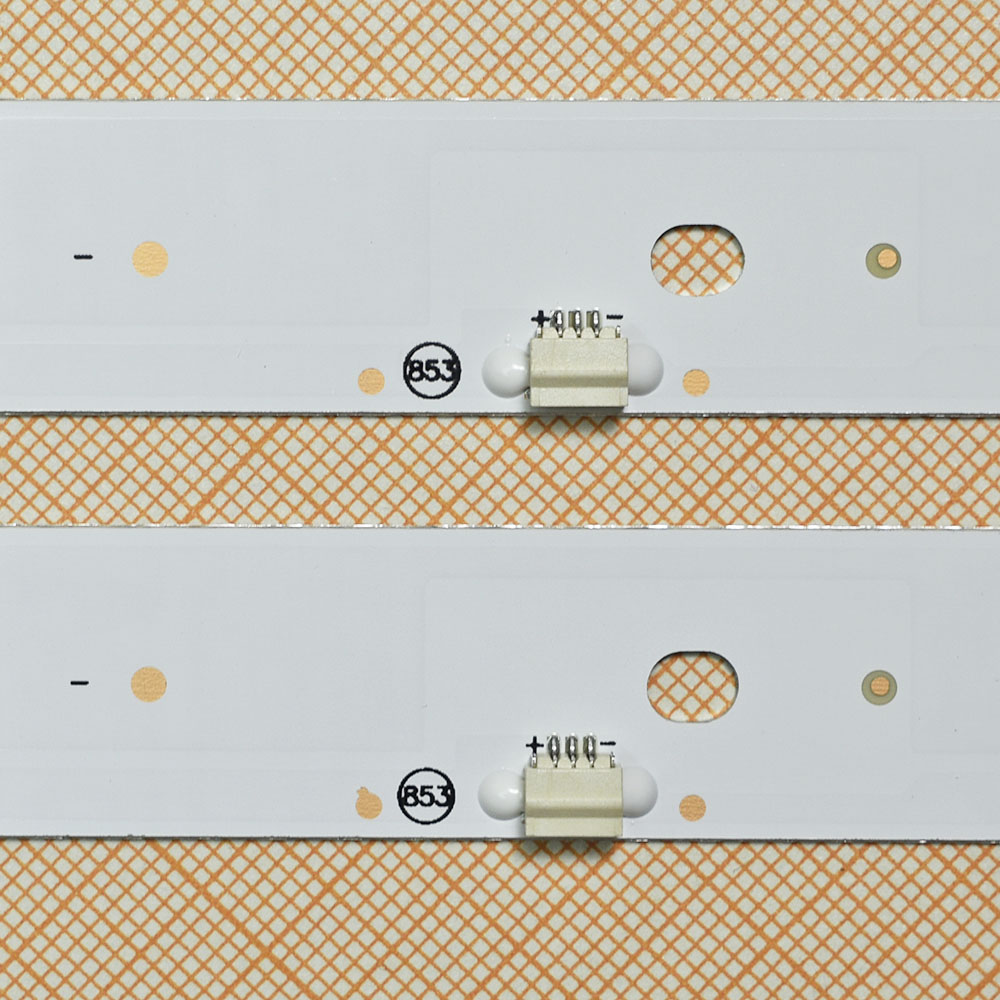

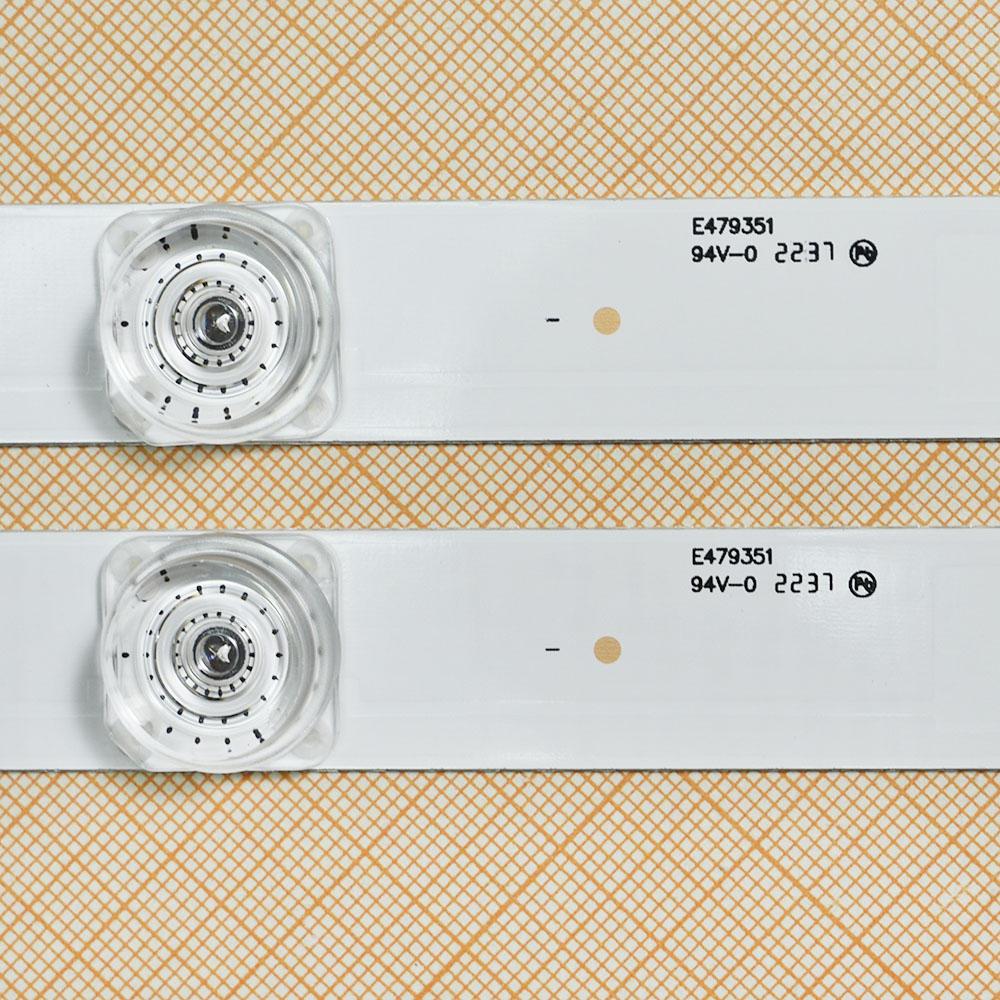

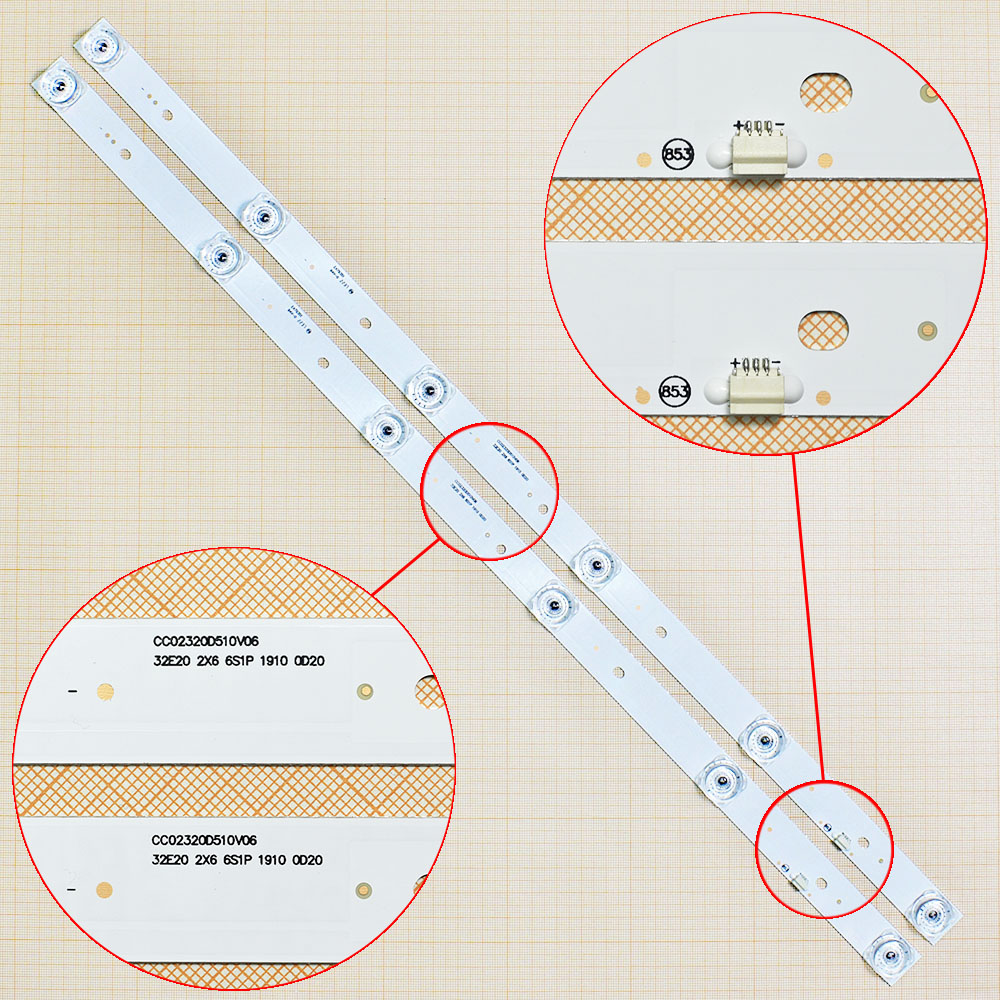

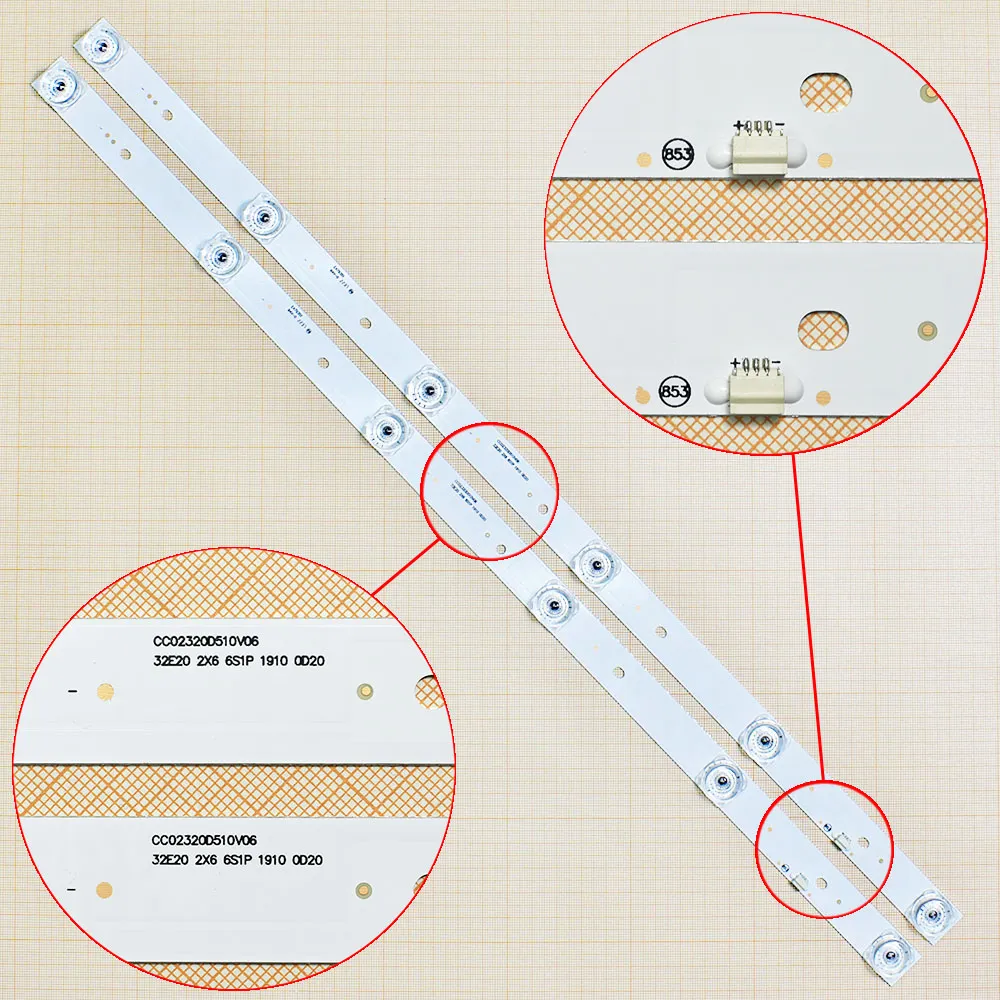

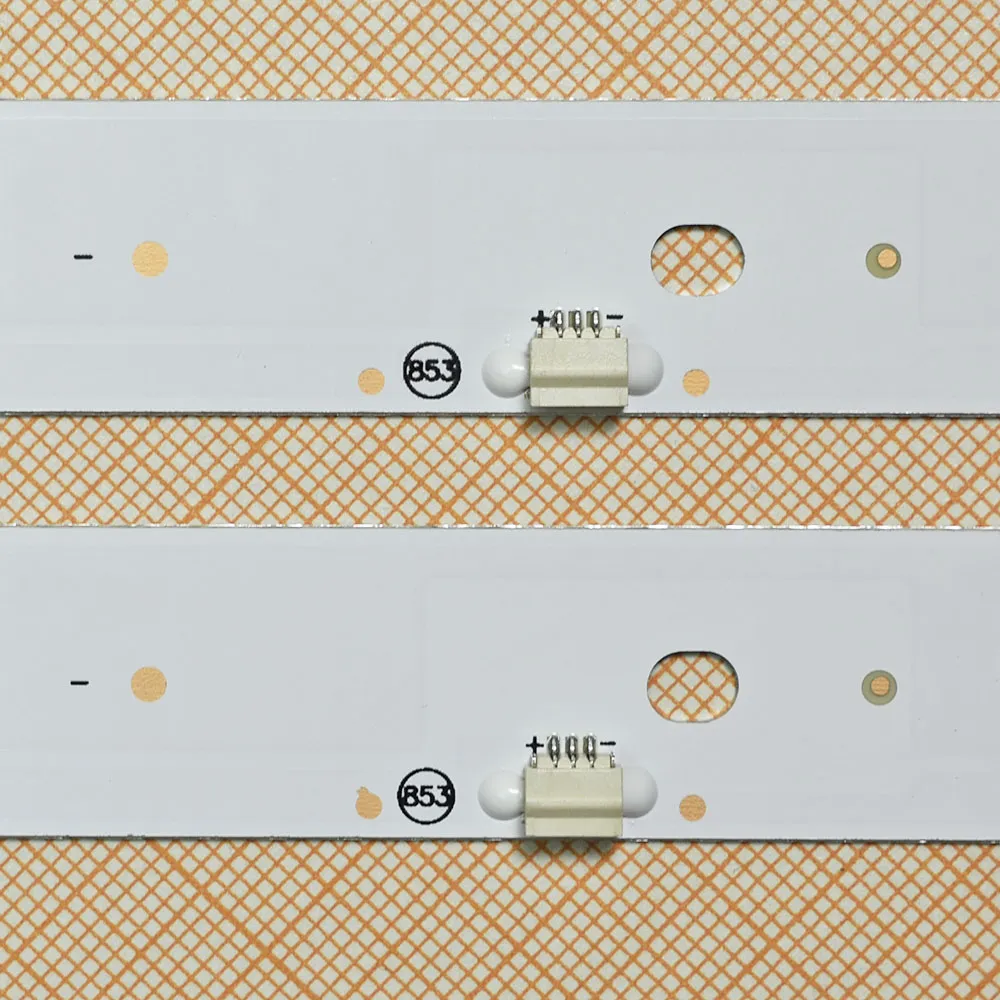

Комплект подсветки MS-L2027, CC02320D510V06

Комплект подсветки MS-L2027 / CC02320D510V06

Технические характеристики:

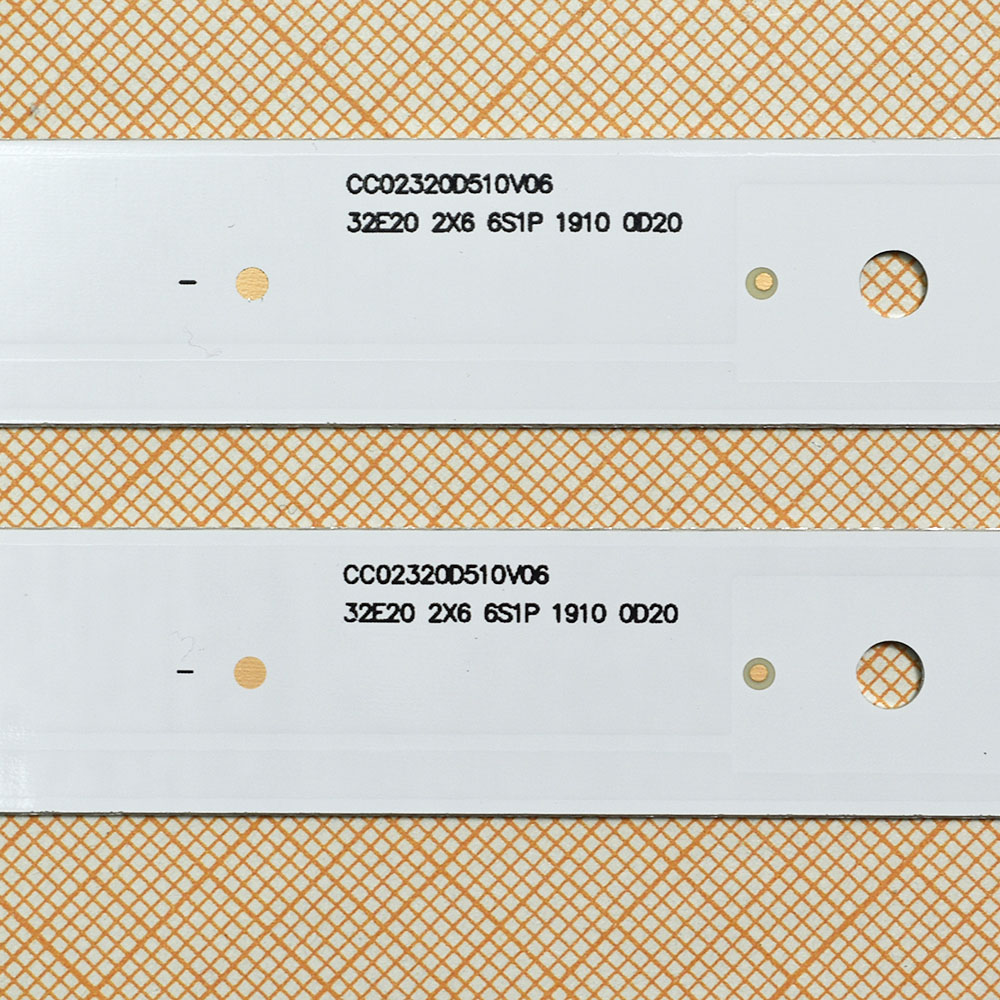

• Маркировка: CC02320D510V06
• Количество светодиодов: 6 шт
• Напряжение светодиодов: 6В
• Длина планки: 508 мм
• Расстояние между светодиодами: 98 мм
• Тип разъема: 3 pin
• Материал подложки: алюминий

Совместимость с матрицами:

• LSF320HN08-M02
• KM32K1-SX-01
• KM32K1-C0-01
• ST3151B01-1

Аналоги подсветки:

• MS-L2027
• MS-L2027 V1
• CC02320D510V06
• 32E20 2X6 6S1P 1910 0D20
• CC02320D510V09
• 1410 32E20 2X6 6S1P 0D20
• CC02320D510V11
• 1410 WD32E20 2X6 6S1P 0D25

Совместимость (телевизоры):

• Ace: HG-32A20ED1
• Baird: TI3211DLEDDS
• DEXP: F32D7000C, F32D7000C/W
• Hyundai: F32D7000, H32P
• Level: HD8332
• Panda: 32D6S
• Suniya: SU-3288
• TCL: WD32E20
• United: 32DH58, 32DH68
• Yangzi: LE-32F830

Инструкция по установке:

Подготовка к монтажу:

• Отключите телевизор от сети
• Подготовьте необходимые инструменты
• Обеспечьте хорошее освещение рабочего места
• Проверьте комплектность поставки

Процесс установки:

1. Демонтируйте заднюю крышку телевизора
2. Аккуратно извлеките старую подсветку
3. Очистите посадочные места от пыли и загрязнений
4. Установите новые планки согласно заводской схеме
5. Проверьте правильность расположения светодиодов

Подключение:

• Подсоедините все электрические контакты
• Проверьте надежность фиксации разъемов
• Убедитесь в отсутствии замыканий

Тестирование после установки:

• Подключите телевизор к электросети
• Включите устройство
• Проверьте равномерность подсветки
• Оцените работу при разных уровнях яркости
• Убедитесь в отсутствии засветов и затемнений

Рекомендации по эксплуатации:

• Избегайте механических воздействий на подсветку
• Следите за температурным режимом работы
• При появлении неисправностей обратитесь в сервисный центр

Гарантийные условия:

• Перед установкой проверьте комплект на целостность
• При обнаружении дефектов не используйте подсветку
• Сохраняйте упаковку и документацию
• В случае сомнений обратитесь к специалистам
