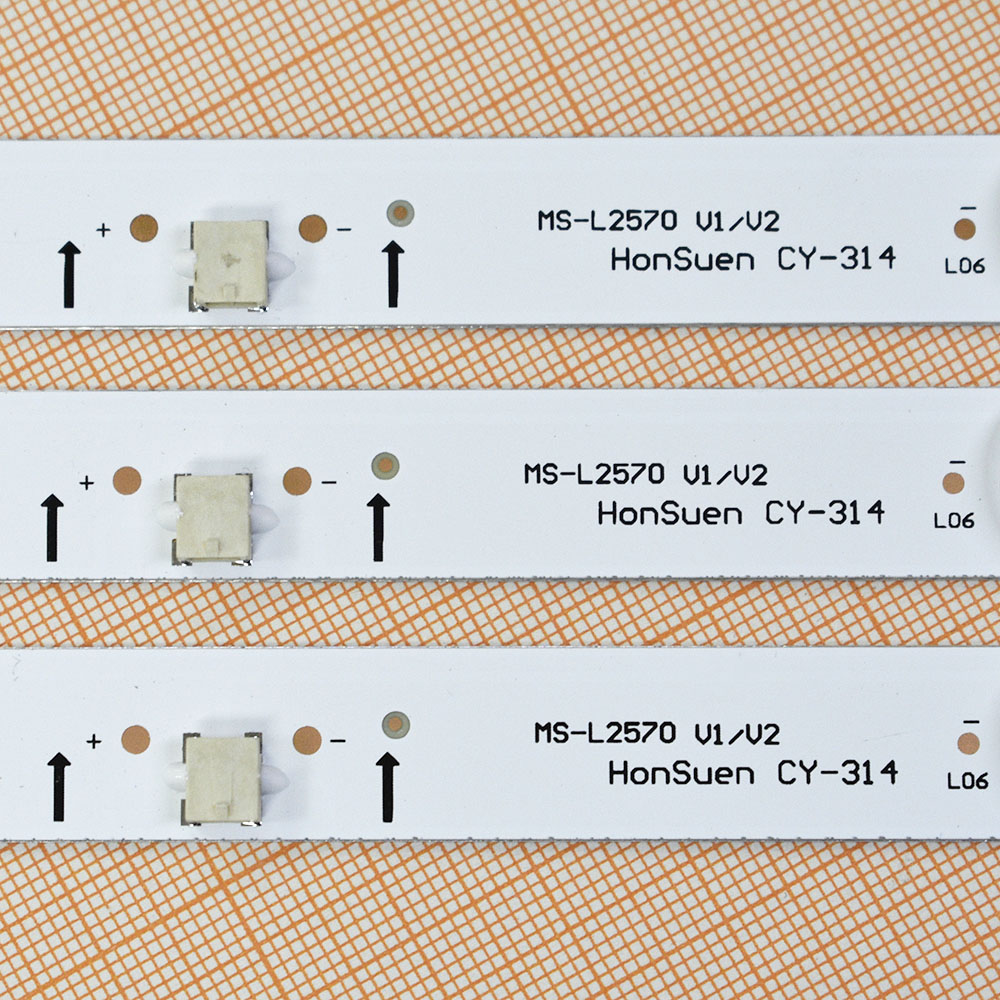

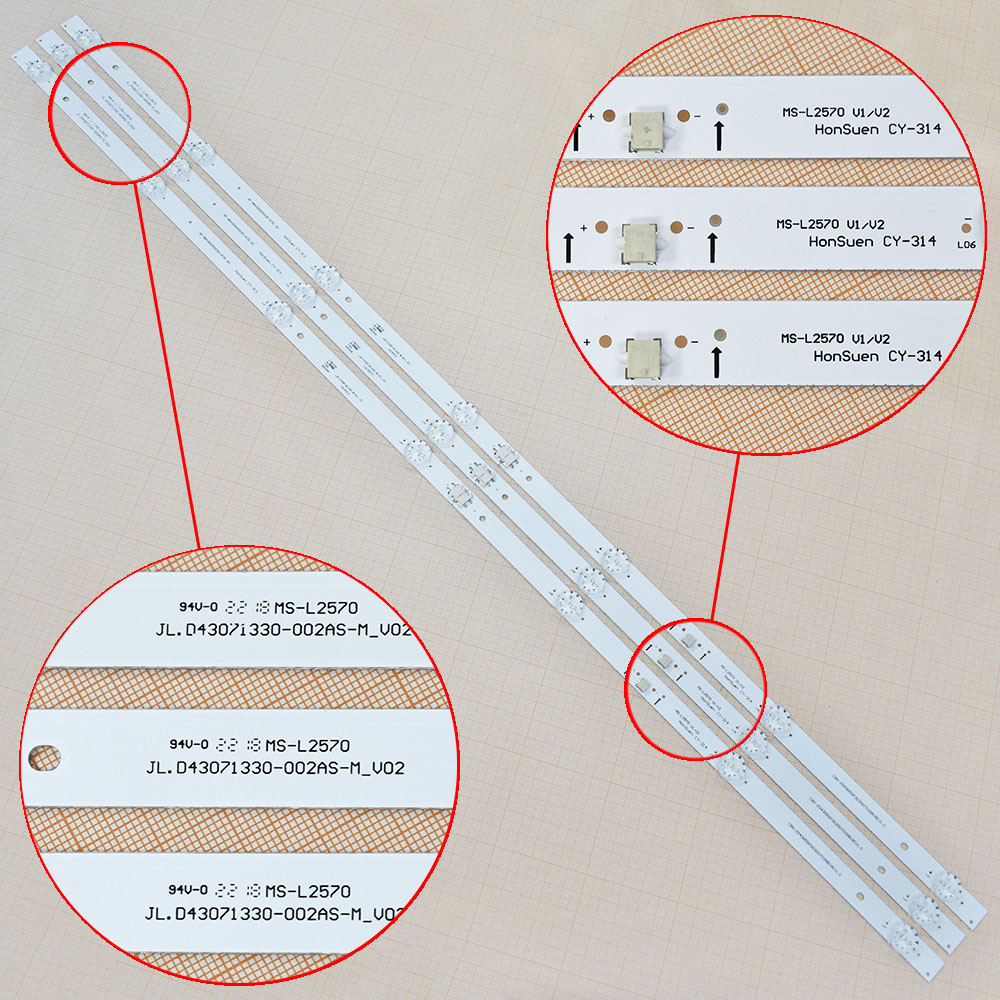

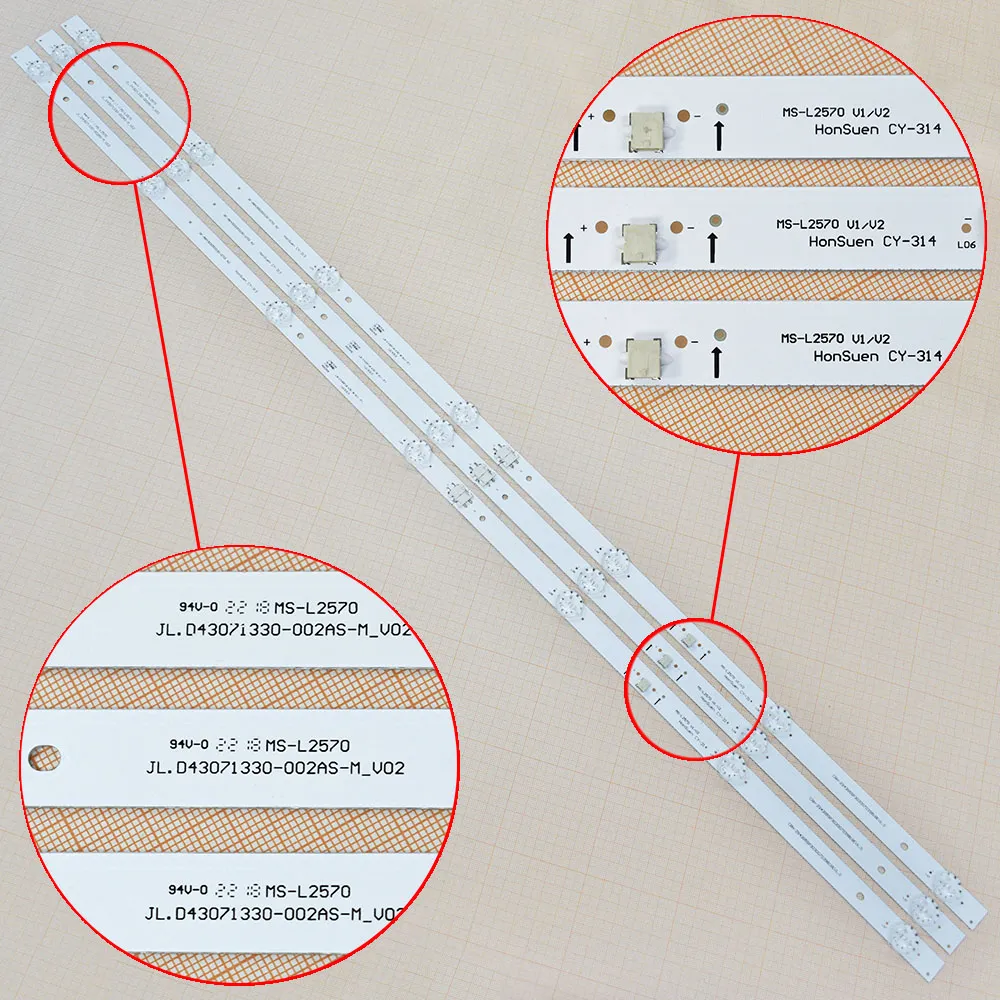

Комплект подсветки MS-L2570

Комплект светодиодной подсветки MSL2570

Основные характеристики:

• Модель комплекта: MSL2570 (совместимая маркировка: JL.D43071330002ASM_V01)
• Тип подсветки: LED
• Количество планок: 3 штуки
• Количество светодиодов: 7 LED на планке (всего 21 LED)
• Длина планки: $800\text{мм}$
• Расстояние между светодиодами: $125\text{мм}$
• Напряжение одного светодиода: $3\text{В}$

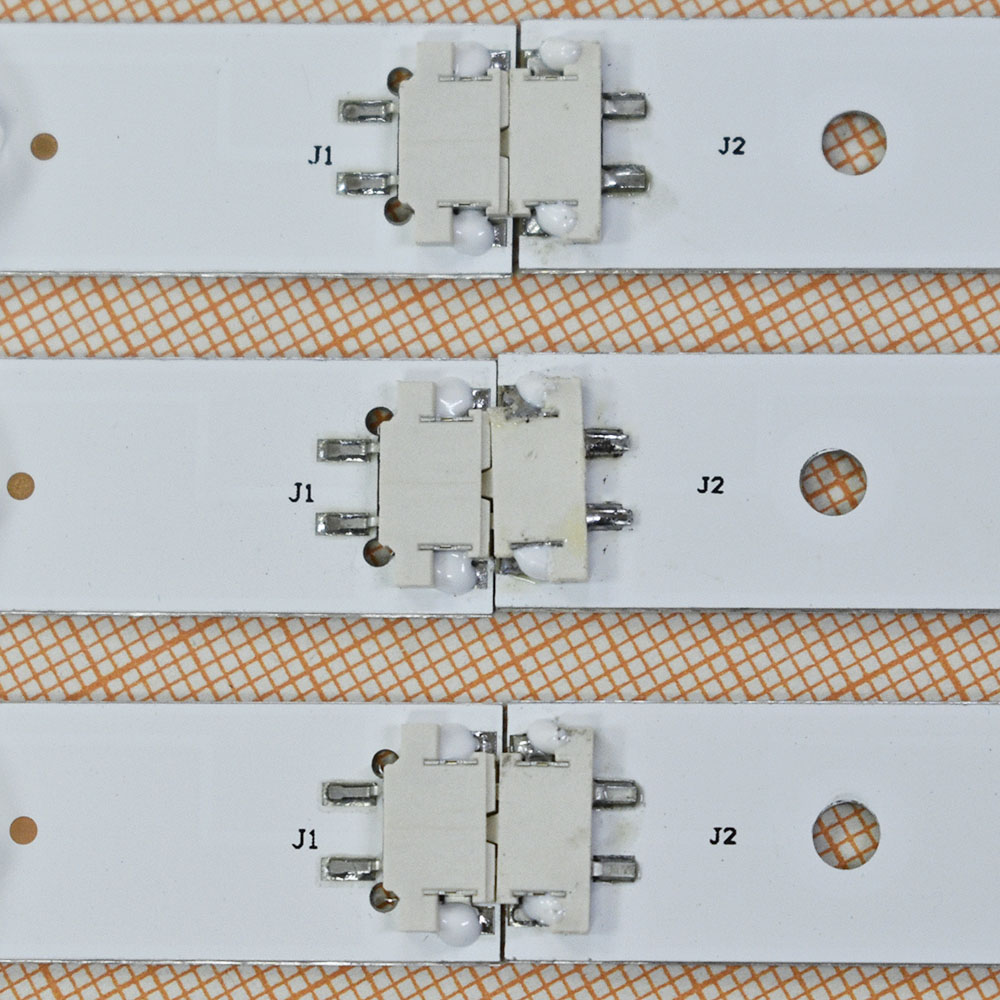

• Коннектор подключения: 2 pin
• Материал подложки: алюминий
• Наличие термоскотча: да
• Диагональ телевизора: 43 дюйма

Совместимость:

Комплект подходит для следующих моделей телевизоров:

• BQ: 4302B, 4306B
• Condor: L43N4300
• DEXP: F43F7000C/G, F43F8000C/G
• Hyundai: HLED43ET4100, HLED43ES5001, HLED43FS5003
• Philips: 42PFL4765/F8
• RCA: RTR4261
• Supra: STVLC43ST0155FSB
• Telefunken: TFLED43S11T2S
• Westinghouse: WR43FX2212
• Xiaomi: L43M55ARU
• Philco: PTV43G50SN
• Sber: SDX43F2122B, SDX43F2120B
• MAUNFELD: MLT43FSX02
• Harper: 43F670T, 43F777T
• BBK: 42LEX9201/FTS2C
• Hartens: HTY46FHD06GHC22, HTY43FHDO6GHC22

Совместимые матрицы:

• C430Y195C
• C430Y197N
• HV430FHBF90
• C420Y205C
• JE416D3HA2L
• ST4251B052

Взаимозаменяемые модели (аналоги):

• MSL2570 V1
• MSL2570 V2
• LBC4307NFR714X1
• LBC430F18E5CBG11JF1
• JL.D43071330002ASM
• JL.D43071330002ASM_V02
• CRHZG42G6F3030070307JREV1.0
• CRHZG42G6F3030070307JREV1.1
• RFAB4300005SS300701
• RFAB4300005SS300701 A2
• LBC420G6FF714X2
• 42G6F
• LBC430G7NFB712X1
• LB0430G7NFK712X1
• MSL4167
• MSL4167 V2

Особенности:

• Алюминиевая подложка обеспечивает эффективный теплоотвод, продлевая срок службы светодиодов.
• Равномерное освещение экрана за счёт продуманного расположения светодиодов ($125\text{мм}$ между центрами).
• Термоскотч в комплекте упрощает монтаж и улучшает теплопередачу между планкой и корпусом телевизора.
• Комплект полностью готов к установке не требует дополнительных компонентов.
• Оптимизирован для замены оригинальной подсветки в указанных моделях телевизоров.
• Компактный коннектор 2 pin упрощает подключение к материнской плате телевизора.
• Гарантирует яркость и цветопередачу, соответствующую заводским параметрам.

Дополнительная рекомендация:

Перед покупкой и установкой обязательно:

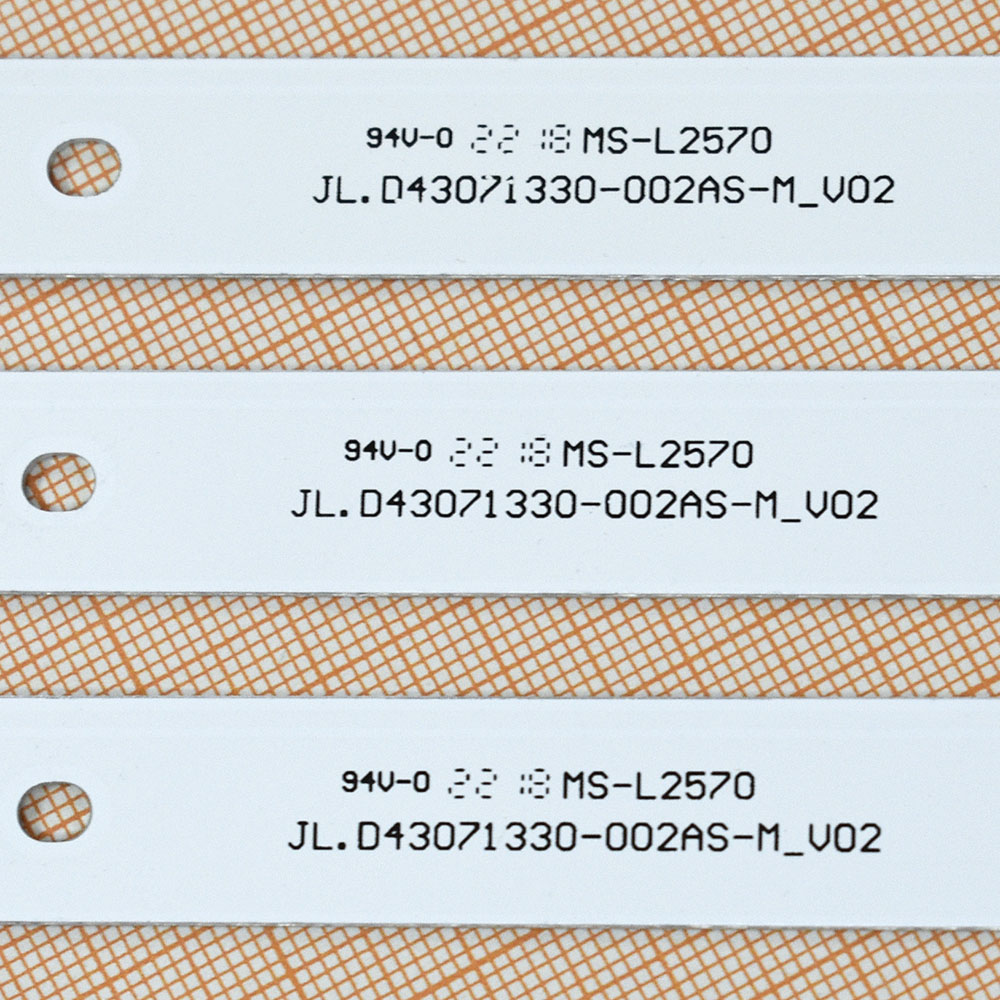

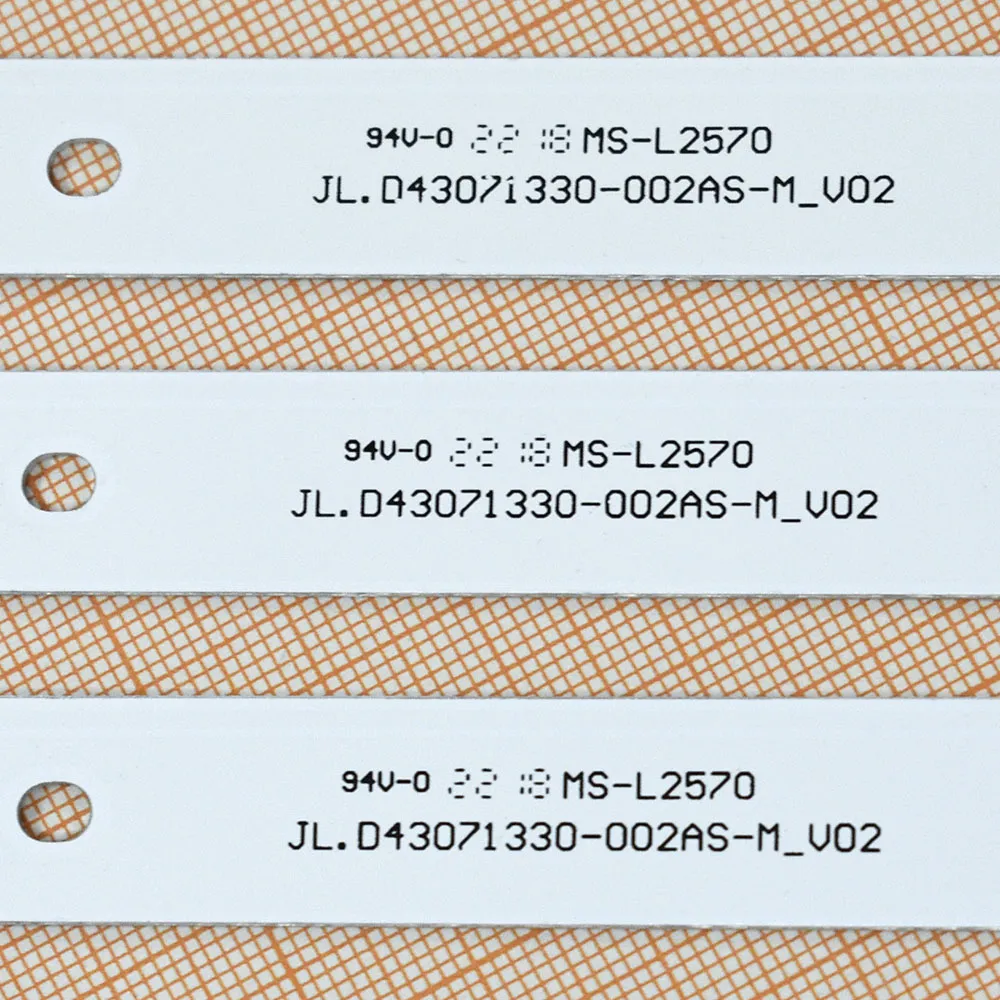

1. Сверьте маркировку на планках с оригинальной подсветкой вашего телевизора (MSL2570 или JL.D43071330002ASM_V01).
2. Проверьте количество светодиодов (должно быть 3 планки по 7 LED).
3. Убедитесь, что длина планок ($800\text{мм}$) совпадает с вашей текущей подсветкой.
4. Проверьте тип и расположение коннектора (2 pin) он должен точно соответствовать разъёму в телевизоре.
5. Сопоставьте расстояние между светодиодами ($125\text{мм}$) с оригинальной планкой.
6. Перед монтажом отключите питание телевизора и дайте ему остыть это обеспечит безопасность работ.
7. Для точного подбора подсветки рекомендуется разобрать телевизор и посмотреть маркировку на существующей планке.
8. При установке обращайтесь с планками аккуратно, чтобы не повредить светодиоды и алюминиевую подложку.
9. Очистите посадочные места в телевизоре от пыли и загрязнений перед установкой новых планок.

Это позволит избежать ошибок при монтаже и обеспечит корректную работу телевизора после замены.
