Комплект подсветки MS-L2695 V1

Комплект подсветки MS-L2695 V1

Верните телевизору безупречное качество изображения с комплектом подсветки MS-L2695 V1! Устраните тёмные зоны, неравномерную яркость и мерцание экрана без замены матрицы. Надёжное решение для 40-дюймовых телевизоров - восстановите заводскую яркость и чёткость картинки!

Что входит в комплект

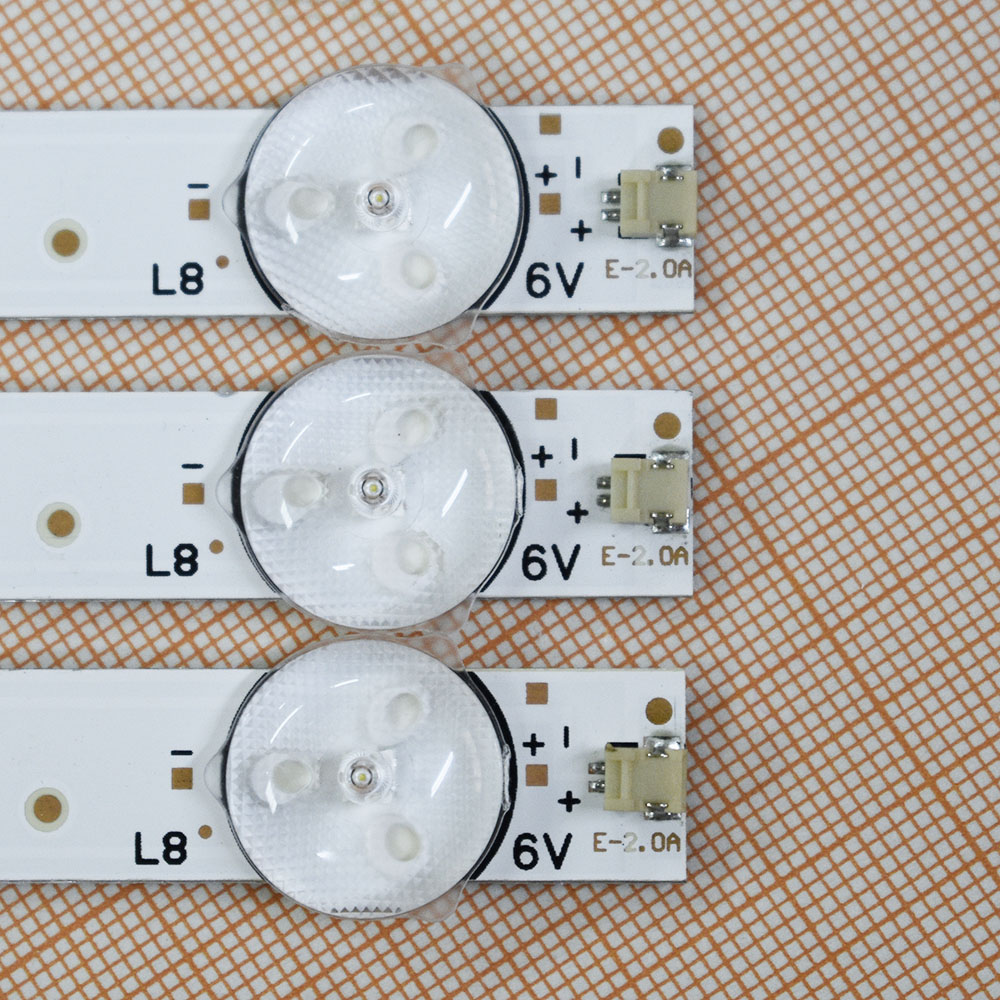

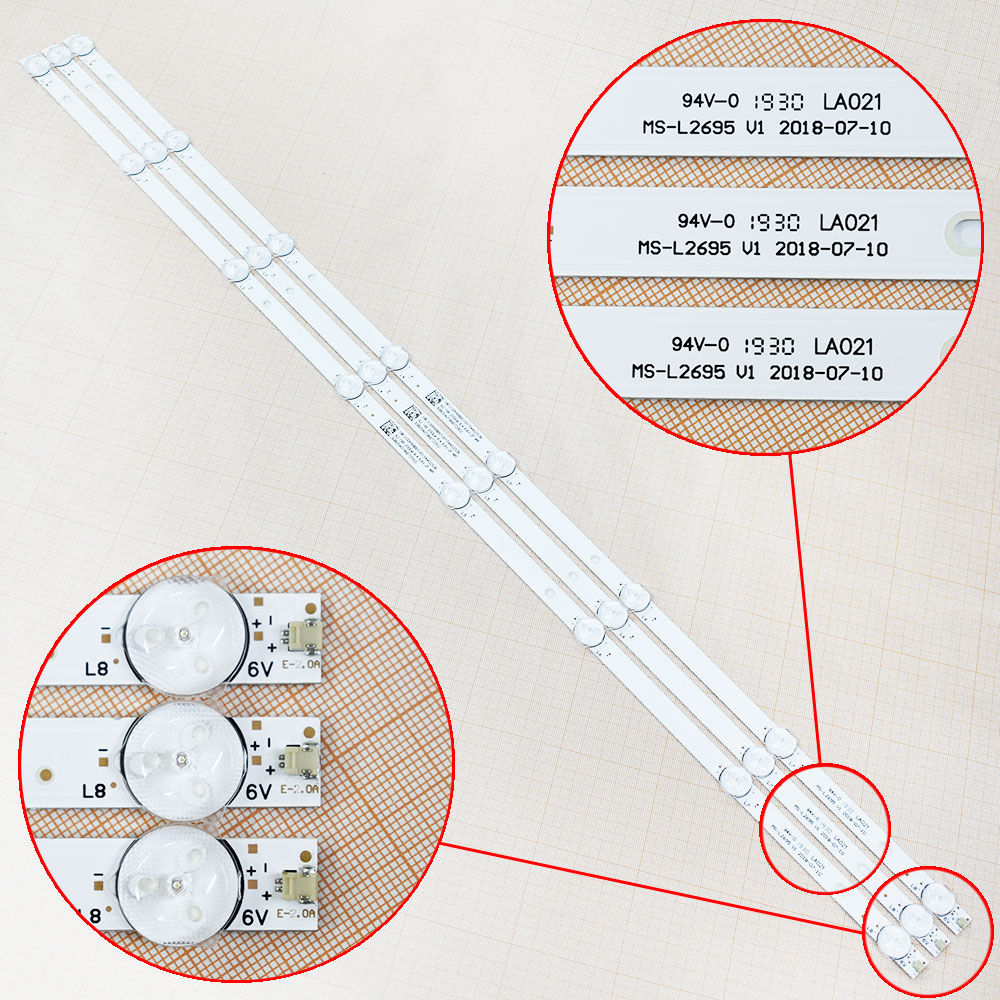

3 светодиодные планки на алюминиевой подложке - полная замена старой подсветки:

• количество планок: 3 шт.;
• длина каждой планки: 750 мм;
• ширина планки: 14 мм;
• количество светодиодов на планку: 8 LED;
• общее количество светодиодов: 24 LED (3 х 8);
• напряжение светодиода: 6 В (общее напряжение комплекта - 48 В);
• материал подложки: алюминий (обеспечивает эффективный теплоотвод);
• тип подсветки: Direct LED (задняя);
• коннектор подключения: 2 pin;
• тип рассеивателя: YX-TV-18-0D25-1A («пуговка»);
• расстояние между светодиодами: 120-117-115-102-102-115-117-120 мм.

Основные характеристики

• Диагональ телевизора: 40 дюймов.
• Тип подсветки: Direct LED (задняя).
• Количество планок: 3 шт.
• Длина планки: 750 мм.
• Ширина планки: 14 мм.
• Количество светодиодов на планку: 8 LED.
• Общее количество светодиодов: 24 LED.
• Напряжение светодиода: 6 В.
• Материал подложки: алюминий.
• Коннектор подключения: 2 pin.
• Тип рассеивателя: YX-TV-18-0D25-1A.
• Расстояние между светодиодами: 120-117-115-102-102-115-117-120 мм.
• Страна производства: Китай.
• Маркировка: MS-L2695 V1.

Совместимые модели телевизоров

• Centek: CT-8240;
• Telefunken: TF-LED40S44T2;
• Doffler: 40DFS69;
• Econ: EX-40FS001B;
• BBK: 40LEM-1027/FTS2C;
• Sharp: LC-40Q3000U, LC-40Q5020U, LC-40Q3070U, LC-40P5000U;
• Hisense: HX40N2176F, 40H5507, 40H3507, 40H5D;
• RCA: RTV4019SM;
• Smart‑Tech: LE4019NT, LE-4019N, LEDV-40E19N, 40F01T2S2, SMX4019SM, HTV-LED40FHD100T2;
• I‑star: LA40A300.

Как убедиться, что подсветка подойдёт вашему телевизору

Перед заказом сравните новую подсветку с установленной у вас:

1. Модель телевизора. Должна быть одной из совместимых.
2. Количество планок. В комплекте 3 шт. - убедитесь, что у вас столько же.
3. Длина планки. Должна составлять ровно 750 мм.
4. Количество светодиодов. На каждой планке должно быть 8 LED.
5. Напряжение светодиодов. Убедитесь, что напряжение соответствует 6 В.
6. Материал подложки. Проверьте, что старая подсветка установлена на алюминиевой основе.
7. Тип разъёма. Убедитесь, что у вас 2‑контактный коннектор (2 pin).
8. Тип подсветки. Убедитесь, что у вас Direct LED (задняя подсветка).

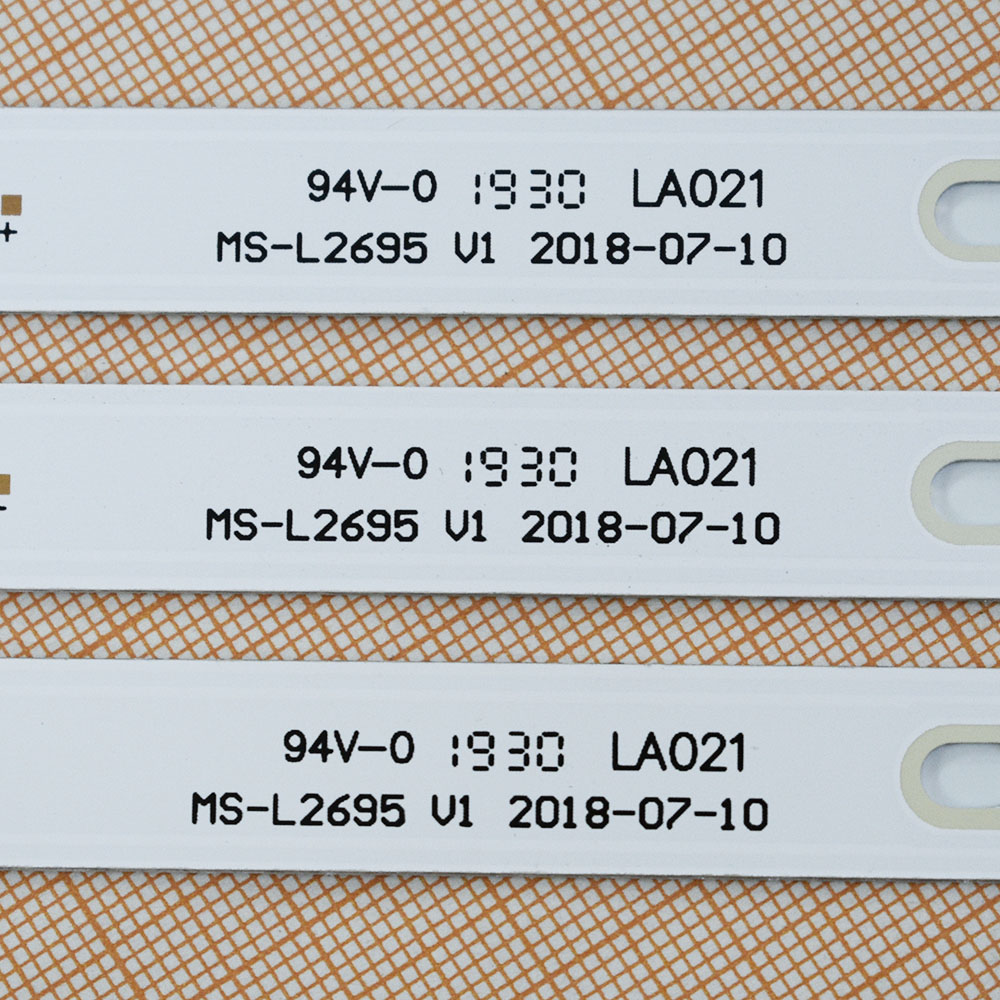

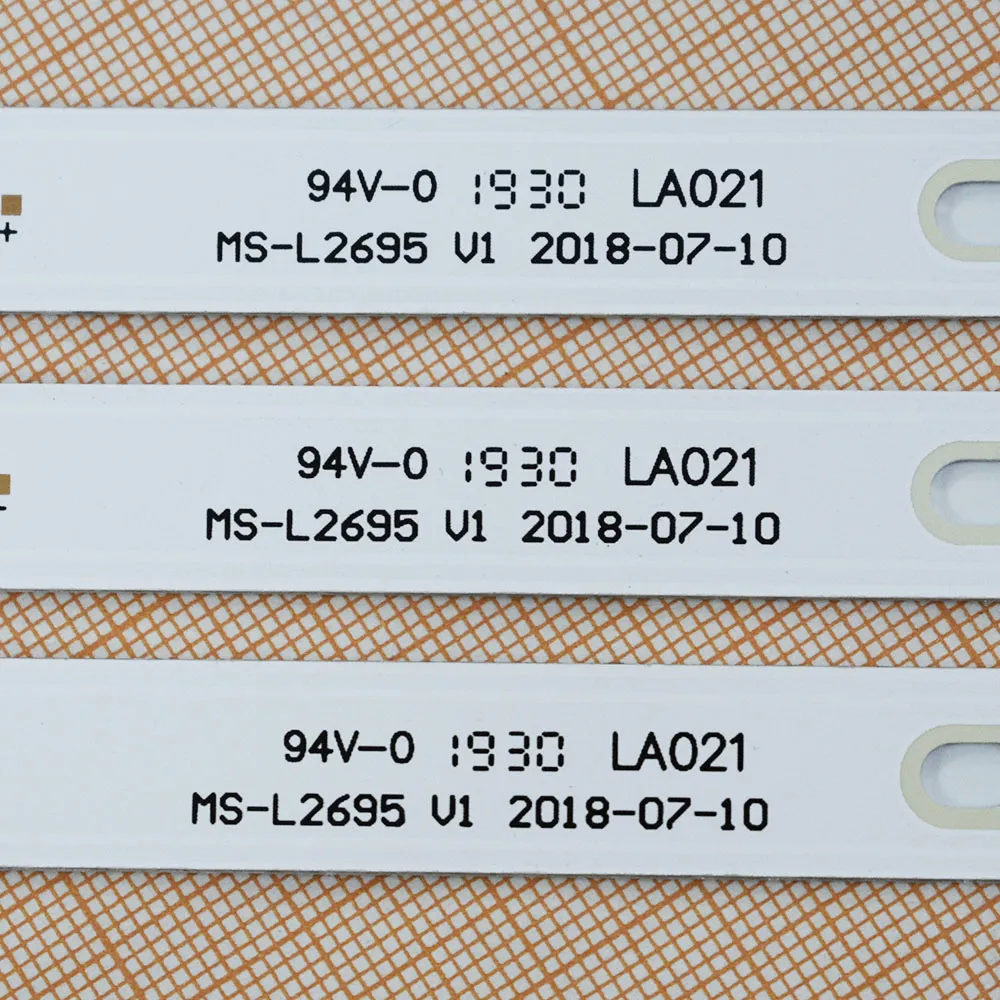

9. Маркировка. Сверьте маркировку старой подсветки с MS-L2695 V1.
10. Тип рассеивателя. Должен быть YX-TV-18-0D25‑1A («пуговка»).
11. Расположение светодиодов. Проверьте соответствие расстояния между диодами.

Важные рекомендации по установке

1. Разберите телевизор. Для точного подбора подсветки обязательно разберите телевизор и сравните старую и новую подсветки визуально.
2. Аккуратность при монтаже. Избегайте чрезмерного изгиба планок - это может повредить светодиоды и соединения.
3. Очистка посадочных мест. Перед установкой удалите загрязнения и остатки старого крепежа с поверхностей, куда будут монтироваться планки.
4. Правильная ориентация. Установите планки в соответствии с их расположением в телевизоре - строго соблюдайте порядок установки согласно схеме вашего ТВ.
5. Проверка подключения. Перед окончательной сборкой проверьте работу подсветки, подключив телевизор к сети.
6. Фиксация планок. Убедитесь, что планки надёжно закреплены и не смещаются при сборке корпуса.
7. Поэтапное тестирование. Подключайте и проверяйте планки поочерёдно - так вы быстрее обнаружите возможный брак или ошибку монтажа.
8. Соблюдение полярности. При подключении убедитесь, что полярность соответствует оригинальной схеме.
9. Не используйте тестер. Проверять планки тестером запрещено - это может вывести их из строя.

Важно! Даже в пределах одной модели телевизора могут устанавливаться разные варианты подсветки. Перед покупкой обязательно сверяйте параметры старой детали с характеристиками этого комплекта. Если вы не уверены в совместимости или не имеете опыта ремонта техники, рекомендуем обратиться к квалифицированному специалисту сервисного центра.

Закажите комплект подсветки MS-L2695 V1 - и наслаждайтесь ярким, чётким и равномерным изображением на вашем телевизоре!
