Комплект подсветки MS-L3215 V2

Комплект светодиодной подсветки MSL3215 V2

Основные характеристики:

• Модель комплекта: MSL3215 V2
• Тип подсветки: LED

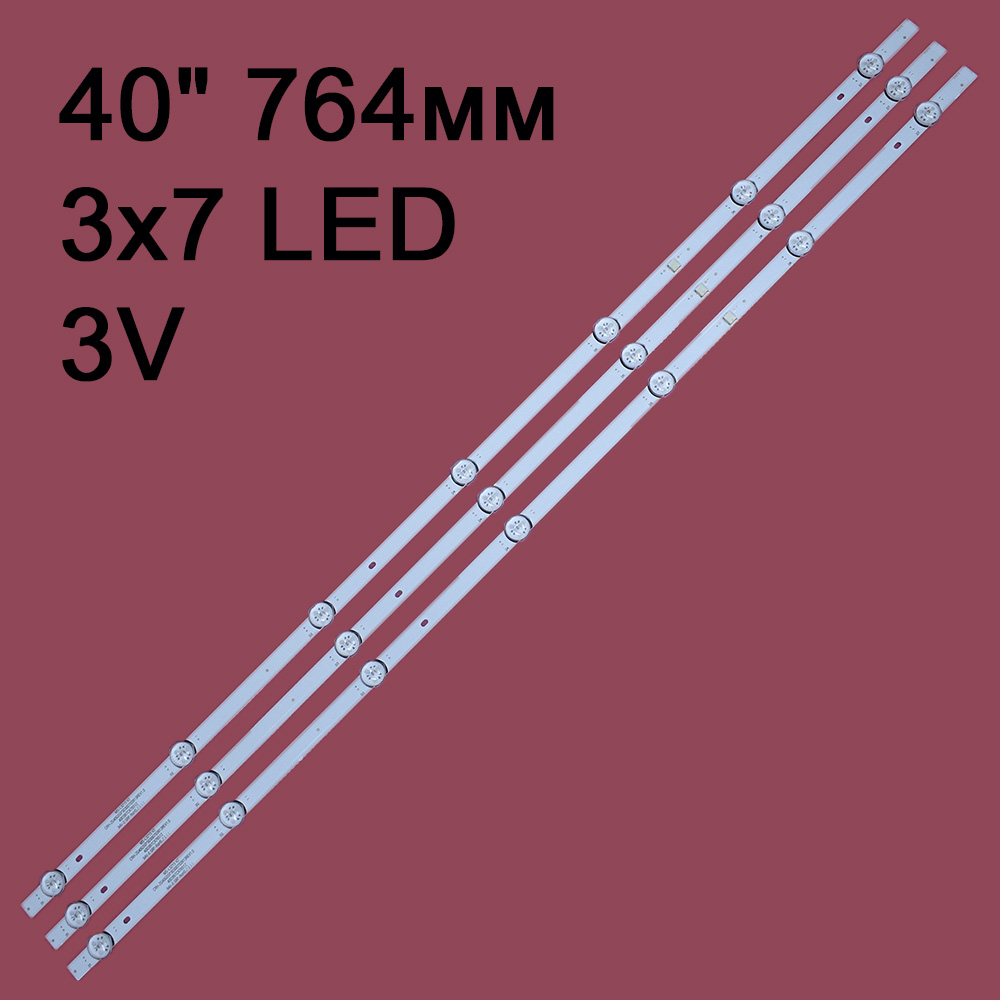

• Количество планок: 3 штуки
• Количество светодиодов: 7 LED на планке (всего 21 LED)
• Длина планки: $764\text{мм}$
• Ширина планки: $12\text{мм}$
• Напряжение одного светодиода: $3\text{В}$

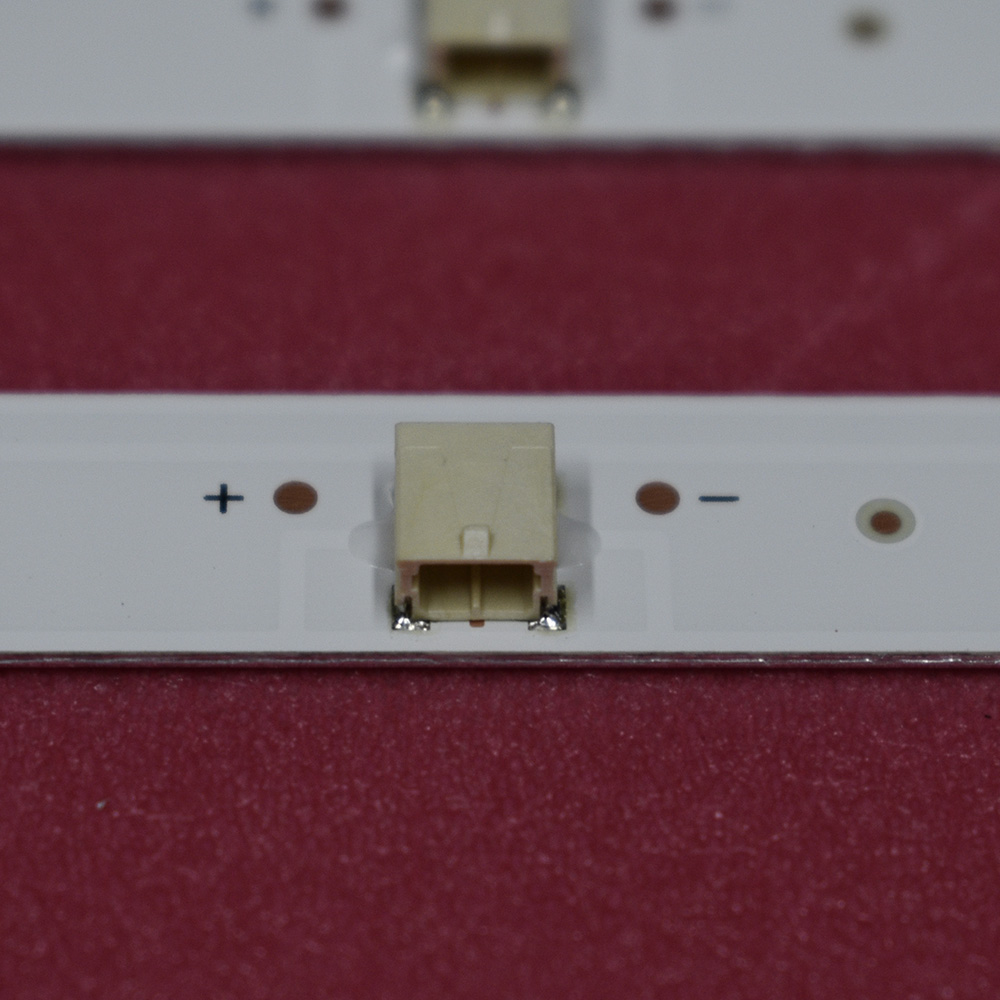

• Коннектор подключения: 2 pin
• Материал подложки: алюминий
• Дополнительно в комплекте: термоскотч
• Диагональ телевизора: 40 дюймов
• Расстояние между центрами линз: $113-119-120-120-119-113\text{мм}$

Совместимость:

Комплект подходит для следующих моделей телевизоров:

• BBK: 40LEM1052/FTS2C
• DEXP: F40D7300C
• HYUNDAI: HLED40ES5100, HLED40ES5108
• STARWIND: SWLED40BB203, SWLED40SB303
• Supra: STVLC40ST0075F
• TELEFUNKEN: TFLED40S11T2S, TFLED40S19T2S

Совместимые матрицы:

• V400HJ9PE1
• F40D7300C
• C400Y197N

Взаимозаменяемые модели (аналоги):

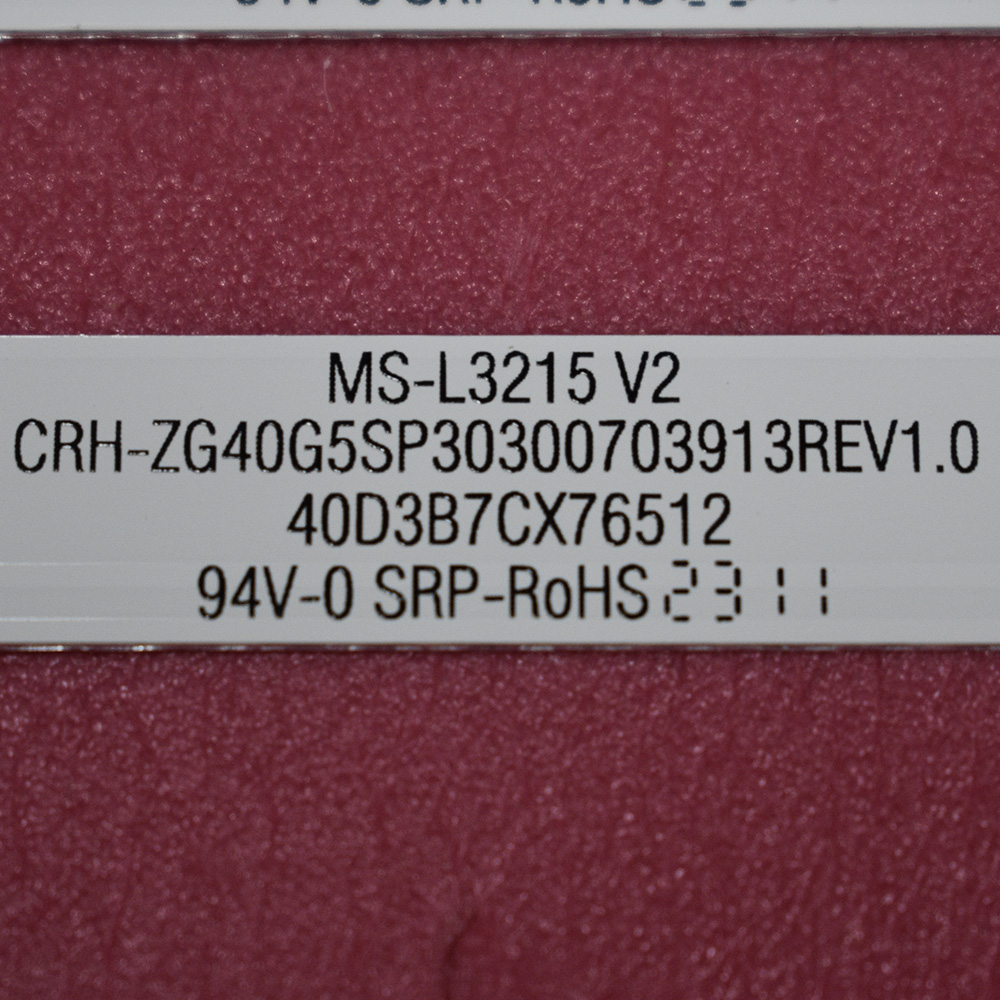

• CRHZG40G5SP30300703913REV1.0
• 40D3B7CX76512
• LBC400F19E7NCG71X1
• LBC400F18E6CCG01

Особенности:

• Алюминиевая подложка обеспечивает эффективный теплоотвод, продлевая срок службы светодиодов.
• Термоскотч в комплекте упрощает монтаж и улучшает теплопередачу.
• Равномерное освещение экрана за счёт продуманного расположения светодиодов и точного расстояния между линзами.
• Комплект полностью готов к установке не требует дополнительных компонентов.
• Оптимизирован для замены оригинальной подсветки в указанных моделях телевизоров.
• Компактный коннектор 2 pin упрощает подключение к материнской плате телевизора.
• Гарантирует яркость и цветопередачу, соответствующую заводским параметрам.

Дополнительная рекомендация:

Перед покупкой и установкой обязательно:

1. Сверьте маркировку на планках с оригинальной подсветкой вашего телевизора.
2. Проверьте количество светодиодов (должно быть 3 планки по 7 LED).
3. Убедитесь, что длина ($764\text{мм}$) и ширина ($12\text{мм}$) планок совпадают с вашей текущей подсветкой.
4. Проверьте тип коннектора (2 pin) он должен точно соответствовать разъёму в телевизоре.
5. Сопоставьте расстояние между центрами линз ($113-119-120-120-119-113\text{мм}$) с оригинальной планкой.
6. Перед монтажом отключите питание телевизора и дайте ему остыть это обеспечит безопасность работ.
7. Для точного подбора подсветки рекомендуется разобрать телевизор и посмотреть маркировку на существующей планке.

Это позволит избежать ошибок при монтаже и обеспечит корректную работу телевизора после замены.
