Комплект подсветки SVS320AA6 7LED SVS320AA6 6LED

Комплект подсветки SVS320AA6 7LED / SVS320AA6 6LED

Технические характеристики:

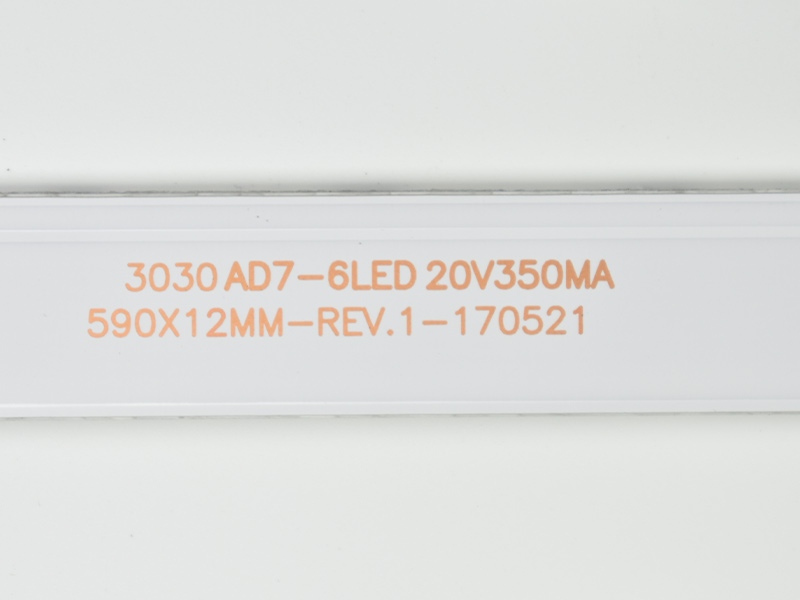

• Маркировка: 3030 AD7-6LED LT-04 / 3030 AD7-7LED LT-04

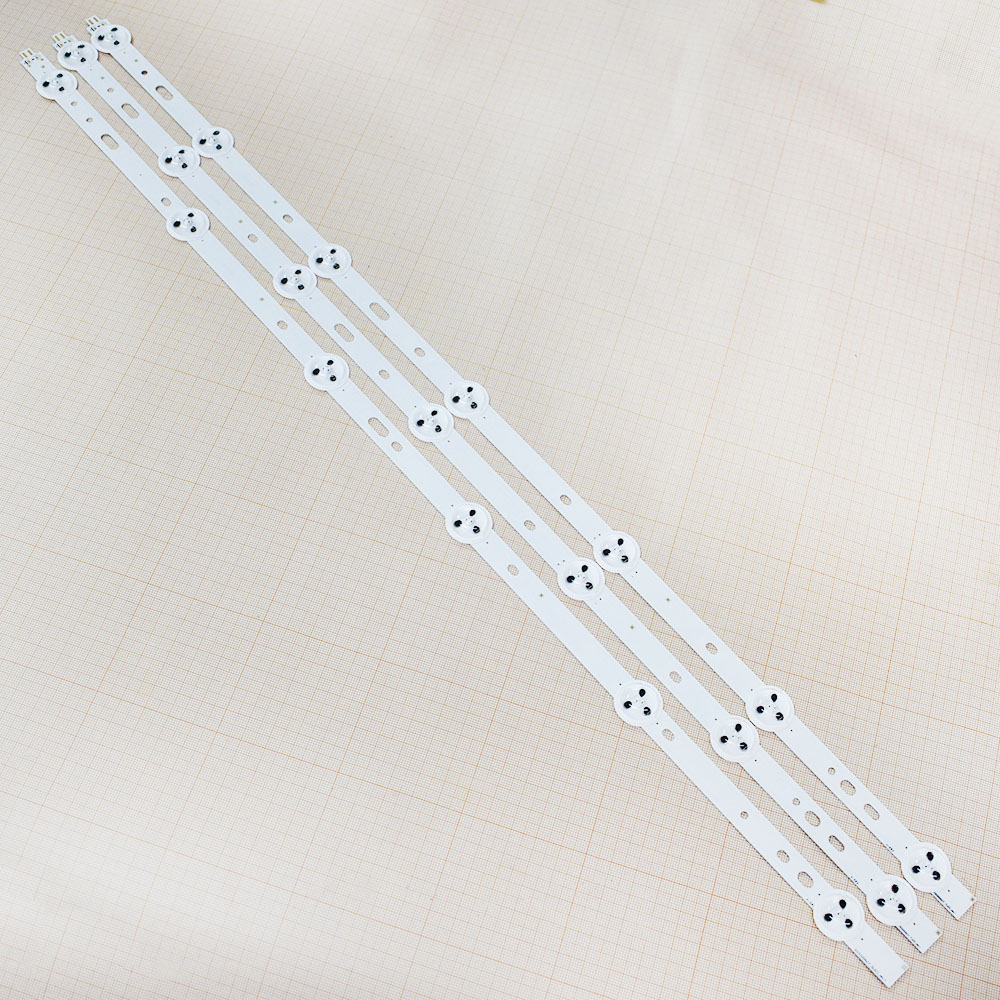

• Длина планки: 590 мм
• Напряжение светодиодов: 3V
• Тип подложки: алюминий

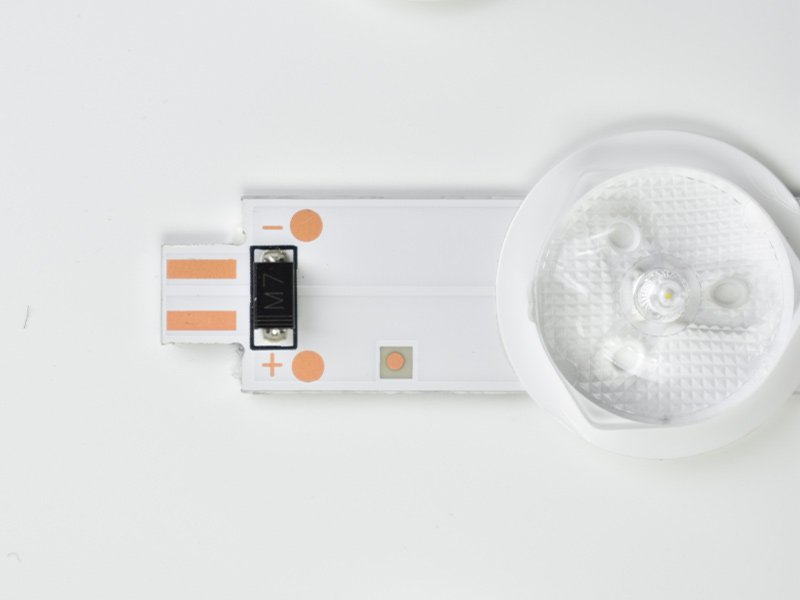

• Тип разъёма: 2 pin
• Диагональ экрана: 32

Количество светодиодов:

• Планка 3030 AD7-7LED LT-04: 7 LED
• Планка 3030 AD7-6LED LT-04: 6 LED

Расстояние между центрами линз:

• Планка 3030 AD7-7LED LT-04: 87 - 91 - 97 - 97 - 91 - 87 мм
• Планка 3030 AD7-6LED LT-04: 111 - 105 - 96 - 105 - 111 мм

Совместимость:

Поддерживаемые модели телевизоров:

Blaupunkt: 32/120i, 32122T-GW-5W-GBKDUP-EU, T.MSD309.B81C, 32/122T, B32K129TCHD, 32/122L-GB-3B-HBKUP-EU

Grundig: 32VLE4304BM, 32VLE4300BA, 32VLE4302BF, 32VLE4304BF, 32VLE4303BF, 32VLE5302BG, 32VLE5400BG, 32 VLE 4300 BA, 32 VLE 5302 BG

Philips: 32PFL3107H/60, Sunny SNO32DLD12AT, SN032DLD12AT011-S, SN032DLD12AT035

Sharp: LC-32LD135V, LC-32LD135K

Toshiba: 32W1333G, 32L2200U

Vivax: 32S50D, LED TV-32S50X

Совместимые маркировки:

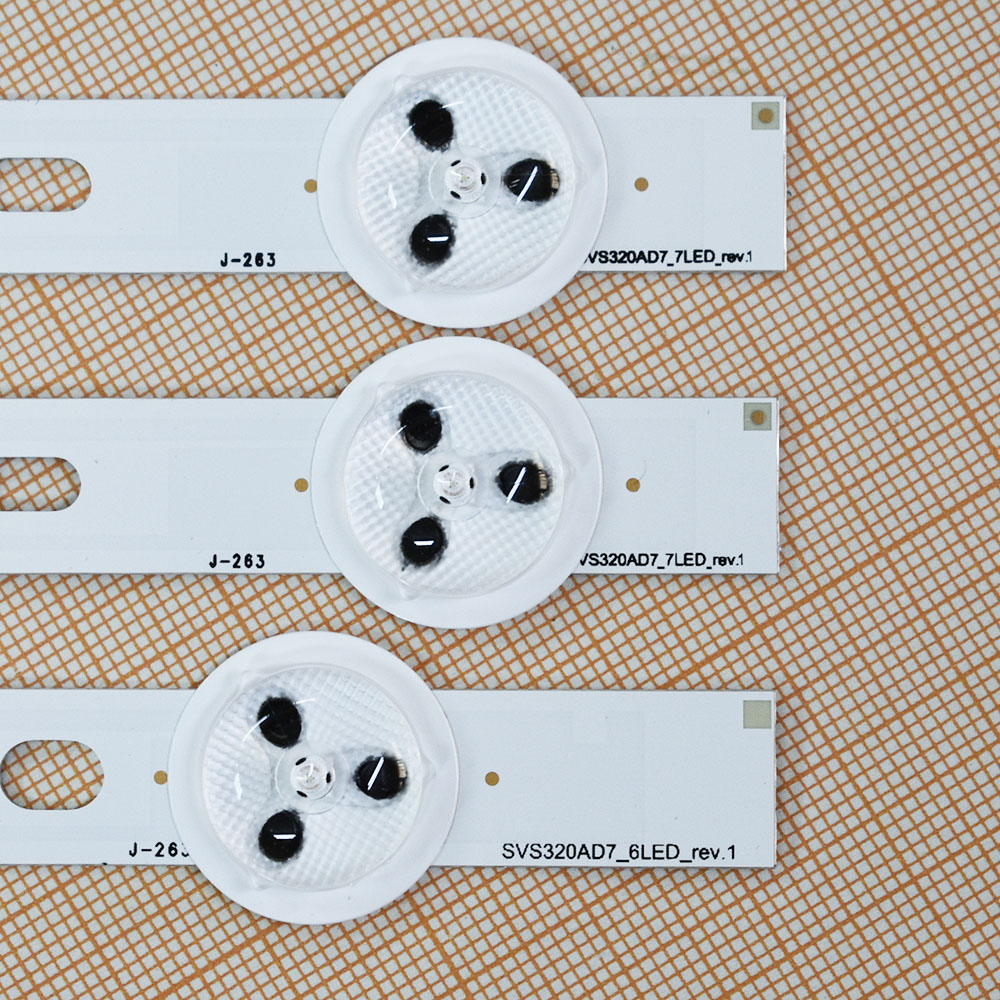

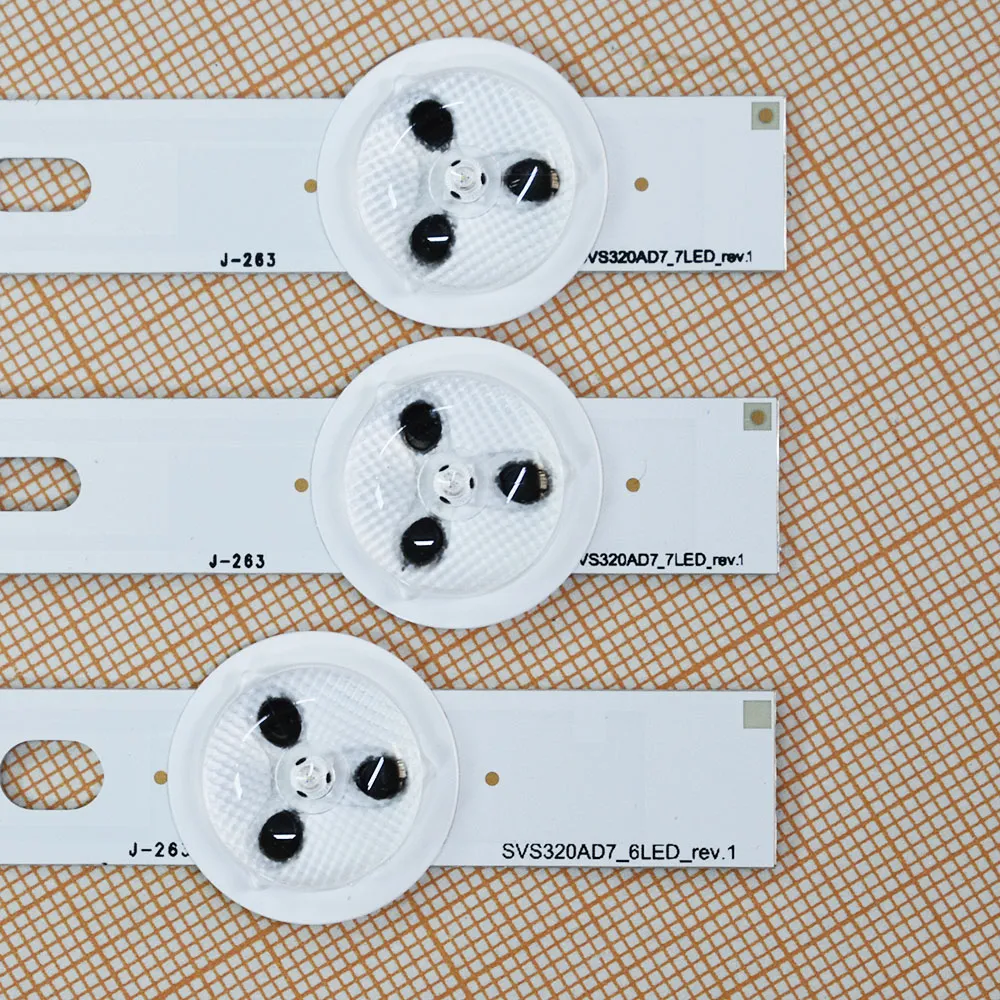

• SVS320AA6-7LED
• SVS320AA6-6LED
• SVS320AD7-7LED
• SVS320AD7-6LED LT-05
• VIVAX 3030 AD7-7LED LT-04
• VIVAX 3030 AD7-6LED
• XVS320AD7_7LED_rev.1_120621
• XVS320AD7_6LED_rev.1_120621
• 3030AD7-7LED LT-04
• 3030AD7-6LED LT-04
• LT-04 VIVAX 3030 AD7-6LED
• LT-05 VIVAX 3030 AD7-7LED
• SVS320AD7_7LED_REV.1
• SVS320AD7_6LED_REV.1
• SVS320AA6_7LED_Rev.5_120525
• SVS320AA6_6LED_Rev.5_120525
• SVS320AA6
• SVS320AD7

Совместимые панели матрицы:

• LTA320AP33
• LC320DXJ-SFA2

Преимущества комплекта:

• Алюминиевая основа обеспечивает эффективное теплоотведение
• Равномерное освещение экрана благодаря продуманной конструкции
• Надёжное крепление планок

Инструкция по установке:

Подготовка к работе:

1. Отключите телевизор от электросети
2. Дайте телевизору остыть
3. Подготовьте необходимые инструменты
4. Обеспечьте хорошее освещение рабочего места

Порядок установки:

1. Аккуратно разберите корпус телевизора
2. Демонтируйте старую подсветку
3. Очистите поверхность от пыли и загрязнений
4. Установите новые планки в соответствии с их маркировкой
5. Подключите разъёмы (2 pin) к соответствующим контактам
6. Проверьте надёжность фиксации всех элементов

Проверка работоспособности:

1. Подключите телевизор к сети
2. Включите устройство
3. Проверьте равномерность подсветки
4. Убедитесь в отсутствии мерцания

Важные примечания:

• Соблюдайте полярность при подключении
• Не допускайте перегиба планок
• Избегайте попадания пыли на светодиоды
• При обнаружении неисправностей отключите питание
