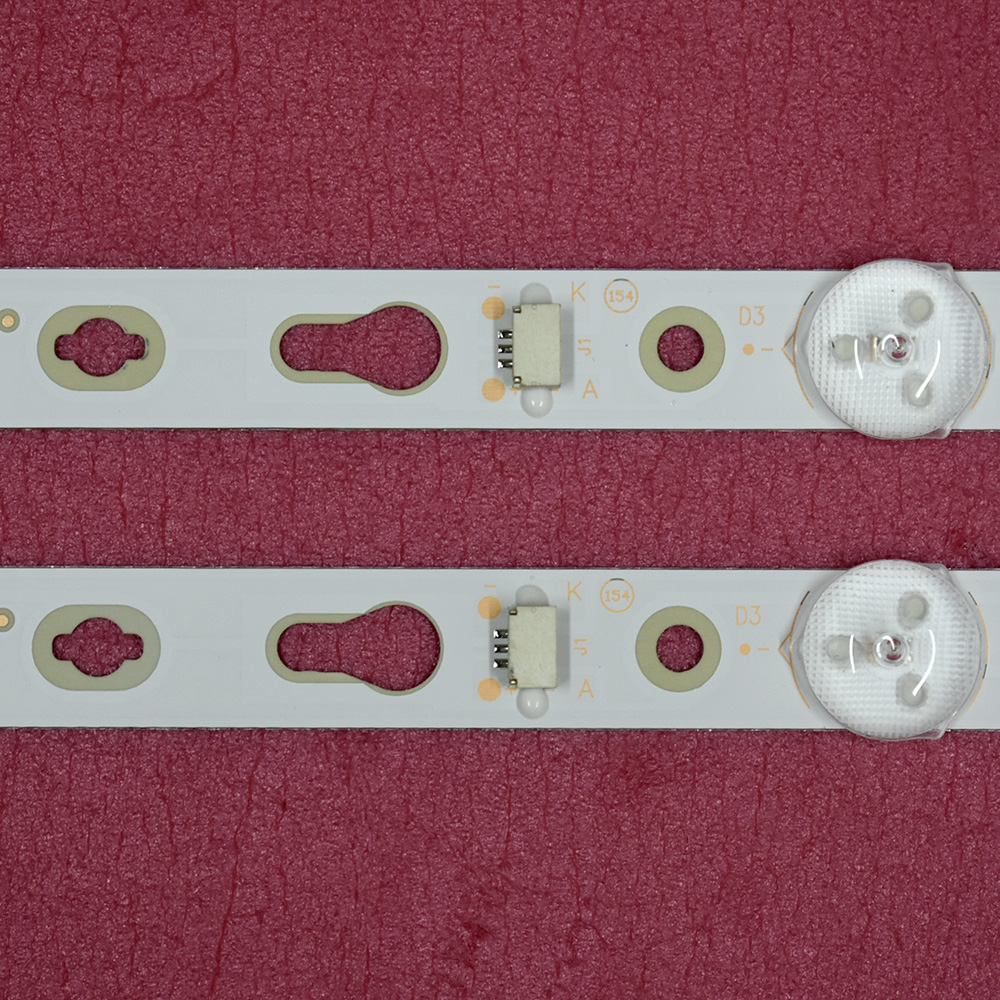

Комплект подсветки TCL32D05-ZC22AG-16, 303TC320039

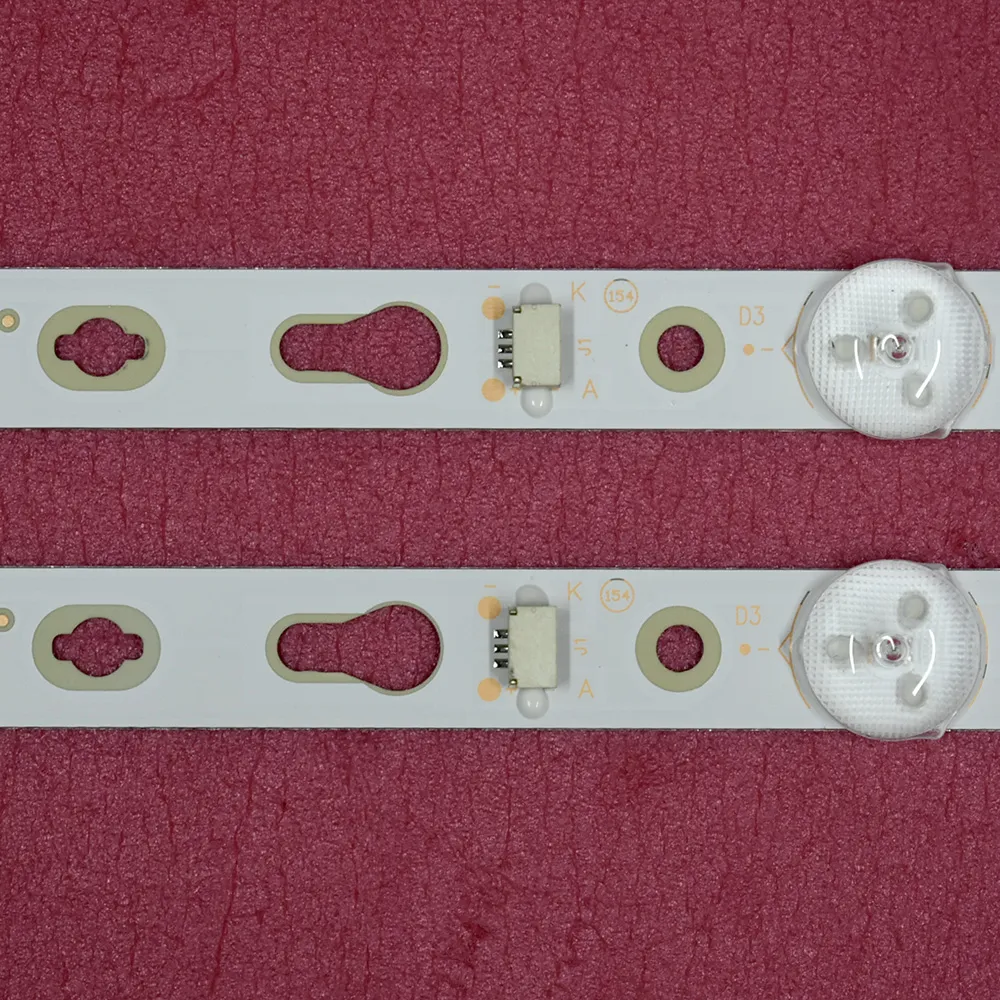

Комплект подсветки TCL32D05-ZC22AG-16 / 303TC320039

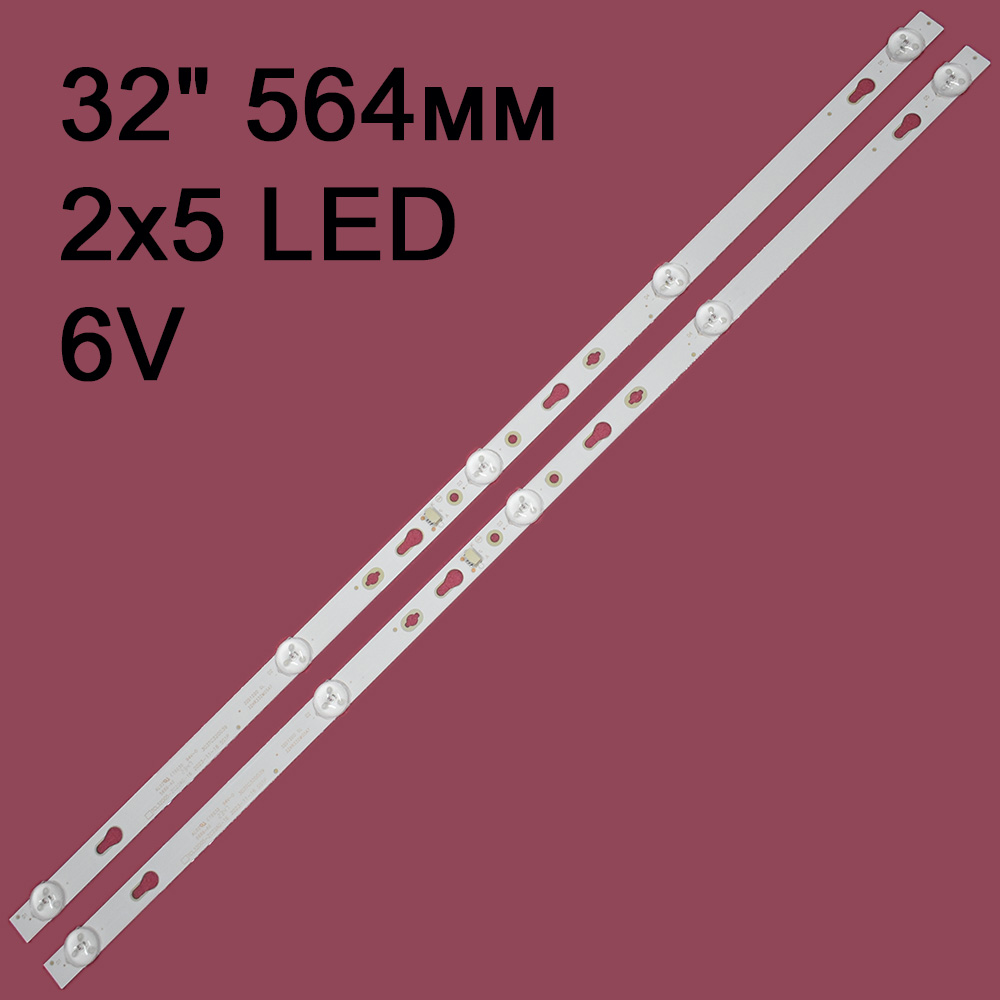

Технические характеристики:

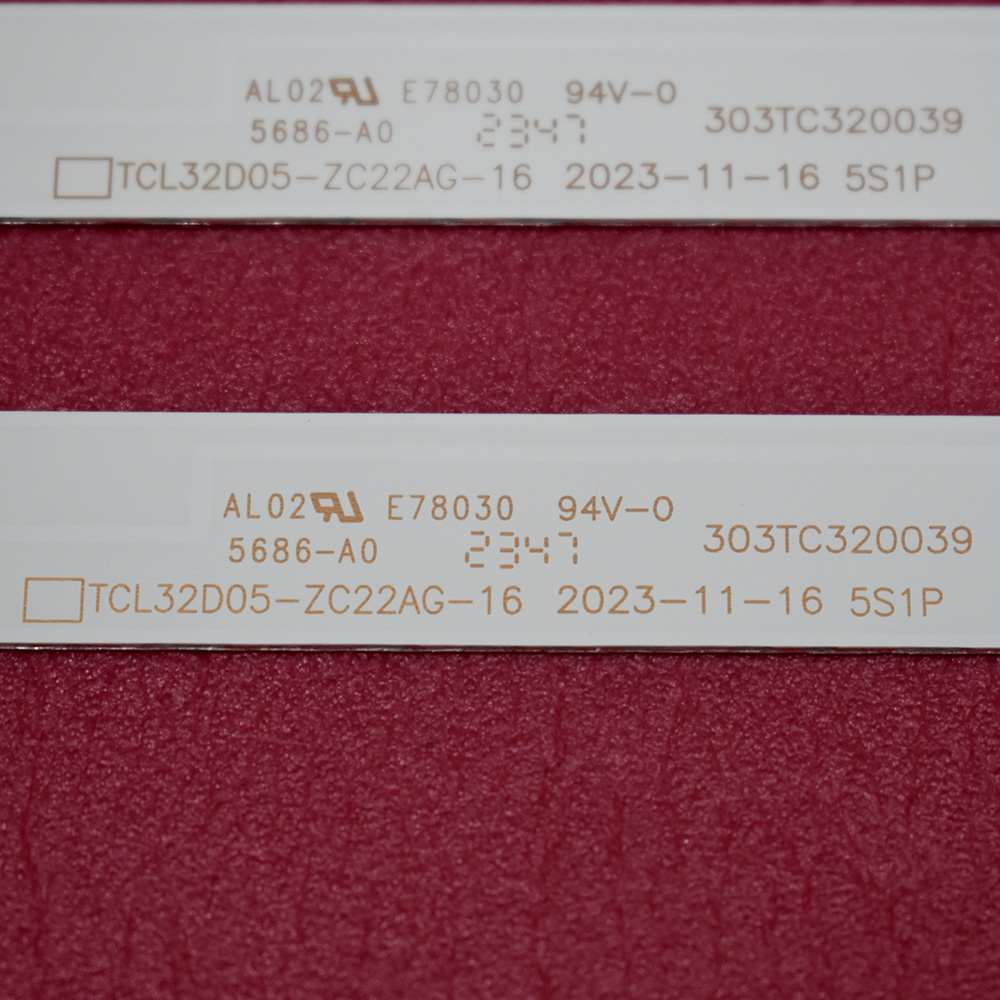

• Маркировка: TCL32D05-ZC22AG-16, 303TC320039
• Количество планок: 2 шт
• Длина планки: 563 мм
• Количество светодиодов на планку: 5 шт
• Общее количество светодиодов: 10 шт
• Напряжение светодиодов: 6В
• Расстояние между светодиодами: 148 - 116 - 116 - 148 мм
• Материал подложки: алюминий
• Термоскотч: отсутствует

Важное примечание:

При замене планок TCL32D05-ZC22AG-17E (303tC320040E) с расстоянием между светодиодами 128 - 136 - 136 - 128 мм на данный комплект потребуется доработка отражателя. Крепление и разъемы остаются без изменений.

Взаимозаменяемые парт-номера:

• TCL32D05-ZC22AG-12 (303TC320034)
• TCL32D05-ZC22AG-13 (303TC320035)
• TCL32D05-ZC22AG-14 (303TC320036)
• TCL32D05-ZC22AG-16 (303TC320039)
• TCL32D05-ZC22AG-19
• TCL32D05-ZC22AG-24 (303TC320047)
• 4C-LB320T-2CBC
• 4C-LB320T-ZC3
• 4C-LB320T-ZC5
• 4C-LB320T-D
• JL.D32051330-140AS-M V01
• TC32L72A-V01

Совместимость (телевизоры):

• Braun: BTV-32SB1002
• Daewoo: L32A640VTE, L32A645VTE
• Fusion: FLTV-32T100T
• GoldStar: LT-32T510RTCL, 32D3000TCL, 32S5300TCL, 32S6500TCL, 32S6500STCL, H32D4022
• TCL:, L32S6400, L32S6500, LED32D2910, LED32D3000
• Thomson: T32RLT5130, T32RTE1160, T32RTL5130, T32RTL5140

Инструкция по установке:

Подготовка к монтажу:

• Отключите телевизор от сети
• Подготовьте необходимые инструменты
• Обеспечьте хорошее освещение рабочего места
• Проверьте комплектность поставки

Процесс установки:

1. Демонтируйте заднюю крышку телевизора
2. Аккуратно извлеките старую подсветку
3. Очистите посадочные места от пыли и загрязнений
4. Установите новые планки согласно заводской схеме
5. Проверьте правильность расположения светодиодов

Подключение:

• Подсоедините все электрические контакты
• Проверьте надежность фиксации разъемов
• Убедитесь в отсутствии замыканий

Тестирование после установки:

• Подключите телевизор к электросети
• Включите устройство
• Проверьте равномерность подсветки
• Оцените работу при разных уровнях яркости
• Убедитесь в отсутствии засветов и затемнений

Рекомендации по эксплуатации:

• Избегайте механических воздействий на подсветку
• Следите за температурным режимом работы
• При появлении неисправностей обратитесь в сервисный центр

Гарантийные условия:

• Перед установкой проверьте комплект на целостность
• При обнаружении дефектов не используйте подсветку
• Сохраняйте упаковку и документацию
• В случае сомнений обратитесь к специалистам
