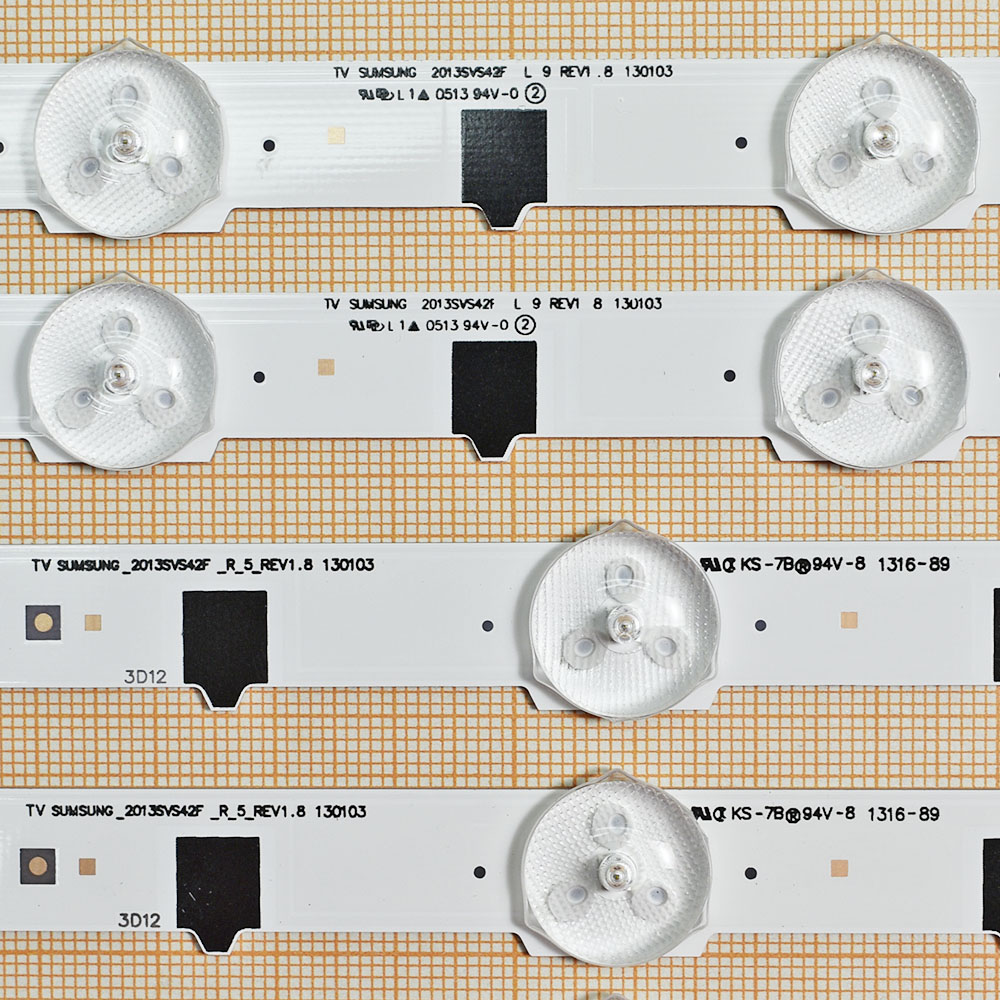

Комплект подсветки UE42F, D2GE-420SCA/B-R3, 2013SVS42F

Комплект подсветки для Samsung UE42F-серии

Технические характеристики:

• Диагональ экрана: 42 дюйма
• Тип подсветки: Direct LED (задняя)

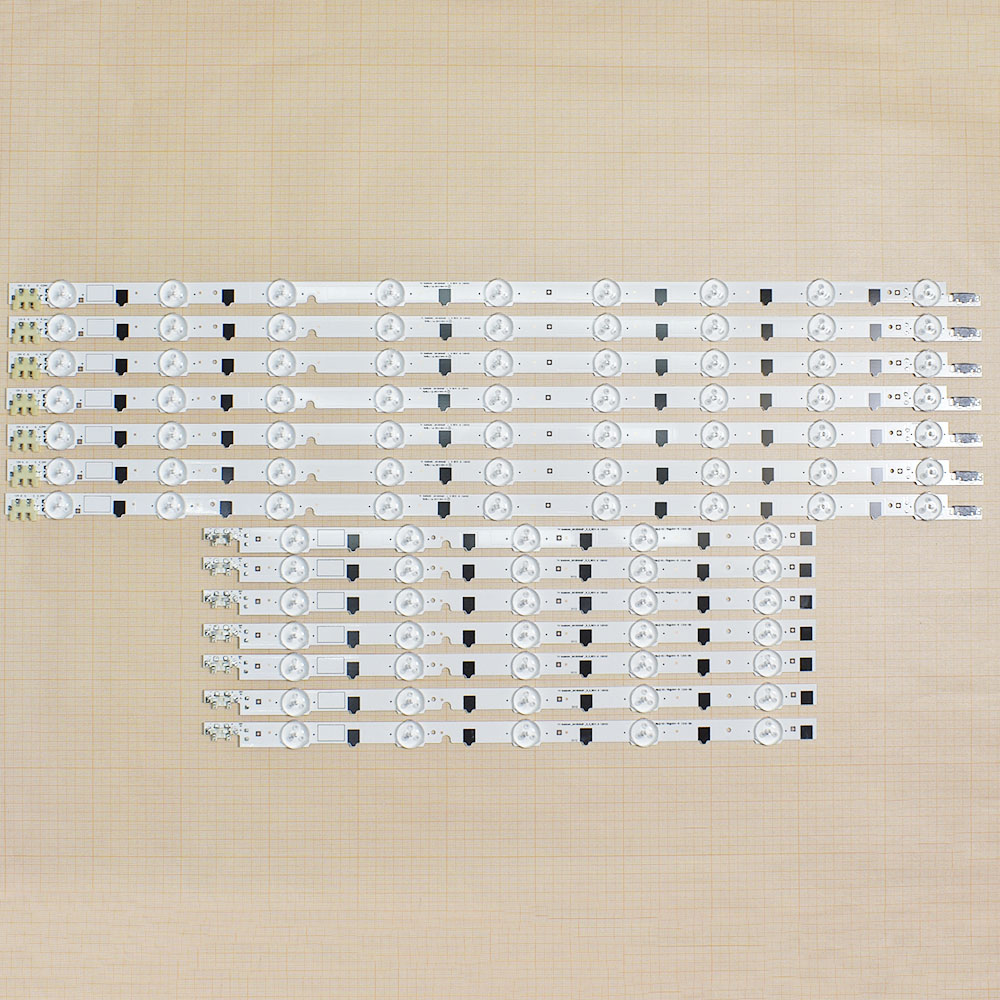

• Количество планок: 14 шт.
• Распределение светодиодов: 7x9/7x5
• Длина линейки: 880 мм (L + R)
• Напряжение: 3В
• Основание: медная подложка

Совместимые парт-номера:

• 2013SVS42F
• 2013SVS42F_L_9_REV1.9
• 2013SVS42F_R_5_REV1.9
• BN96-25306A
• BN96-25307A
• D2GE-420SCA-R3
• D2GE-420SCB-R3

Совместимость (модели TV):

UE42F5000-серия:

• UE42F5000 (все модификации)
• UE42F5030
• UE42F5070SS

UE42F5300-серия:

• UE42F5300 (все модификации)
• UE42F5370 (все модификации)

UE42F5500-серия:

• UE42F5500 (все модификации)
• UE42F5560AK
• UE42F5570 (все модификации)

UE42F5700-серия:

• UE42F5700
• UE42F5700AW

UE42F6000-серия:

• UE42F6100AK
• UE42F6400 (все модификации)
• UE42F6500AK

Совместимые матрицы:

• CY-HF420BGAV1V
• CY-HF420BGAV1H
• HF420BGA-B1

Рекомендации по установке:

1. Отключите телевизор от сети
2. Дайте устройству остыть
3. Демонтируйте старую подсветку
4. Установите новые планки
5. Проверьте подключение контактов
6. Проверьте равномерность освещения
7. Проведите тестовый запуск

Важные примечания:

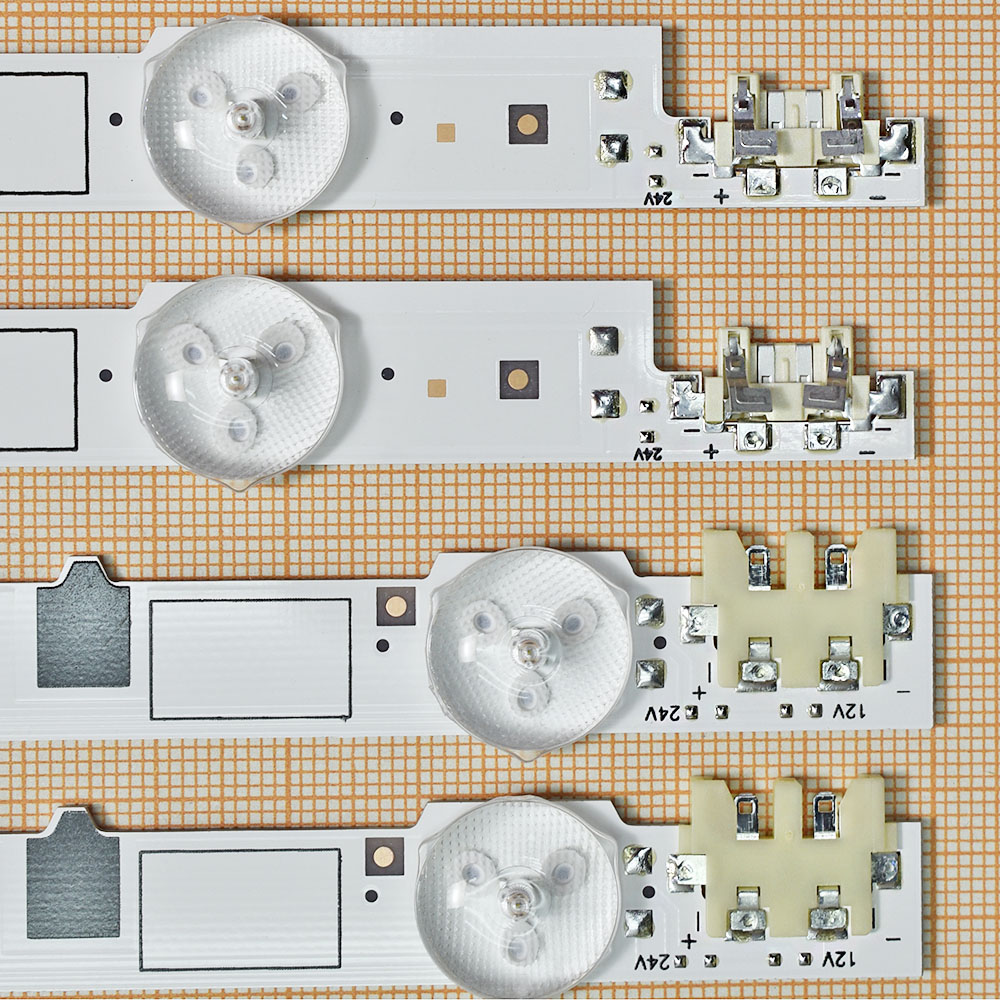

• Соблюдайте полярность при подключении
• Не допускайте механических повреждений планок
• Избегайте попадания пыли на светодиоды
• При обнаружении неисправностей немедленно отключите питание

При возникновении вопросов обращайтесь к нашим специалистам для консультации по установке и совместимости.
