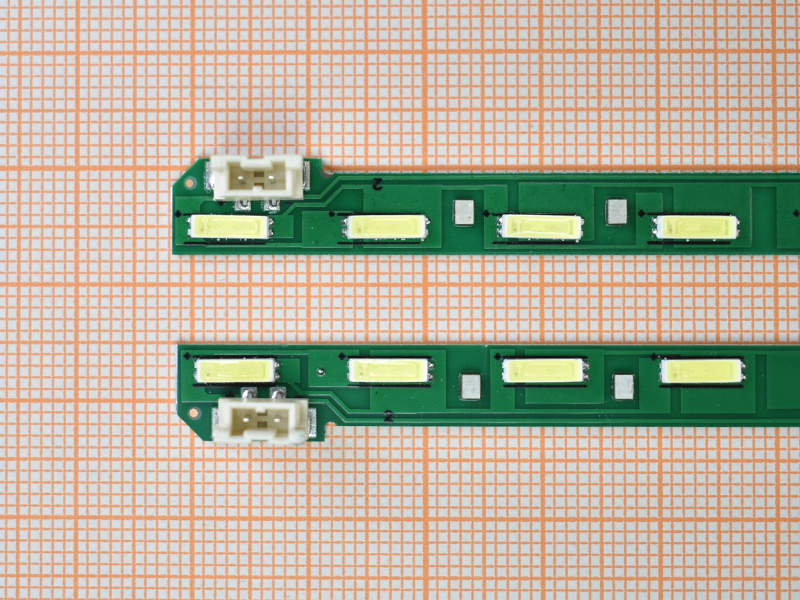

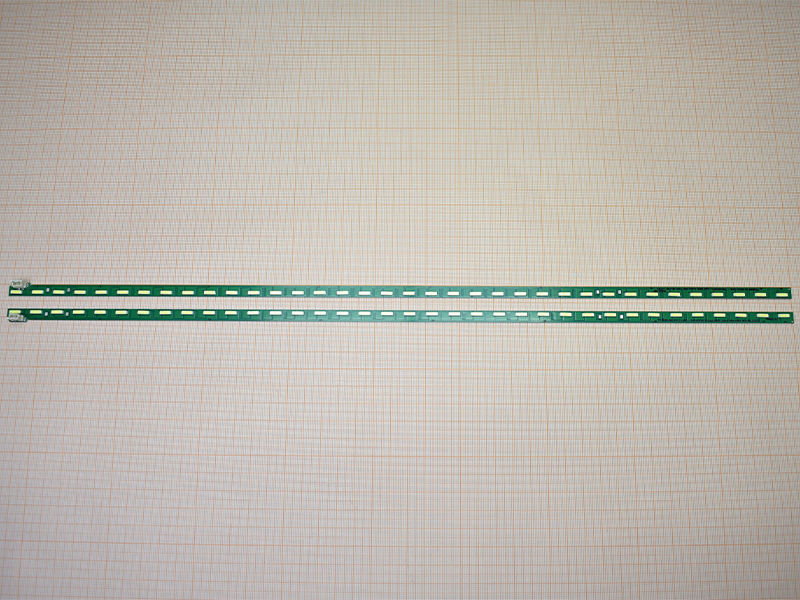

Комплект подсветки LG 43inch FHD L/R-Type

Комплект подсветки LG 43inch FHD L/R-Type

Технические характеристики:

• Диагональ экрана: 43"
• Тип подсветки: Edge LED
• Количество светодиодов: 2x36
• Тип светодиодов: 8520
• Напряжение питания: 3В
• Длина планки: 470 мм

Совместимые парт-номера:

• 43inch FHD L-Type REV0.4
• 43inch FHD R-Type REV0.4
• G1GAN01-0793A
• G1GAN01-0794A
• MAK63207801
• MAK63207801A
• LC43490015A
• LC43490016A
• LG Innotek BMS 43inch L-Type 8520 1Chip PKG 72EA REV.00 141022
• LG Innotek BMS 43inch R-Type 8520 1Chip PKG 72EA REV.00 141022

Совместимость (матрицы):

• NC430EUN
• NC430EUN-AACR1
• NC430EUN-AACR8
• HC430EUN
• HC430EUN-SLES2

Совместимость (телевизоры LG):

• 43LF540V
• 43LF5400
• 43LF5410
• 43LF590V
• 43LF5900
• 43LH541V
• 43LH560V
• 43LH5880
• 43LX310C
• 43UF6400
• 43UF9000

Инструкция по установке

Порядок монтажа:

1. Демонтируйте заднюю панель телевизора
2. Аккуратно извлеките старую подсветку
3. Очистите посадочное место от пыли
4. Установите новые планки согласно заводской схеме
5. Проверьте правильность расположения светодиодов

Подключение:

• Подсоедините все электрические контакты
• Убедитесь в надёжности фиксации
• Проверьте целостность термоскотча

Тестирование:

• Подключите телевизор к электросети
• Включите устройство
• Проверьте равномерность подсветки
• Оцените работу при разных уровнях яркости

Важные рекомендации:

• Соблюдайте осторожность при монтаже
• Проверяйте правильность полярности подключения
• Контролируйте равномерность зазора между подсветкой и матрицей
• Избегайте повреждения термоскотча

Гарантийные условия:

• Перед установкой проверьте комплект на целостность
• При обнаружении дефектов не используйте подсветку
• В случае сомнений обратитесь к квалифицированным специалистам
